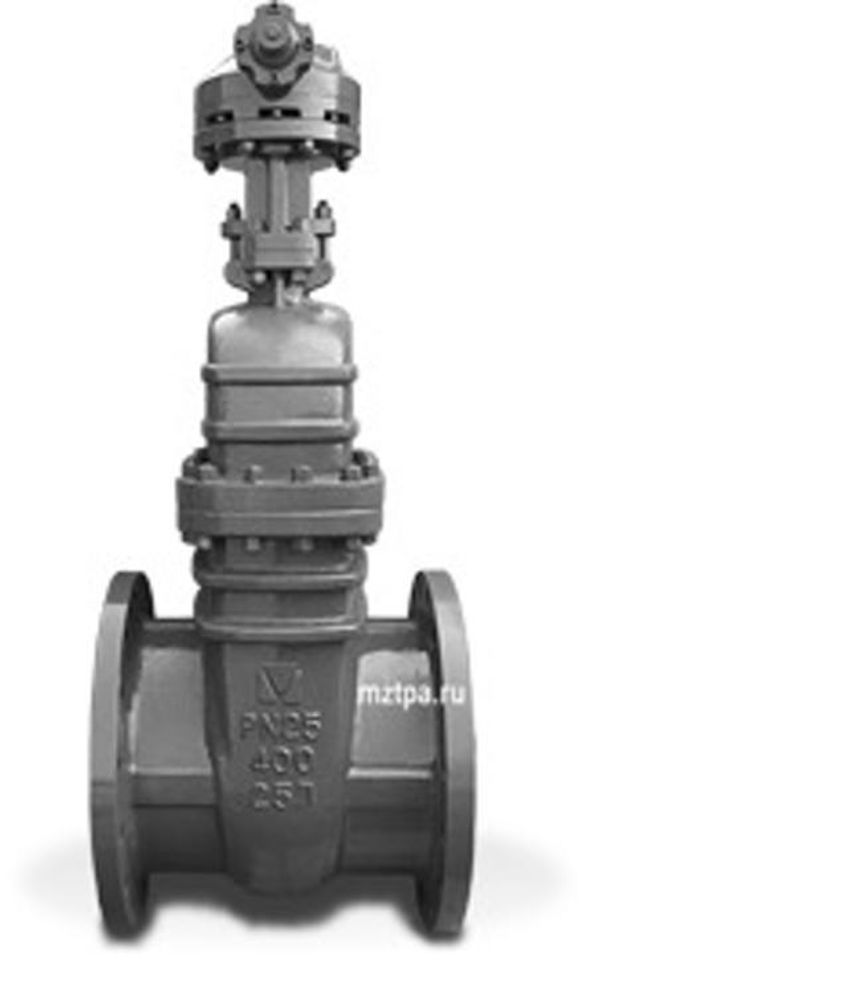

Задвижки стальные клиновые литые с невыдвижным шпинделем PN 2,5 МПа
Предзаказ
(0)

Задвижки стальные клиновые литые с невыдвижным шпинделем PN 2,5 МПа

Цена по запросу
Нет в наличии
Купить в 1 клик

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 25Л, 20ГЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2015. Срок службы не менее 10 лет. Гарантия 24 месяца.

Описание
  1. 30с527нж
  2. 30лс527нж
  3. 30с927нж
  4. 30лс927нж

Материальное исполнение задвижек 30с527нж

  1. Корпус: сталь 25Л
  2. Крышка: сталь 25Л
  3. Клин: сталь 25
  4. Стойка крышки: сталь 25Л
  5. Крышка сальника: сталь 25Л
  6. Шпиндель: 20Х13
  7. Гайка шпинделя: латунь ЛС59-1
  8. Прокладка: паронит, ПУТГ
  9. Редуктор
  10. Прокладка: паронит, ПУТГ
  11. Сальник: сальниковая набивка кольца ТРГ
  12. Кольцо подсальниковое: латунь ЛС59-1
  13. Втулка: латунь ЛС59-1
  14. Втулка: латунь ЛС59-1
  15. Кольцо: сталь 25
  16. Шпилька: сталь 35
  17. Гайка: сталь 25
  18. Шпилька: сталь 35
  19. Гайка: сталь 25
  20. Блок анкерный: сталь 35
  21. Гайка: сталь 25

Показатели назначения задвижек 30с527нж

  • Рабочая среда:
    • Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температурный диапазон транспортировки рабочих сред задвижек климатического исполнения У1 ГОСТ 15150-69: от −40°С до +450°С
  • Условия эксплуатации: У1
  • Температурный диапазон эксплуатации задвижек климатического исполнения У1 ГОСТ 15150-69: от −40°С до +45°С

Габаритные размеры задвижек 30с527нж

Наименование L D D1 D2 n d h Н b Масса, кг
Задвижка 30с527нж Ду 300 500 485 430 390 16 30 4 1000 36 375
Задвижка 30с527нж Ду 400 600 610 550 505 16 33 4 1300 44 540
Задвижка 30с527нж Ду 500 700 730 660 615 20 39 4 1365 48 900
Задвижка 30с527нж Ду 600 800 840 770 720 20 39 5 1512 51 1400
Задвижка 30с527нж Ду 700 900 960 875 820 24 45 5 1875 55 1900
Задвижка 30с527нж Ду 800 1000 1075 990 930 24 45 5 2072 59 2400
Задвижка 30с527нж Ду 1000 1200 1315 1210 1140 28 56 5 2435 63 4600
