Задвижки стальные клиновые литые PN 2,5 МПа
Предзаказ
(0)

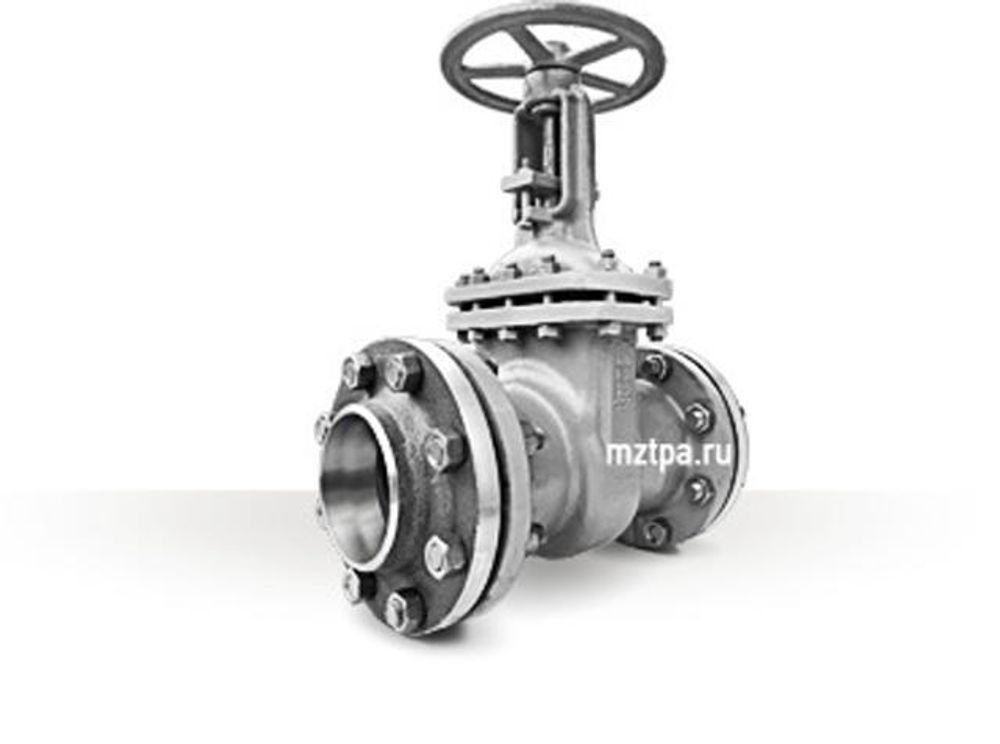

Задвижки стальные клиновые литые PN 2,5 МПа

Цена по запросу
Нет в наличии
Купить в 1 клик

Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2015. Срок службы не менее 10 лет. Гарантия 24 месяца

Описание
  1. 30с64нж
  2. 30с564нж
  3. 30с964нж
  4. 30лс64нж
  5. 30лс564нж
  6. 30лс964нж
  7. 30нж64нж
  8. 30нж964нж

Материальное исполнение задвижек 30с64нж

  1. Корпус: сталь 25Л
  2. Крышка: сталь 25Л
  3. Клин (диски): сталь 25Л
  4. Шпиндель: 20Х13
  5. Гайка шпинделя: латунь ЛС59-1
  6. Гайка: сталь 25
  7. Шпилька, болт: сталь 35
  8. Болт откидной: сталь 35
  9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит
  10. Набивка сальника: АГИ, ТРГ
  11. Маховик: сталь 25Л
  12. Подшипник: по ГОСТ 7872-89
  13. Наплавка на кольце в корпусе: 07Х25Н13
  14. Наплавка на клине: сталь по типу 20Х13

Назначение:

  • Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды:

  • Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие;

Установочное положение задвижек:

  1. Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
  2. Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30° в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;

Класс герметичности А по ГОСТ 9544-2015

Фланцевые присоединительные размеры по ГОСТ 33259-2015:

  • PN 2,5 МПа (25 кгс/см2) – исполнение B;

Присоединение к трубопроводу:

  • под приварку, фланцевое.

Габаритные размеры задвижек 30с64нж

Наименование DN L D D0 H H1 Масса, кг
Задвижка 30с64нж Ду 50 50 180 160 160 281 346 17
Задвижка 30с64нж Ду 80 80 210 195 160 336 428 27
Задвижка 30с64нж Ду 100 100 230 230 210 385 496 41
Задвижка 30с64нж Ду 150 150 403 300 320 576 742 94
Задвижка 30с64нж Ду 200 200 419 360 320 686 902 150
Задвижка 30с64нж Ду 250 250 457 425 400 854 1118 248
Задвижка 30с64нж Ду 300 300 500 485 460 998 1315 340
Задвижка 30с64нж Ду 350 350 550 550 460 1220 1570 465
Задвижка 30с64нж Ду 400 400 600 610 480 1300 1708 590

Характеристики задвижек 30нж964нж для подбора электропривода

Наименование Тип присоединения электропривода Момент, Н*м Количество оборотов шпинделя
Задвижка 30нж964нж Ду 50 А 52 15
Задвижка 30нж964нж Ду 80 А 84 23
Задвижка 30нж964нж Ду 100 А 100 24
Задвижка 30нж964нж Ду 150 Б 190 33
Задвижка 30нж964нж Ду 200 Б 210 43
Задвижка 30нж964нж Ду 250 Б 280 43
Задвижка 30нж964нж Ду 300 В 400 53
Задвижка 30нж964нж Ду 350 В 500 46
Задвижка 30нж964нж Ду 400 В 710 52
Задвижка 30нж964нж Ду 500 Г 1200 65
