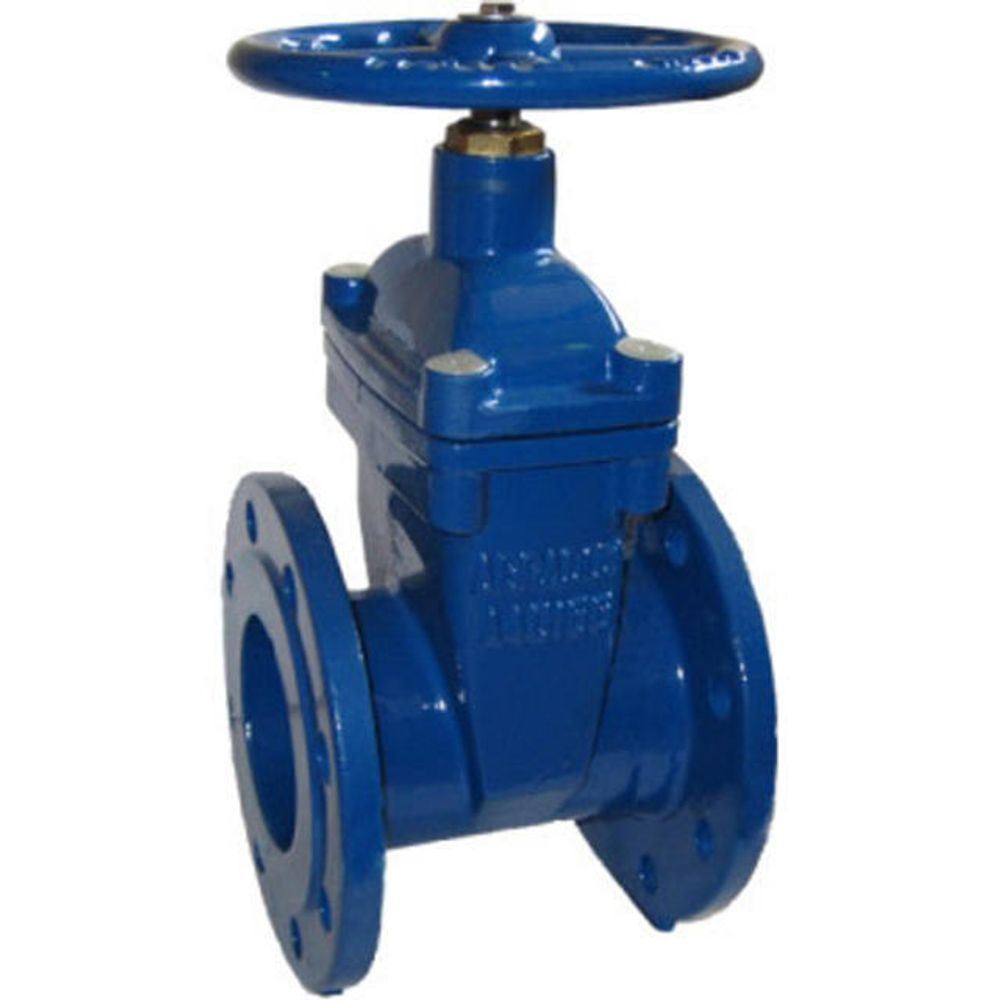

Задвижка с обрезиненным клином фланцевая чугунная ABRA A40-16 F4 со штурвалом
Предзаказ
(0)

Задвижка с обрезиненным клином фланцевая чугунная ABRA A40-16 F4 со штурвалом

Цена по запросу
Нет в наличии
Купить в 1 клик

Основные области применения таких задвижек - для стальных, чугунных, полиэтиленовых (ПЭ, ПНД) и пр. трубопроводов, транспортирующих воду, нейтральные среды.

Описание
Наименование
Задвижка клиновая с обрез. клином ABRA Ду 100 Ру16 фл. корпус GGG50
Задвижка клиновая с обрез. клином ABRA Ду 125 Ру16 фл. корпус GGG50
Задвижка клиновая с обрез. клином ABRA Ду 150 Ру16 фл. корпус GGG50
Задвижка клиновая с обрез. клином ABRA Ду 200 Ру16 фл. корпус GGG50
Задвижка клиновая с обрез. клином ABRA Ду 250 Ру16 фл. корпус GGG50
Задвижка клиновая с обрез. клином ABRA Ду 300 Ру16 фл. корпус GGG50
Задвижка клиновая с обрез. клином ABRA Ду 350 Ру16 фл. корпус GGG50
Задвижка клиновая с обрез. клином ABRA Ду 40 Ру16 фл. корпус GGG50
Задвижка клиновая с обрез. клином ABRA Ду 400 Ру16 фл. корпус GGG50
Задвижка клиновая с обрез. клином ABRA Ду 50 Ру16 фл. корпус GGG50
Задвижка клиновая с обрез. клином ABRA Ду 500 Ру16 фл. корпус GGG50
Задвижка клиновая с обрез. клином ABRA Ду 600 Ру16 фл. корпус GGG50
Задвижка клиновая с обрез. клином ABRA Ду 65 Ру16 фл. корпус GGG50
Задвижка клиновая с обрез. клином ABRA Ду 80 Ру16 фл. корпус GGG50

Габаритные размеры

Ду / DN задвижки:

Ду40 (1 1/2")

Ду50 (2")

Ду65 (2 1/2 ")

Ду80 (3")

Ду100 (4")

Ду125 (5")

Ду150 (6")

Ду200 (8")

Ду250 (10")

Ду300 (12")

Ду350 (14")

Ду400 (16")

Ду450 (18")

Ду500 (20")

Ду600 (24")

Ру / PN

16 бар (1,6 МПа)

Диапазон рабочих температур, °C

Максимально допустимая температура 120 °C,
Минимальная температура окружающей среды -20 °C,
Рабочая температура от -10 до +95 °C

Код товара

ABRA A40-16-040

ABRA A40-16-050

ABRA A40-16-065

ABRA A40-16-080

ABRA A40-16-100

ABRA A40-16-125

ABRA A40-16-150

ABRA A40-16-200

ABRA A40-16-250

ABRA A40-16-300

ABRA A40-16-350

ABRA A40-16-400

ABRA A40-16-450

ABRA A40-16-500

ABRA A40-16-600

L

140

150

170

180

190

200

210

230

250

270

290

310

330

350

390

Н

190

205

228

265

300

355

400

490

585

685

733

810

889

968

1128

Н1

265

288

321

365

410

480

543

660

788

915

993

1100

1209

1326

1548

О

150

165

185

200

220

250

285

340

405

460

520

580

640

715

840

С

110

125

145

160

180

210

240

295

355

410

470

525

585

650

770

I

18

19

19

19

19

19

19

20

22

24,5

26,5

28

30

31,5

36

d

19

19

19

19

19

19

23

23

28

28

28

31

31

34

37

n

4

4

4

8

8

8

8

12

12

12

16

16

20

20

20

W

150

150

180

180

205

205

240

280

320

360

450

450

600

600

600

g

84

99

118

132

156

184

211

266

319

370

429

480

548

609

720

f

3

4

5

Вес, кг

10

11

14,5

17,5

22,5

30

39

59

91

128

185

245

359

540

780

Крутящий момент, Н*м

40

40

40

60

75

95

110

160

210

280

300

350

400

450

550

Кv,
м3/час

130

200

390

600

1000

1800

2900

6000

10000

16000

18000

33000

39000

53000

85000

L – строительная длина DIN3202 F4 = EN558-1 GR14, мм

Н – строительная высота от оси трубы, мм

Н1 – габаритная высота

О – внешний диаметр присоединительного фланца, мм

С – межосевое расстояние присоединительных отверстий, мм

I – толщина фланцев, мм

d – диаметр присоединительных отверстий, мм

n – КСО - количество сквозных отверстий в 1 фланце

W – диаметр штурвала, мм

g – внешний диаметр присоединительного выступа, мм

f – высота присоединительного выступа, мм

Задвижки чугунные с обрезиненным клином ABRA обладают отличной химической устойчивостью к:

  • воде, в том числе воде ХВС и ГВС, (систем холодного, в том числе хозяйственно-питьевого, и горячего водоснабжения), морской воде, оборотной воде тепловых сетей, деминерализованной,
  • дистиллированной, газированной воде и т.п.
  • стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
  • стандартным антифризам на основе этиленгликоля и пропиленгликоля и других подобных.

Особенности

  • Задвижки чугунные ABRA, по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки. проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом
  • Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.
  • Задвижка клиновая - это трубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды
  • Минимальная строительная длина обеспечивает отличные эксплуатационные характеристики.
  • Полнопроходная конструкция позволяет использовать данные задвижки чугунные ABRA ( По строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки) даже в системах канализации.
  • Конструкция клиновой задвижки ( по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки) обеспечивает при необходимости полную разборность.
  • Очевидно, что задвижка чугунная клиновая ( по строительной длине и присоединительным размерам фланцев взаимозаменяемы с МЗВ, МЗВГ, 30ч39р, хавле задвижки) с обрезиненным клином допускает возможность подачи среды в любом направлении.

Характеристики

  • Расчетный срок эксплуатации - не менее 50 лет, при использовании на воде соответствующей СанПиН 2.1.4.1074-01 и ГОСТ 2874-82 без механического нарушения целостности защитного покрытия в температурном диапазоне, соответствующем данному паспорту.
  • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. При условии соблюдений всех требований расчетного срока эксплуатации гарантийный срок составляет - не менее 10 лет или 5000 циклов открытия-закрытия без обслуживания
  • Класс герметичности – класс «А» по ГОСТ 9544-93 (протечки не допускаются.)
  • Задвижки производятся в соответствии с требованиями к безопасности по ГОСТ 12.2.063-81.
  • Строительная длина по ГОСТ 3706-93 Ру1,0(10) и Ру1,6(16) ряд 3, DIN3202 F4, EN558-1 GR (серия) 14
  • Присоединительные размеры фланцев по ГОСТ 12815-80/ ГОСТ 12820/ГОСТ 12821/ГОСТ 12822
  • Редуктор привода имеет ресурс на полный срок службы задвижки без обслуживания.
  • Материал корпуса и крышки корпуса – ВЧШГ. Материал рабочего органа - ВЧШГ, нержавеющая сталь. Материал уплотнения ЕРDМ - термополимер этилена, пропилена и диена с оставшейся ненасыщенной частью диена в боковой цепи (ГОСТ 28860-90). Материал шпинделя - нержавеющая сталь. Материал гайки клина задвижки – латунь, бронза
  • Материал обрезиненного клина ЕРDМ - термополимер этилена, пропилена и диена с оставшейся ненасыщенной частью диена в боковой цепи (ГОСТ 28860-90 Покрытие обрезиненного клина - сплошное.
  • Антикоррозионное покрытие ( внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдений всех требований расчетного срока эксплуатации.
  • Обеспечена защита болтов крепежа крышки от коррозии изнутри и снаружи в течение всего срока службы при ненарушенной целостности и соблюдении при условии соблюдений всех требований расчетного срока эксплуатации.
