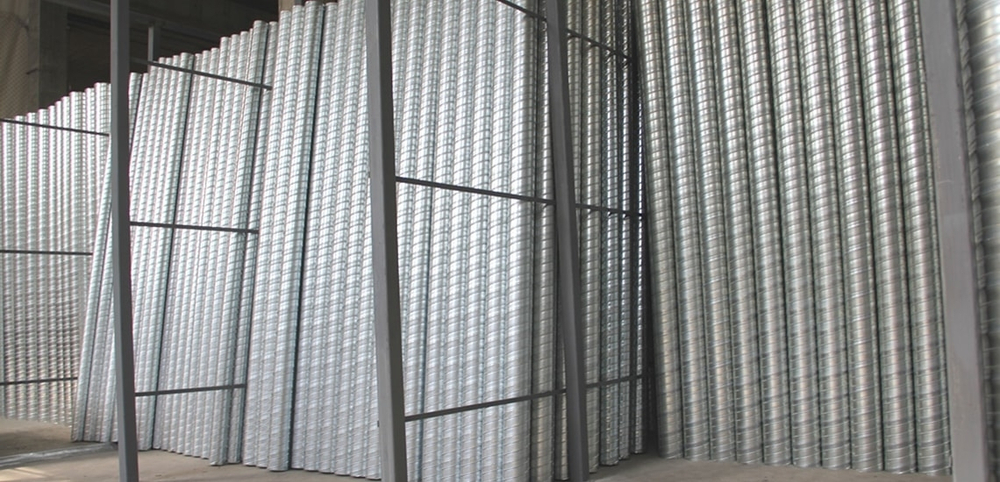

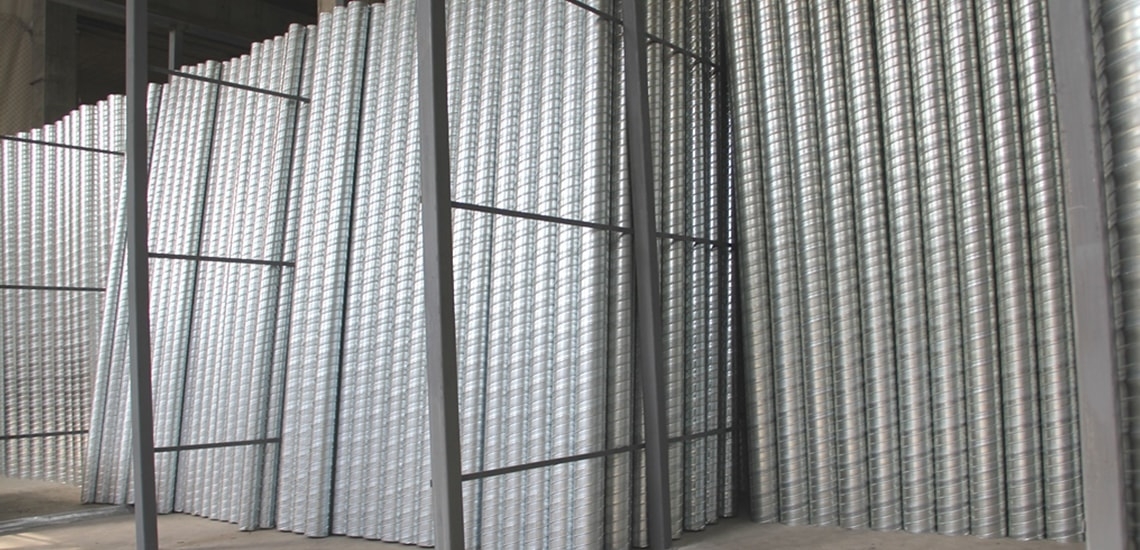

Спирально навивной воздуховод. Технология производства

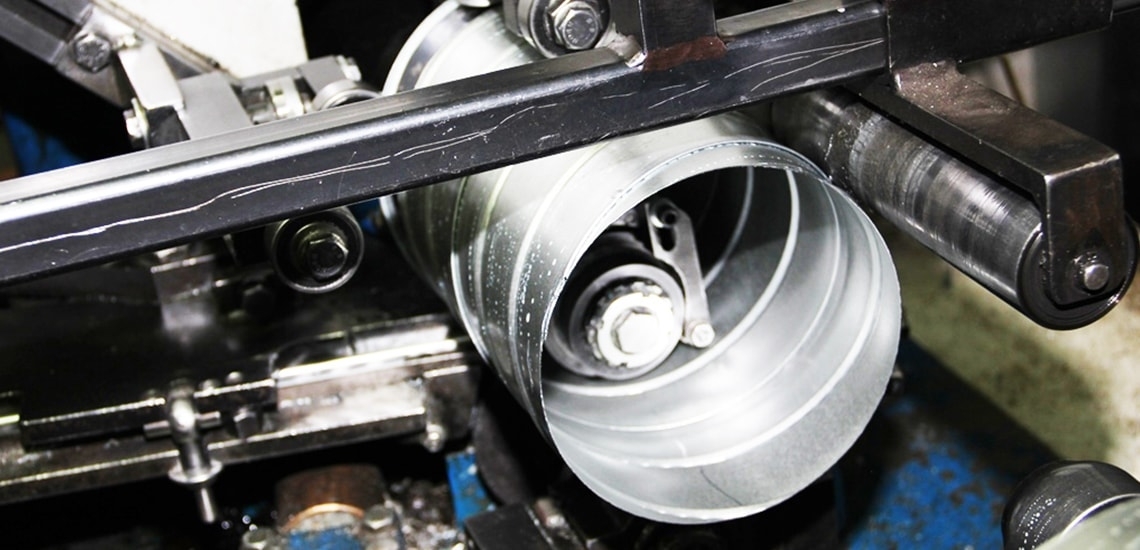

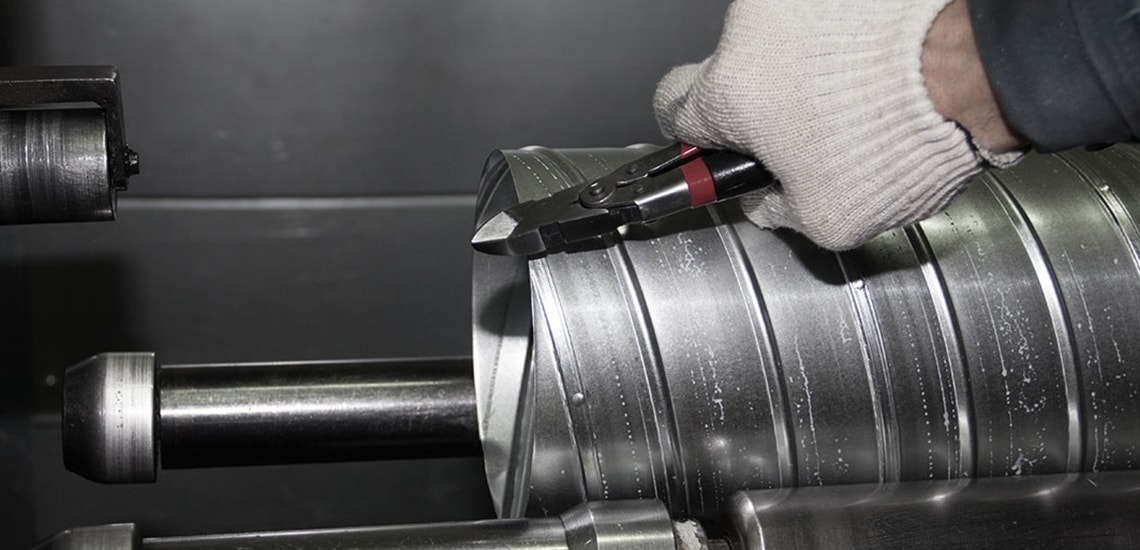

Производство круглых спирально-навивных воздуховоды из оцинкованной и нержавеющей стали характеризуется высокой степенью автоматизации процесса. Для их изготовления служит спирально-навивной станок, который придает используемой в качестве материала металлической ленте форму спирали и соединяет торцы витков в фальцевый замок. Участие человека в данном случае ограничивается только установкой бобин, вводом параметров изделия и перемещением готовой продукции.
Основным преимуществом такой технологии изготовления воздуховодов является высокая производительность, что способствует невысокой стоимости изделий. На создание воздуховода длиной 3 метра и диаметром 300 мм требуется всего полминуты. При необходимости можно изготавливать патрубки диаметром до 1250 мм. Длину готовых изделий и вовсе ограничивают в первую очередь с целью удобства погрузочно-разгрузочных работ и транспортировки, теоретически она может быть бесконечной.

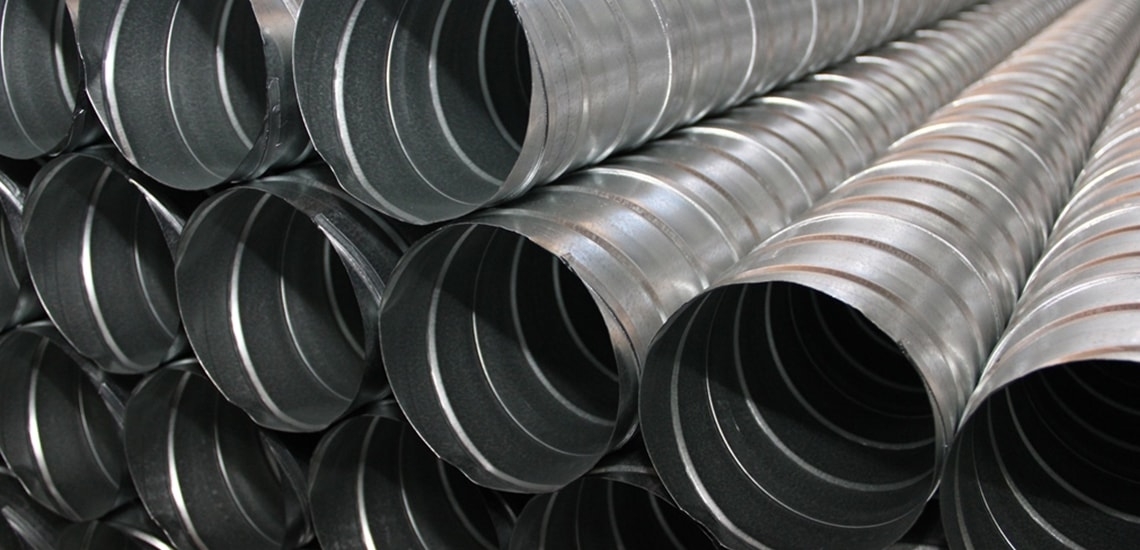

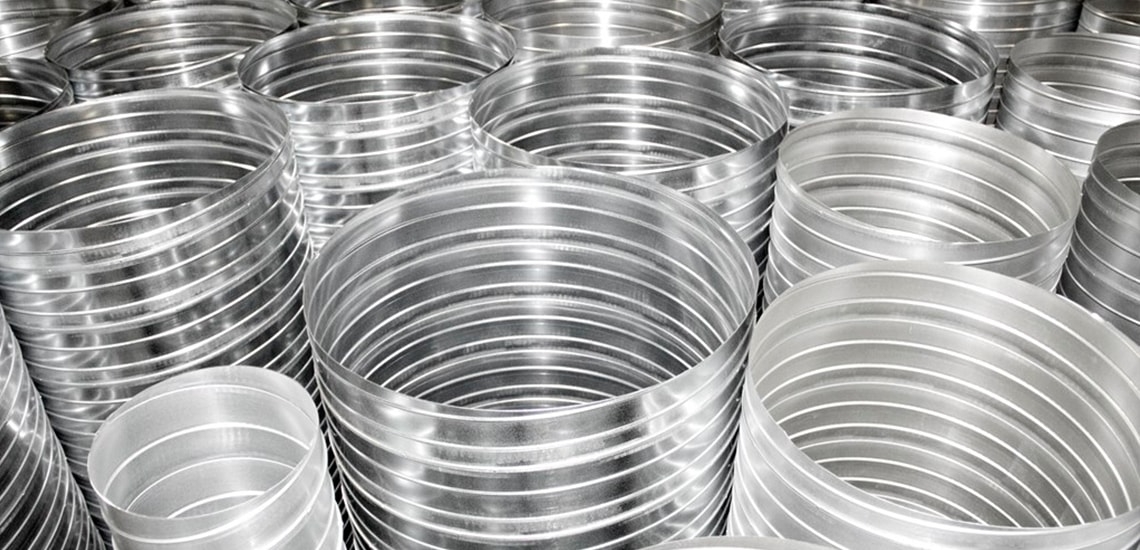

Особенности и преимущества спирально-навивных воздуховодов из оцинкованной стали
При помощи спирально-навивного станка можно производить изделия из различных материалов, однако наибольшей популярностью пользуются воздуховоды из нержавеющей и оцинкованной стали. Это объясняется в первую очередь высокой их коррозийной стойкостью и прочностью. Благодаря особой конструкции спирально навивной воздуховод из оцинковки и нержавейки имеют и некоторые дополнительные преимущества:
- Повышенная жесткость и прочность;
- Герметичность;
- Невысокая стоимость;
- Удобство и высокая скорость монтажа.
За счет возможности изготовления патрубков любой длины спирально-навивные воздуховоды оптимальны для систем вентиляции с прямыми участками большой протяженности, так как позволяют значительно упростить и удешевить монтаж за счет сокращения количества стыковочных узлов и выполняемых операций.

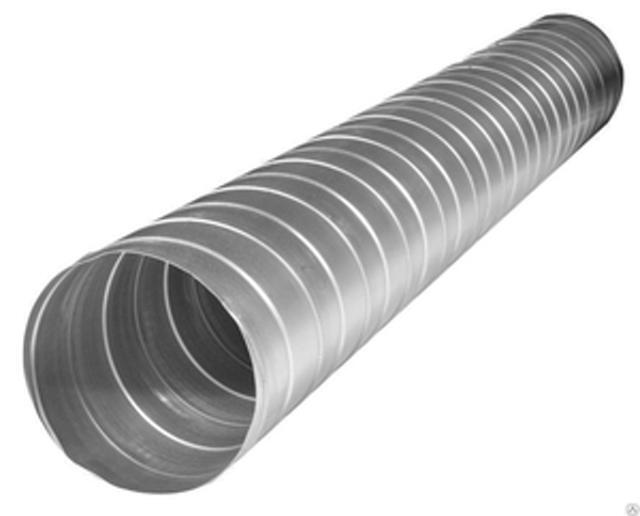

Компания «Капитель вент» уже более десяти лет осуществляет производство воздуховодов в Санкт-Петербурге. У нас вы можете купить спирально навивной воздуховод из оцинкованной стали диаметром от 100 мм до 1250 мм стандартной (1000 м) или необходимой вам длины.
Площадь и вес
| Диаметр D, мм | Толщина t, мм | Площадь пм, м2 | Вес пм, кг |
|---|---|---|---|
| 100 | 0.5 | 0.314 | 1.4 |
| 125 | 0.5 | 0.393 | 1.75 |
| 140 | 0,5 | 0,44 | 1,95 |
| 160 | 0,5 | 0,502 | 2,23 |
| 180 | 0,5 | 0,565 | 2,51 |
| 200 | 0,5 | 0,628 | 2,79 |
| 225 | 0,5 | 0,707 | 3,14 |
| 250 | 0,5 | 0,785 | 3,49 |
| 280 | 0,5 | 0,879 | 3,91 |
| 315 | 0,5 | 0,989 | 4,59 |
| 355 | 0,5 | 1,115 | 5,17 |
| 400 | 0,7 | 1,256 | 8,16 |
| 450 | 0,7 | 1,413 | 9,17 |
| 500 | 0,7 | 1,57 | 10,19 |
| 560 | 0,7 | 1,758 | 11,42 |
| 630 | 0,7 | 1,978 | 12,84 |
| 710 | 0,7 | 2,229 | 14,48 |
| 800 | 0,7 | 2,512 | 16,31 |
| 900 | 0,9 | 2,826 | 23,59 |
| 1000 | 0,9 | 3,14 | 26,21 |
| 1120 | 0,9 | 3,517 | 29,36 |
| 1250 | 0,9 | 3,925 | 32,77 |
