Прямоугольный воздуховод. Производство

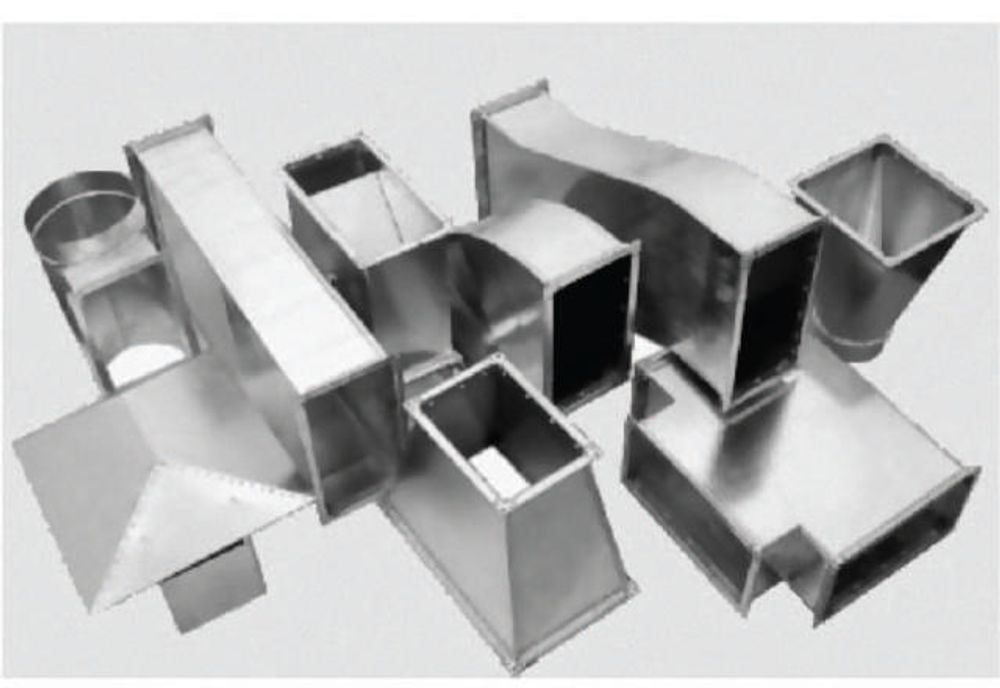

Среди конструкций, используемых для монтажа систем кондиционирования, вентиляции, дымоудаления и аспирации, отдельное место занимают прямоугольные воздуховоды из оцинкованной стали. Такие трубы обладают рядом преимуществ перед круглыми аналогами. Например, более плотное пролегание к перекрытиям позволяет использовать их в местах с ограниченным свободным пространством – в жилых и нежилых помещениях с низкими потолками или там, где предполагается обустройство подвесных либо натяжных потолков.
В зависимости от материала изготовления, его толщины, типа соединения и других признаков прямоугольные воздуховоды делятся на несколько разновидностей. Выбор изделий определенного типа и их параметров осуществляется в зависимости от конструктивных особенностей объекта и требований к конкретной вентиляционной системе, частности, проектной скорости перемещения воздушного потока.
Наиболее широкое применение получили воздуховоды из нержавеющей и оцинкованной стали. Они обладают наиболее высокой механической прочностью, высокой стойкостью к агрессивным средам и термическим нагрузкам, а также имеют длительный срок службы. При этом толщина металла варьируется от 0,55 до 1 мм.
Типология
Основными материалами для производства вентиляции прямоугольного сечения является металл, пластик, металлопластик и стекловолокно. При этом для производства металлических труб чаще всего применяется сталь – оцинкованная, нержавеющая или низколегированная. В продаже можно найти трубы из алюминиевого сплава, однако стальные пользуются большей популярностью за счет более доступной стоимости при сопоставимых технических характеристиках.
По типу соединения существует деление на фланцевые и бесфланцевые каналы.
7 преимуществ прямоугольных воздуховодов из оцинкованной стали
Высокая востребованность такого оборудования обусловлена сразу несколькими причинами.
- Невысокая стоимость монтажа. Системы прямоугольного сечения монтируются относительно быстро и просто – при помощи фитингов и метизов.
- Компактность. Такие трубы минимально «съедают» пространство и легко прячутся в ниши и подвесные конструкции.
- Эффективность. Поверхность труб плоская, поэтому может эффективно использоваться для прикрепления соединительных элементов.
- Продолжительный срок эксплуатации.
- Пожарная безопасность.
- Устойчивость при статической и динамической нагрузке.
- Кольцевая жесткость.
Площадь и вес
| Ширина А,мм | Высота В,мм | Толщина t, мм | Площадь пм, м2 | Вес пм, кг |
|---|---|---|---|---|
| 100 | 150 | 0.5 | 0.5 | 2.3 |
| 100 | 200 | 0.5 | 0.6 | 2.73 |
| 100 | 250 | 0,5 | 0,7 | 3,17 |
| 150 | 150 | 0,5 | 0,6 | 2,73 |
| 150 | 200 | 0,5 | 0,7 | 3,173 |
| 150 | 250 | 0,5 | 0,8 | 3,61 |
| 200 | 200 | 0,5 | 0,8 | 3,61 |
| 200 | 250 | 0,5 | 0,9 | 4,04 |
| 200 | 300 | 0,5 | 1 | 5,71 |
| 200 | 400 | 0,5 | 1,2 | 6,83 |
| 200 | 500 | 0,7 | 1,4 | 7,94 |
| 250 | 250 | 0,5 | 1 | 4,49 |
| 250 | 300 | 0,5 | 1,1 | 6,27 |
| 250 | 400 | 0,5 | 1,3 | 7,38 |
| 250 | 500 | 0,7 | 1,5 | 8,5 |
| 250 | 600 | 0,7 | 1,7 | 9,61 |
| 250 | 600 | 0,7 | 2,1 | 11,85 |
| 300 | 300 | 0,5 | 1,2 | 6,83 |
| 300 | 400 | 0,5 | 1,4 | 7,94 |
| 300 | 500 | 0,7 | 1,6 | 9,06 |
| 300 | 600 | 0,7 | 1,8 | 10,17 |
| 300 | 800 | 0,7 | 2,2 | 12,4 |
| 300 | 1000 | 0,7 | 2,6 | 14,63 |
| 400 | 400 | 0,5 | 1,6 | 9,06 |
| 400 | 500 | 0,7 | 1,8 | 10,17 |
| 400 | 600 | 0,7 | 2 | 11,29 |
| 400 | 800 | 0,7 | 2,4 | 13,52 |
| 400 | 1000 | 0,7 | 2,8 | 15,75 |
| 500 | 500 | 0,7 | 2 | 11,29 |
| 500 | 600 | 0,7 | 2,2 | 12,4 |
| 500 | 800 | 0,7 | 2,6 | 14,63 |
| 500 | 1000 | 0,7 | 3 | 16,86 |
| 600 | 600 | 0,7 | 2,4 | 13,52 |
| 600 | 800 | 0,7 | 2,8 | 15,75 |
| 600 | 1000 | 0,7 | 3,2 | 18 |
| 800 | 800 | 0,7 | 3,2 | 18 |
| 1000 | 1000 | 0,9 | 4 | 32,05 |
