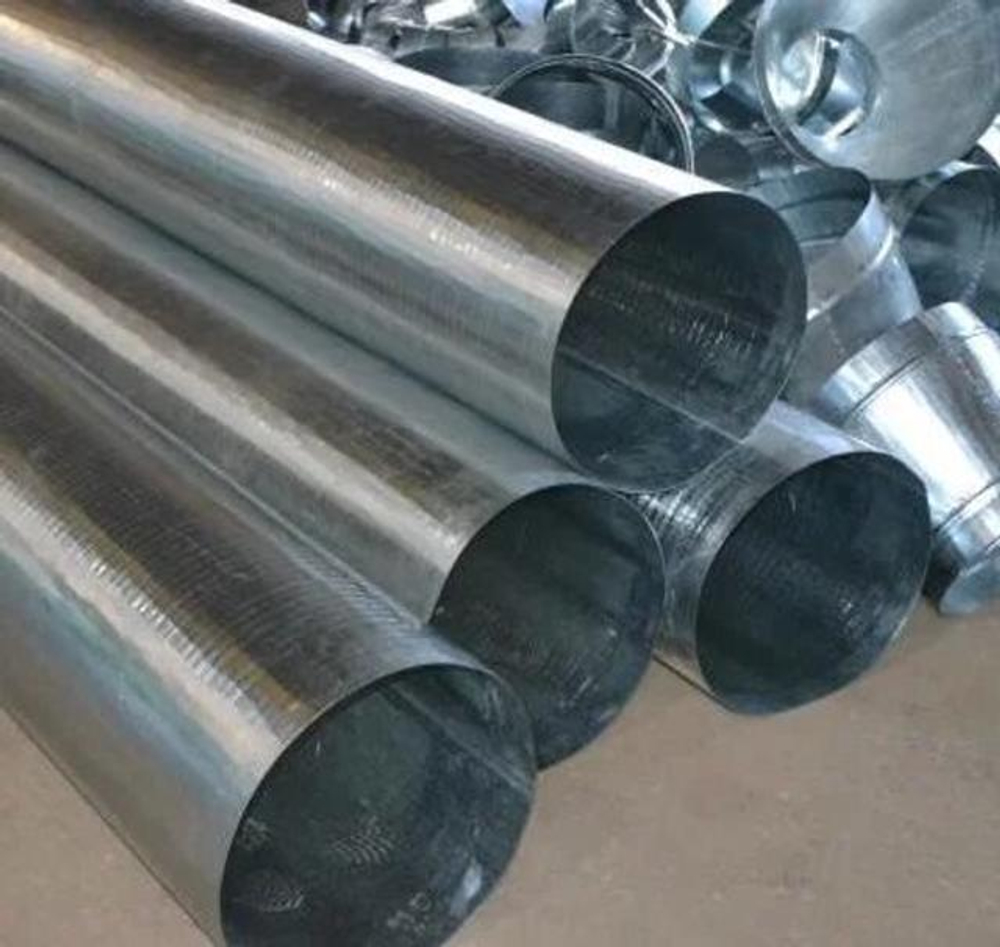

Круглый воздуховод. Производство
Одним из главных достоинств труб круглого сечения является достаточно простой процесс изготовления, что в сочетании с минимальной затратой материала (расход на 25% ниже, чем при производстве прямоугольных с аналогичной пропускной способностью) положительно сказывается на стоимости изделий.
Изготовление труб требует чуть больше времени и непосредственного участия человека. Задача оператора при этом заключается в установке заготовки в виде металлического листа в фальцовочном станке и удержании его в определенном положении.
Особо следует отметить отличные аэродинамические качества круглых воздуховодов, которые обеспечиваются малым количеством стыков и плавными переходами даже при изменении направления.
Вы можете купить прямошовные (фальцевые) и спирально-навивные воздуховоды из оцинкованной и нержавеющей стали. Наличие собственного производства в Санкт-Петербурге позволяет изготовить вентиляцию стандартных размеров и оригинальной формы и сечения по техническому заданию заказчика.
Классификация:
- По материалу.В продаже можно найти трубы из пластика, а также из металла – из стали и алюминиевых сплавов. При этом стальные вентканалы (оцинкованные и нержавеющие) обладают устойчивостью к коррозии и огнеупорностью, а алюминиевые трубы отличаются высокой пластичностью, хотя и более подвержены деформациям.
- По способу изготовления.
- По размерам. Круглый воздуховод из оцинкованной стали имеет стандартную длину – 1250 мм, тогда как спирально-навивные по длине могут варьироваться от 3000 до 12 000 мм. Диаметр сечения, как правило, находится в диапазоне от 100 до 1250 мм.
- По типу соединения.Технология монтажа предполагает фланцевый и бесфланцевый способ. В первом случае соединение элементов производится при помощи болтов и уплотнительных прокладок, а во втором случае крепление выполняется по принципу бандажа.
- По прочности.В действующих СНиПах прописаны два класса прочности – «Н» (нормальный) и «П» (плотный).
Преимущества:
- Высокая скорость переноса воздушных масс за счет отсутствия аэродинамического сопротивления и завихрений.
- Выгодная стоимость монтажа благодаря меньшему расходу материала и крепежных элементов.
- Повышенная герметичность вентиляционного контура из-за меньшего количества узлов соединения.
- Низкий коэффициент шума.
Площадь и вес
| Диаметр D, мм | Толщина t, мм | Площадь пм, м2 | Вес пм, кг |
|---|---|---|---|
| 100 | 0.5 | 0.393 | 1.7 |
| 125 | 0.5 | 0.491 | 2.08 |
| 140 | 0,5 | 0,55 | 2,31 |
| 160 | 0,5 | 0,628 | 2,62 |
| 180 | 0,5 | 0,707 | 2,93 |
| 200 | 0,5 | 0,785 | 3,24 |
| 225 | 0,5 | 0,884 | 3,62 |
| 250 | 0,5 | 0,982 | 4,01 |
| 280 | 0,5 | 1,1 | 4,47 |
| 315 | 0,5 | 1,237 | 5,01 |
| 355 | 0,5 | 1,394 | 5,63 |
| 400 | 0,7 | 1,571 | 8,85 |
| 450 | 0,7 | 1,767 | 9,93 |
| 500 | 0,7 | 1,963 | 11,02 |
| 560 | 0,7 | 2,199 | 12,3 |
| 630 | 0,7 | 2,474 | 13,81 |
| 710 | 0,7 | 2,788 | 15,54 |
| 800 | 0,7 | 3,141 | 17,48 |
| 900 | 0,9 | 3,534 | 25,25 |
| 1000 | 0,9 | 3,927 | 28,03 |
| 1120 | 0,9 | 4,398 | 31,35 |
| 1250 | 0,9 | 4,909 | 34,95 |
