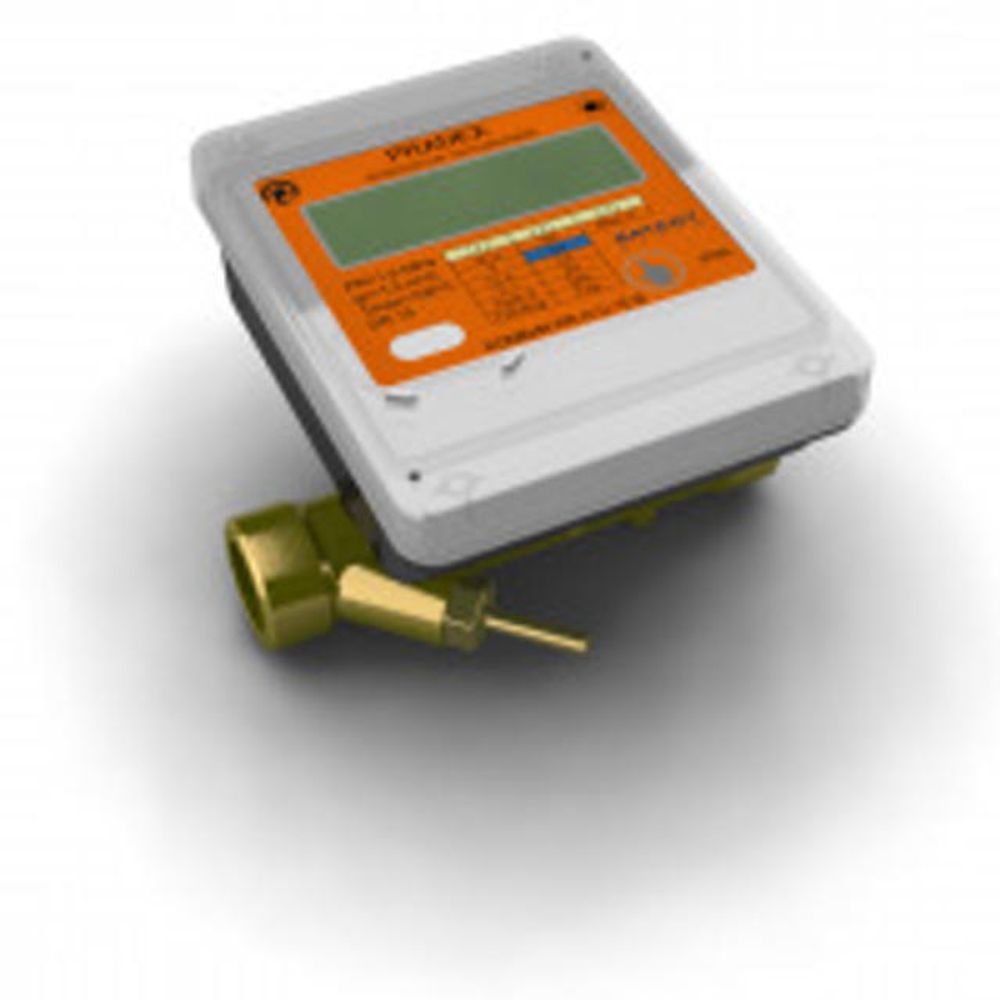

Ультразвуковой теплосчетчик Комбик

Принцип действия

Теплосчетчик производит измерение объёма и температур теплоносителя и вычисляет количество тепловой энергии отопления по формуле Q1 = M·(T1-T2) если Т1>Т2 и энергии кондиционирования Q2 = M·(T1-T2) если Т1<Т2.

Измерение объёма теплоносителя производится ультразвуковым (исполнение «U») преобразователем расхода (далее ПР).

Измерение температур теплоносителя производится платиновыми термометрами сопротивления. Один термометр устанавливается в корпус ПР, второй в специальный шаровой кран.

Монтаж

• Теплосчетчик необходимо устанавливать на трубопровод без перекосов обеспечив совпадения стрелки на корпусе с направлением потока теплоносителя, пространственная ориентация произвольная. Поставляемый изготовителем комплект присоединителей обеспечивает требуемые значения прямых участков. Подводящая часть трубопровода должна быть промыта и очищена от загрязнений. Запрещается проводить сварочные работы вблизи теплосчетчика;
• Термометр 1 (красная бирка подача) установлен в ПР на заводе, термометр 2 (синяя бирка обратка) нужно установить в кран (идет в комплекте);
• Герметичность монтажа теплосчетчика следует проверить рабочим давлением;
• Параметры, которые можно настроить в теплосчетчике до начала эксплуатации: выбрать индикацию в Гкал или кВт*ч, скорректировать время (только часы), выбрать формулу измерения ТЭ (п или о). Для перехода в подменю [set] выберите в меню Ver и удерживайте >6 сек, выберите коротким нажатием корректируемый параметр, для изменения параметра удерживайте от 2 до 6 сек. После наработки рабочего времени >24 часов изменить параметры будет нельзя.

• Номинальные расходы, qn м3/ч: 1,5;
• Точность измерения тепловой энергии соответствует требованиям стандарта EN 1434, класс 2;
• Динамический диапазон измерения расхода 1:200 по EN 1434;
• Средний срок эксплуатации не менее 12 лет;
• Гарантия 48 месяцев;
• Архивы измерений;
