| Наименование |
|---|
| NMTD LAN 65/180F насос |
| NMTD LAN 80/180F |

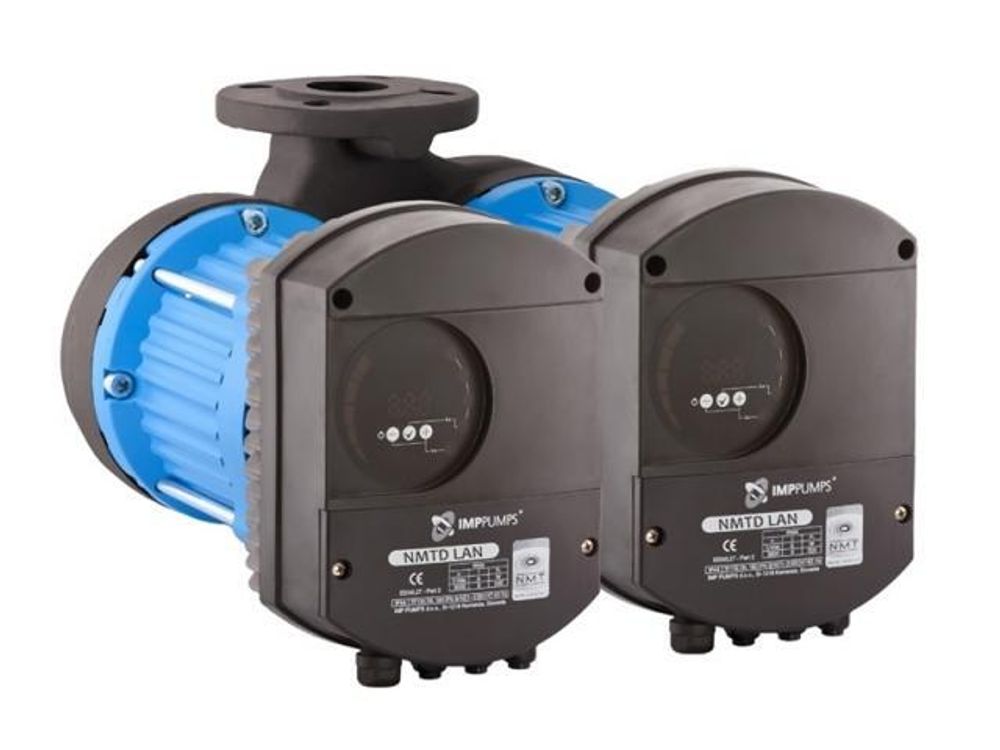

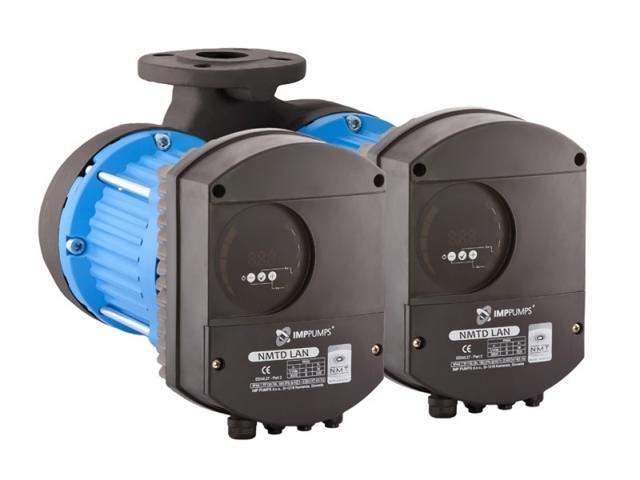

Представлены две версии насоса: NMT(D) LAN и NMT(D) LAN С.
Последний оснащен опцией удаленного доступа через протоколы Ethernet, Modbus, аналоговые выходы/входы и релейное управление.
Доступ к насосам NMT(D) LAN можно получить через релейный выход. Основной целью применения сдвоенного насоса является обеспечение непрерывной работы в том случае, если один из насосов станет неисправен.
Общий корпус гидравлической части оснащен переключающей заслонкой и двумя головками насоса, по отдельности подключенными к электросети.
Насосы изготовлены в соответствии со следующими стандартами и классами защиты:
- Класс защиты: IP44
- Класс изоляции: 180 (Н)
- Защита двигателя: Термореле (встроенное)
Технические требования по установке
| Тип насоса | Номинальное давление | Установочная длина, мм |
|---|---|---|
| NMT(D) LAN (С) 50-120 | PN6 и PN10 | 280 |
| NMT(D) LAN (С) 65-120 | 340 | |
| NMT(D) LAN (С) 80-120 | PN6 или PN10 | 360 |
| NMT(D) LAN (С) 100-120 | 360 | |
| NMT(D) LAN (С) 40-180 | PN6 и PN10 | 250 |
| NMT(D) LAN (С) 50-180 | 280 | |
| NMT(D) LAN (С) 65-180 | 340 | |
| NMT(D) LAN (С) 80-180 | PN6 или PN10 | 360 |
| NMT(D) LAN (С) 100-180 | 360 |
Насос предназначен для перекачки чистой воды или смеси воды и гликоля, пригодной для использования в централизованных системах отопления. Качество воды должно соответствовать требованиям, предусмотренным стандартом VDI 2035.
Жидкость не должна содержать агрессивных или взрывоопасных примесей, смесей минеральных масел и/или твердых или волнистых частиц. Насос нельзя использовать для перекачки горючих и взрывоопасных веществ. Кроме того, его нельзя использовать во взрывоопасной атмосфере.
Допустимая температура окружающей и перекачиваемой жидкости
| Температура окружающей среды °C | Температура жидкости °C | Относительная влажность окружающей среды | |
|---|---|---|---|
| Мин. | Макс. | ||
| Up to 25 | -10 | 110 | <95% |
| 30 | -10 | 100 | |
| 35 | -10 | 90 | |
| 40 | -10 | 80 | |
Электрические характеристики
| Насос | Номинальное напряжение | Номинальная мощность, Вт | Номинальный ток, А | Макс. ток (Imax), А | Запуск |
|---|---|---|---|---|---|
| NMT(D) LAN (С) 50-120 | 230 В перем. тока ±15 %, 47-63 Гц. Насосы могут работать при пониженном напряжении и ограниченной мощности (Р= Imax * U) | 800 | 3,5 | 6 | Встроенный контур запуска |
| NMT(D) LAN (С) 65-120 | 1100 | 4.8 | 8 | ||
| NMT(D) LAN (С) 80-120 | 1550 | 7,0 | |||
| NMT(D) LAN (С) 100-120 | 1550 | 7,0 | |||
| NMT(D) LAN (С) 40-180 | 800 | 3,6 | 6 | ||
| NMT(D) LAN (С) 50-180 | 1100 | 4,9 | |||
| NMT(D) LAN (С) 65-180 | 1500 | 6,8 | 8 | ||
| NMT(D) LAN (С) 80-180 | 1550 | 7,4 | |||
| NMT(D) LAN (С) 100-180 | 1550 | 7,4 |
