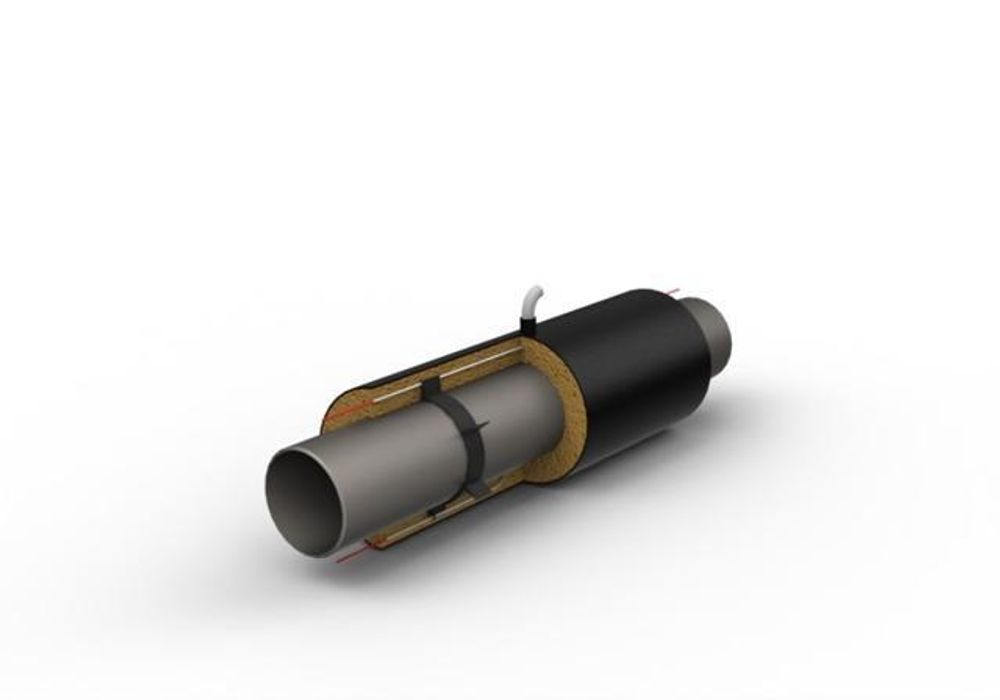

Для прокладки подземных тепловых сетей наиболее рационально использовать трубы с пенополиуретановой оболочкой.
Их конструкция позволяет выдержать неблагоприятные условия, такие как повышенная влажность и высокое давление. Кроме того, система труб с пенополиуретановой изоляцией является более прочной и жесткой, что увеличивает срок ее службы и уменьшает расходы на ремонт. В связи с этим ППУ трубы очень выгодны, поскольку не только значительно уменьшают потери тепла, но и снижают расход средств на их эксплуатацию.
В зависимости от особенностей эксплуатации и необходимой производительности, трубы изготавливаются с различными характеристиками, как, например, длина, толщина пенополиуретанового слоя и защитного кожуха.
Стальная труба | Тип 1 | Тип2 | |||||
---|---|---|---|---|---|---|---|
Наружный диаметр dн, мм | Толщина стенки min s, мм | Наружный диаметр ПЭ трубы, Dн, мм | Толщина ППУ изоляции, мм | Масса, кг/п. м. | Наружный диаметр ПЭ трубы Dн, мм | Толщина ППУ изоляции, мм | Масса, кг/п.м. |
DN25 (33,5)¹ | 3,2 | 110 | 35,75 | 3,94 | - | - | - |
DN32 (42,3)¹ | 3,2 | 110 | 31,35 | 4,62 | - | - | - |
DN40 (48,0)¹ | 3,5 | 125 | 36 | 5,69 | - | - | - |
57 | 3,5 | 125 | 31,5 | 6,43 | 140 | 38,5 | 7 |
76 | 3,5 | 140 | 29 | 8,51 | 160 | 39 | 9,1 |
89 | 3,5 | 160 | 32,5 | 10,09 | 180 | 42,5 | 10,7 |
108 | 4 | 180 | 33 | 13,42 | 200 | 43 | 14,2 |
133 | 4,5 | 225 | 42,5 | 19,03 | 250 | 54,5 | 20,3 |
159 | 4,5 | 250 | 41,6 | 22,81 | 280 | 55,5 | 24,6 |
219 | 6 | 315 | 42 | 40,11 | 355 | 62 | 43,1 |
273 | 7 | 400 | 57 | 59,89 | 450 | 81,5 | 64,4 |
325 | 7 | 450 | 55,5 | 72,06 | 500 | 79,5 | 77,2 |
426 | 7 | 560 | 58,2 | 96,86 | 630 | 92,5 | 105,2 |
530 | 8 | 710 | 78,9 | 142,62 | 710 | 78,9 | 142,62 |
630 | 8 | 800 | 72,5 | 170,16 | 800 | 72,5 | 170,16 |
720 | 8 | 900 | 76 | 198,88 | 900 | 76 | 198,88 |
820 | 9 | 1000 | 74,4 | 250,33 | 1000 | 74,4 | 250,33 |
920 | 9 | 1100 | 72,4 | 286,04 | 1100 | 72,4 | 286,04 |
1020 | 10 | 1200 | 70,4 | 348,29 | 1200 | 70,4 | 348,29 |
1220¹ | 13 | 1400 | 66 | 550 | 1400 | 66 | 550 |
- Для труб d=57-1020
Пример условного обозначения в заказной спецификации для стальной трубы наружным диаметром 89 мм, с толщиной стенки 3.5 мм, c изоляцией Типа 1 из пенополиуретана:
Труба Ст 89х3,5-1(160)- ППУ-ПЭ ГОСТ 30732-2006 - Для труб DN25, DN32, DN40, DN1200
Пример условного обозначения в заказной спецификации для стальной трубы наружным диаметром 48 мм, с толщиной стенки 3.5 мм, c изоляцией Типа 1 из пенополиуретана:
Труба Ст 48х3,5-1(125)- ППУ-ПЭ ТУ 4937-001-67509836-2013
