Тройники параллельные в ППУ изоляции в оболочке из ПЭ
Предзаказ
(0)

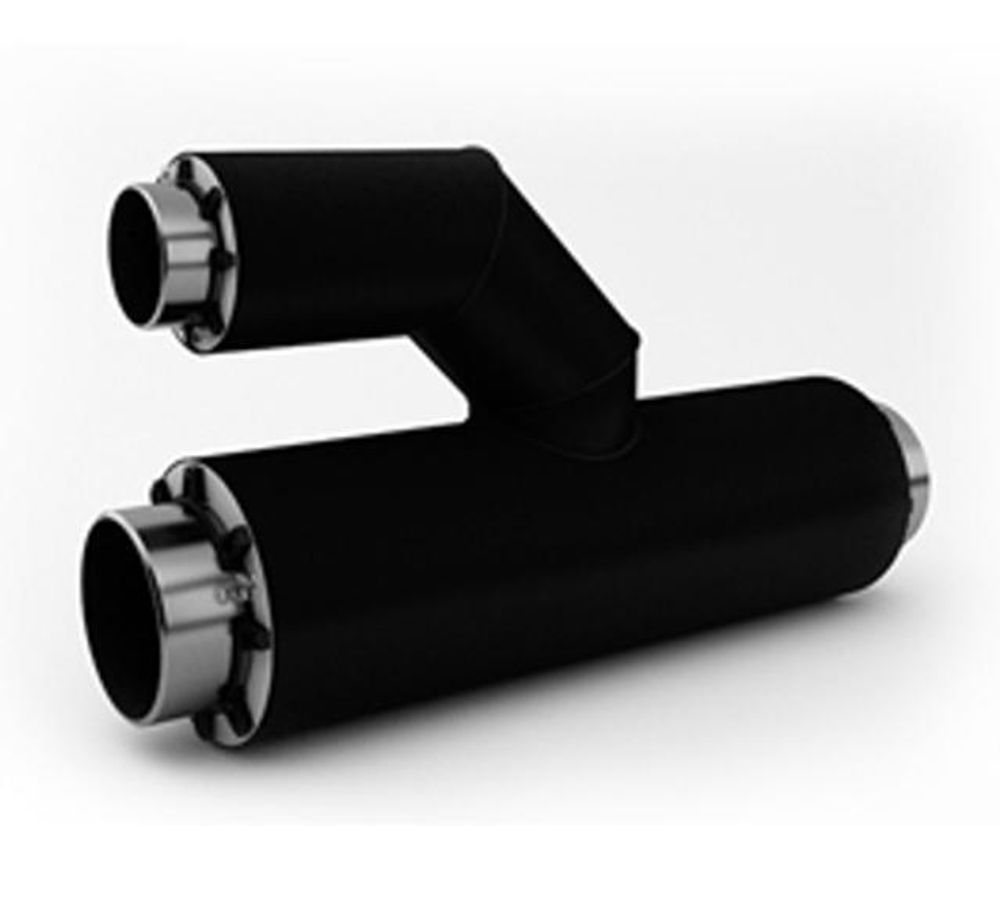

Тройники параллельные в ППУ изоляции в оболочке из ПЭ

Цена по запросу
В корзине шт Перейти
Нет в наличии
Купить в 1 клик

Параллельные тройники — это один из видов фасонных частей, применяемых при прокладке трубопровода, выполняющий функцию ответвления или соединения нескольких потоков транспортируемого вещества. Конструкция тройника представляет собой ствол, ось которого перпендикулярна основной трубе, а ответвление параллельно ей. Такая форма тройника может быть обусловлена особенностями как конструкции, так и ландшафта, а также наличием каких-либо препятствий, которые нужно обогнуть.

Описание

Размеры патрубка Размеры ответвления Н1, мм Н, мм L, мм L1, мм Масса, кг
dн, мм Dн, мм dн1, мм Dн1, мм
Тип-1 Тип-2 Тип-1 Тип-2 Тип-1 Тип-2 Тип-1 Тип-2
57 125 140 57 125 140 140 275 290 1000 430 10,27 11,09
76 140 160 57 125 140 10 283 300 1000 430 12,18 12,93
76 140 160 150 290 310 1000 440 13,59 14,33
89 160 180 57 125 140 10 293 310 1000 430 13,58 14,52
76 140 160 150 300 320 1000 440 14,95 15,87
89 160 180 150 310 330 1000 460 16,18 17,27
108 180 200 57 125 140 150 303 320 1500 430 23,41 24,76
76 140 160 150 310 330 1500 440 24,76 26,1
89 160 180 150 320 340 1500 460 25,94 27,44
108 180 200 150 330 350 1500 470 28,49 30,13
133 225 250 57 225 140 150 325 345 1500 430 31,22 33,4
76 140 160 150 333 355 1500 440 32,59 34,76
89 160 180 150 343 365 1500 460 33,77 36,11
108 180 200 150 353 375 1500 470 36,24 38,72
133 225 250 150 375 400 1500 510 41,04 44,08
159 250 280 57 125 140 150 338 360 1500 430 36,67 39,14
76 140 160 150 345 370 1500 440 38,04 40,72
89 160 180 150 355 380 1500 460 39,21 42,06
108 180 200 150 365 390 1500 470 41,65 44,66
133 225 250 150 388 415 1500 510 46,27 49,85
159 250 280 150 400 430 1500 530 49,82 53,92
219 315 355 57 125 140 150 370 398 1500 430 61,38 65,76
76 140 160 150 378 408 1500 440 62,74 67,12
89 160 180 150 388 418 1500 460 63,91 68,47
108 180 200 150 398 428 1500 470 66,34 71,07
133 225 250 150 420 453 1500 510 70,9 76,23
159 250 280 150 433 468 1500 530 74,17 80,03
219 315 355 250 565 605 1500 640 95,78 103,69
273 400 450 57 125 140 140 413 445 2000 430 117,68 126,03
76 140 160 150 420 455 2000 440 119,06 127,42
89 160 180 150 430 465 2000 460 120,25 128,8
108 180 200 150 440 475 2000 470 122,72 131,46
133 225 250 250 463 500 2000 510 127,33 136,69
159 250 280 250 475 515 2000 530 130,61 140,53
219 315 355 20 608 653 2000 640 151,48 163,46
273 400 450 450 650 400 2000 780 180,37 195,32
325 450 500 57 125 140 150 438 470 2000 430 139,98 149,22
76 140 160 150 445 480 2000 440 141,36 150,61
89 160 180 150 455 490 2000 460 142,54 151,98
108 180 200 150 465 5 2000 470 145 154,63
133 225 200 150 488 525 2000 510 149,6 159,85
159 250 280 150 500 540 2000 530 152,86 163,66
219 315 355 250 633 678 2000 640 173,53 186,38
273 400 450 250 675 725 2000 780 200,9 216,64
325 450 500 300 750 800 2000 800 221,24 238,56
426 560 630 57 125 140 150 493 535 2000 430 187,33 203,11
76 140 160 150 500 545 2000 440 188,71 204,52
89 160 180 150 510 555 2000 460 189,9 205,92
108 180 200 150 520 565 2000 470 192,37 208,6
133 225 250 150 543 590 2000 510 196,97 213,87
159 250 280 150 555 605 2000 530 200,22 217,72
219 315 355 250 688 743 2000 640 220,78 240,46
273 400 450 250 730 790 2000 780 247,74 270,42
325 450 500 300 805 865 2000 800 265,92 290,14
426 560 630 300 860 930 2000 870 316,62 348,1
530 710 710 76 150 140 150 575 575 2000 440 274,38 274,38
89 160 180 150 585 585 2000 460 275,59 275,59
108 180 200 150 595 595 2000 470 278,13 278,13
133 225 250 250 618 618 2000 510 282,83 282,83
530 710 710 159 250 280 250 630 630 2000 530 286,14 286,14
219 315 355 250 763 763 2000 640 306,93 306,93
273 400 450 250 805 805 2000 780 334,05 334,05
325 450 500 300 880 880 2000 800 352,1 352,1
426 560 630 300 935 935 2000 870 399,06 399,06
530 710 710 300 1010 1010 2000 920 488,49 488,49
630 800 800 89 160 180 150 630 630 2000 460 331,27 331,27
108 180 200 150 640 640 2000 470 333,79 333,79
133 225 250 250 663 663 2000 510 338,46 338,46
159 250 280 250 675 675 2000 530 341,75 341,75
219 315 355 250 808 808 2000 640 362,42 362,42
273 400 450 250 850 850 2000 780 389,34 389,34
325 450 500 300 925 925 2000 800 407,19 407,19
426 560 630 300 980 980 2000 870 453,35 453,35
530 710 710 300 1055 1055 2000 920 535,82 535,82
630 800 800 350 1150 1150 2000 1000 613,54 613,54
720 900 900 108 180 200 150 690 690 2000 470 388,69 388,69
133 225 250 150 713 713 2000 510 393,38 393,38
159 250 280 150 725 725 2000 530 396,67 396,67
219 315 355 250 858 858 2000 640 417,38 417,38
273 400 450 250 900 900 2000 780 444,31 444,31
325 450 500 300 975 975 2000 800 462,11 462,11
426 560 630 300 1030 1030 2000 870 507,98 507,98
530 710 710 300 1105 1105 2000 920 589,27 589,27
630 800 800 350 1200 1200 2000 1000 658,8 658,8
720 900 900 400 1300 1300 2000 1080 749,35 749,35
820 1000 1100 133 225 250 150 763 825 2000 510 491,99 536,25
159 250 280 150 775 840 2000 530 495,29 540,19
219 315 355 250 908 978 2000 640 515,96 563,27
273 400 450 250 950 1025 2000 780 542,83 593,38
325 450 500 300 1025 1100 2000 800 560,55 612,77
426 560 630 300 1080 1165 2000 870 606,15 665,5
530 710 710 300 1155 1155 2000 920 686,61 686,61
630 800 800 350 1250 1250 2000 1000 754,43 754,43
720 900 900 400 1350 1350 2000 1080 834,56 834,56
820 1000 1100 400 1400 1500 2500 1200 1082,56 1200,46
920 1100 1200 159 250 280 150 825 890 2000 530 562,79 611,82
219 315 355 250 958 1028 2000 640 583,44 634,87
273 400 450 250 1000 1075 2000 780 610,27 664,93
325 450 200 300 1075 1150 2000 800 627,94 684,27
426 560 630 300 1130 1215 2000 870 673,33 736,78
530 710 710 300 1205 1205 2000 920 753,24 753,24
630 800 800 350 1300 1300 2000 1000 820,14 820,14
720 900 900 400 1400 1400 2000 1080 898,35 898,35
820 1000 1100 400 1450 1550 2500 1200 1150,22 1271,81
920 1100 1200 400 1320 1600 2500 1250 1320,03 1452,18
1020 1200 1200 219 315 355 250 1008 1008 2000 640 702,22 702,22
Показать полностью Свернуть
