ТМ-110Т.00(0-1,0МПа)G1/8.2,5
Предзаказ
(0)

ТМ-110Т.00(0-1,0МПа)G1/8.2,5

Цена по запросу
Нет в наличии
Купить в 1 клик

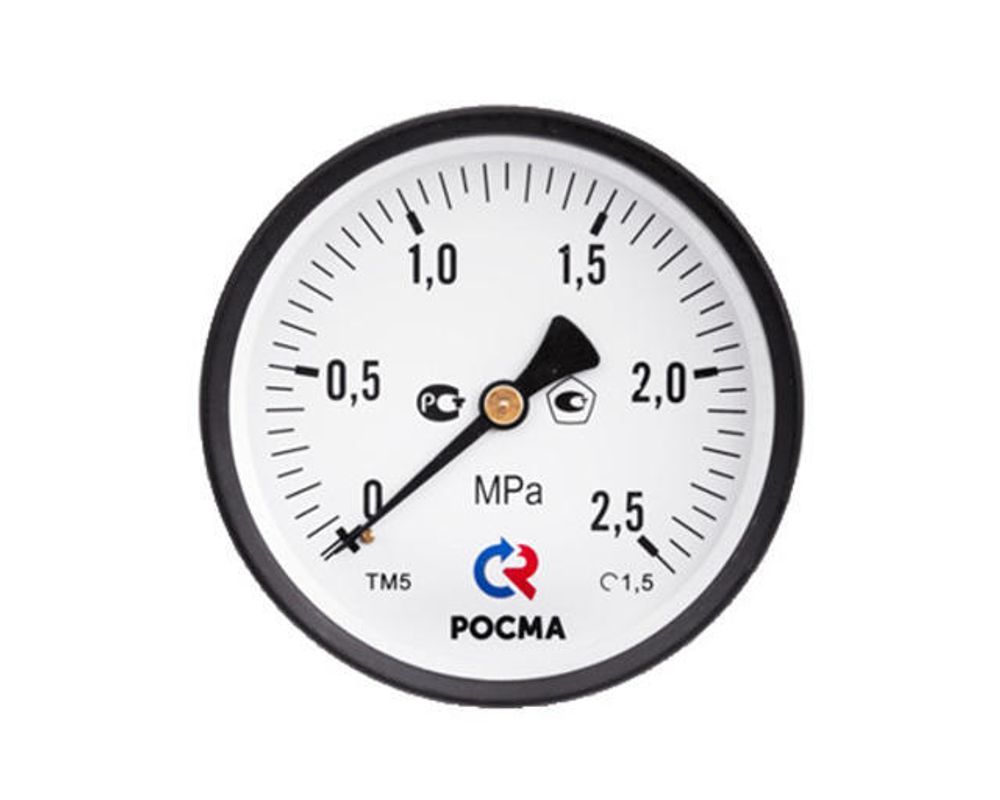

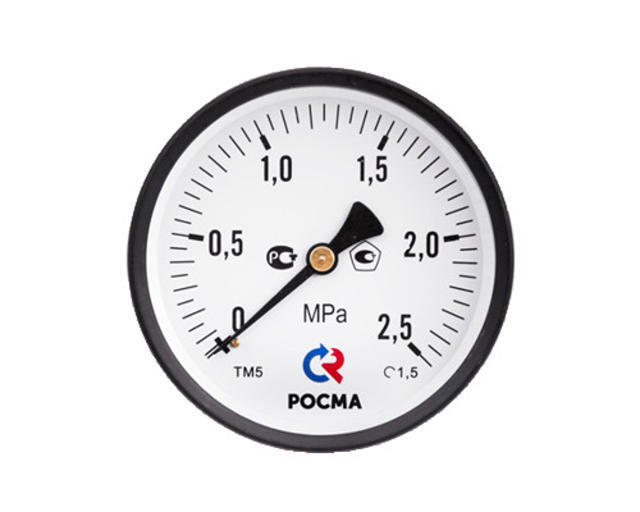

Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Описание

Область применения:

  • Все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.

Диаметр корпуса: 40, 50, 63, 100, 150 мм

Класс точности:

Ø100, 150

1,5

Ø63

2,5

Ø40, 50

2,5

Диапазон показаний давлений:

ТМ

0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60** / 100*** МПа

ТВ*

−0,1…0 МПа

ТМВ*

−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

* — кроме Ø50, осевые Ø100 под заказ
** — кроме Ø40, 50
*** — кроме Ø40, 50, 63

  • Рабочие диапазоны: Постоянная нагрузка: ¾ шкалы; Переменная нагрузка: ⅔ шкалы;
  • Кратковременная нагрузка: 110% шкалы
  • Рабочая температура: Окружающая среда: −60…+60 °C; Измеряемая среда: до +150 °C
  • Корпус: IP40, сталь, цвет черный
  • Кольцо: Сталь, цвет черный
  • Чувствительный элемент: Медный сплав (100 МПа — сталь 38ХМ)
  • Трибко-секторный механизм: Медный сплав
  • Циферблат: Алюминий, шкала черная на белом фоне
  • Стекло: Минеральное
  • Штуцер: Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
  • Присоединение: Радиальное или осевое* (Ø150; 100 МПа — только радиальное)
    * — для ТВ-510 и ТМВ-510 под заказ

Резьба присоединения:

Ø100, 150

G½, M20×1,5

Ø50, 63

G¼, M12×1,5

Ø40

G⅛, M10×1

* — под заказ другие резьбы

  • Марка стали: Корпус, кольцо — сталь 10
  • Межповерочный интервал: 2 года
  • Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
