Описание
Область применения:
- Узлы коммерческого учета для водяных систем теплоснабжения на различных объектах теплоэнергетического комплекса и промышленных предприятиях,
- В жилищно-коммунальном хозяйстве, а также автоматизированные системы сбора и контроля технологических параметров.
Принцип работы вычислителя основан на преобразовании сигналов от первичных преобразователей в значения измеряемых параметров теплоносителя и последующем вычислении, по соответствующим измерительной схеме уравнениям, тепловой энергии и других параметров теплоносителя.
Диапазоны измерений основных параметров
| Параметр | Диапазоны измерений | Возможность задания договорного значения |
|---|---|---|
| Тепловая энергия, ГДж (Гкал), масса т, объем, м3 | 0…1999999999 | |
| Тепловая мощность, ГДж/ч (Гкал/ч), | 0…999999 | + |
| Массовый (объемный) расход, т/ч (м3/ч ) | + | |
| Температура воды, ºС | 0...150 | + |
| Разность температур, ºС | 2…148 | |
| Давление, МПа (кгс/см2) | 0…2,5 (0…25) | + |
| Время наличия питания (час:мин) Время отсутствия питания (час:мин) Времена событий ТС (час:мин) Время безаварийной работы ТС (час:мин) | 0…999999:59 |
Особенности
- Широкий выбор схем измерения;
- Возможность подключения до 6 преобразователей расхода (электромагнитных, вихревых, ультразвуковых) или счетчиков воды (дальность линии связи до 300 м);
- Возможность подключения до 8 термопреобразователей сопротивления с характеристиками 100 Ом или 500 Ом (дальность линии связи до 300 м);
- Возможность подключения до 6 преобразователей давления с унифицированным выходным сигналом постоянного тока 0-5, 0-20, 4-20 мА (дальность линии связи до 300 м);
- Возможность настройки, контроля параметров и реакций на нештатные ситуации;
- Обширное многоуровневое меню, удобный ввод настроечных параметров;
- Наличие журнала оператора и нештатных ситуаций (до 7000 записей);
- Просмотр всех архивов и текущих параметров на ЖКИ;
- Возможность объединения в информационную сеть для передачи и дистанционного снятия архивных и текущих данных. 2 независимых порта для передачи данных;
- Межповерочный интервал 4 года;

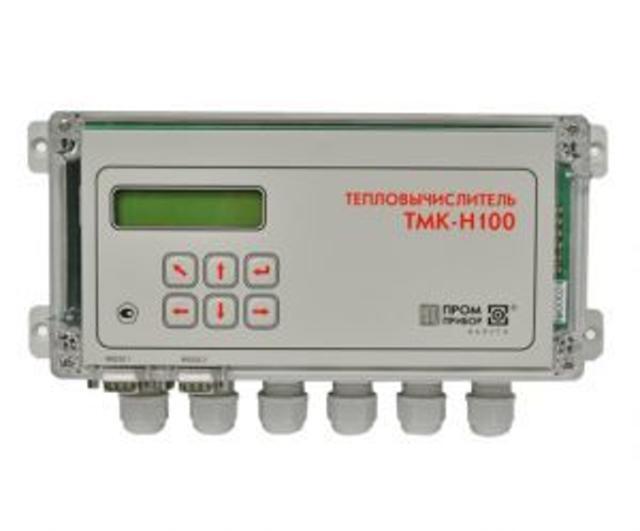

| Характеристики тепловычислителя ТМК-Н100 | Количество |
|---|---|
| Количество тепловых систем (ТС) | до 4 |
| Количество каналов измерений расхода | 6 |
| Количество каналов измерений температуры* | 8 |
| Количество каналов измерений давления | 6 |
| Количество каналов измерений тепловой энергии в каждой ТС | 1 или 2** |
| Количество каналов измерения в одной ТС*** расхода |
до 3 |
- Один из температурных каналов может использоваться для измерений температуры наружного воздуха.
- Оба канала измерения тепловой энергии в одной ТС являются зависимыми, т.е. имеют общее время работы Траб.ТС и реакции на НС.
- Каналы измерения (расхода, температуры, давления) гибко конфигурируются на этапе настройки ТС.
Основные технические и метрологические характеристики
| Измеряемая величина | Допустимые пределы |
|---|---|
| Относительная погрешность измерений тепловой энергии: при 148 оС ≥ Δt ≥ 2оС | +(0,5+5/Δt) % |
| Относительная погрешность измерений массы теплоносителя: | ±0,1% |
| Относительная погрешность измерений объема теплоносителя: | ±0,1% |
| Приведенная погрешность измерений давления: | ±0,1% |
| Абсолютная погрешность измерений температуры: | + 0,25оС |
| Абсолютная погрешность измерений разности температур: | + 0,05оС |
| Относительная погрешность измерений времени: | ± 0,001% |
Примечание:
- Δt - разность температур между каналами тепловой системы.
