Описание
Функциональные возможности:
- вычисление количества тепловой энергии и сохранение значений в архивах;
- учет тепловой энергии в 3-х независимых теплосистемах, содержащих до 4-х трубопроводов;
- задание автоматической реакции на 32 нештатных ситуации;
- отображение всех текущих результатов измерений и архивных данных на дисплее прибора;
- отображение всей текущей измерительной и архивной информации на индикаторе прибора;
- отображение зафиксированных нештатных состояний теплосистемы на индикаторе прибора;
- регистрация в журналах действий пользователя, нештатных ситуаций, отказов и режимов работы.
Отличительные особенности:
- наличие входа сигнала автореверса;
- наличие в памяти 11-ти наиболее часто применяемых типовых схем измерительных систем и алгоритмов расчета;
- наличие контрольной суммы базы установочных параметров и контрольной суммы настроечной базы данных прибора;
- питание расходомеров и датчиков давления от тепловычислителя;
- демонтаж прибора для проведения поверки без отключения кабелей связи;
- наличие многоуровневой системы защиты от несанкционированного доступа;
- наличие программы «Конфигуратор базы», позволяющей быстро и просто настроить тепловычислитель;
- наглядная настройка тепловычислителя компьютерной программой «Конфигуратор базы» в полноэкранном режиме.
Вывод информации:
- на жидкокристаллический индикатор;
- в виде импульсной последовательности или логических сигналов;
- по последовательному интерфейсу RS-232/RS-485;
- по интерфейсу Ethernet (по заказу).

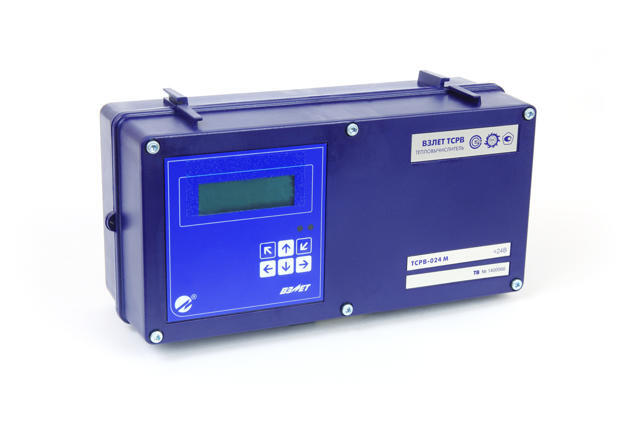

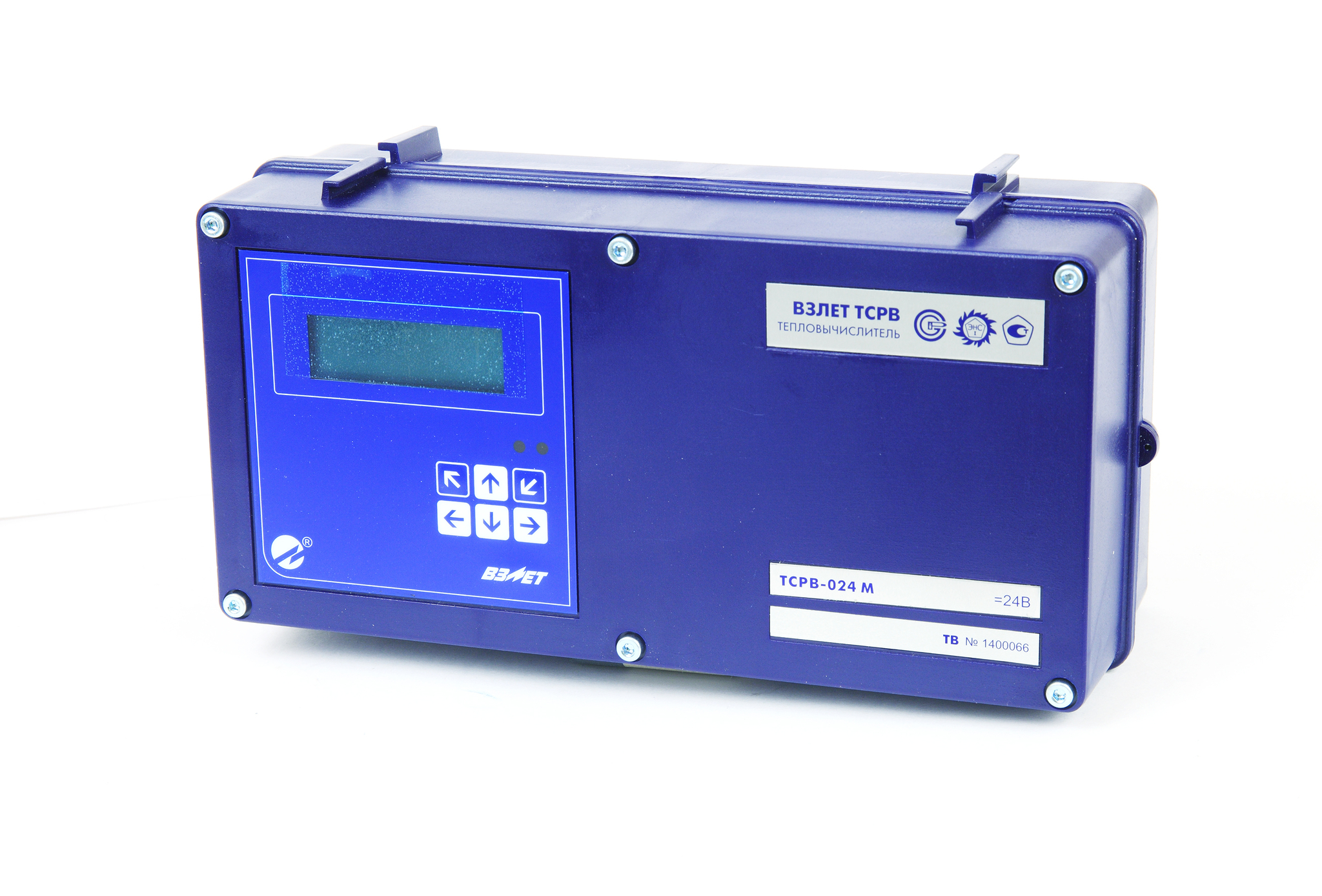

Оборудование, рекомендуемое к использованию в составе теплосчетчика ВЗЛЕТ ТСР-М исполнение ТСР-024М:
- расходомеры электромагнитные ВЗЛЕТ ЭР;
- расходомеры ультразвуковые ВЗЛЕТ МР (УРСВ-5хх);
- термопреобразователи сопротивления ВЗЛЕТ ТПС;
- преобразователи давления СДВ производства ЗАО "НПК ВИП".
Количество каналов измерения: | |
- расхода | до 9 |
- температуры | до 6 |
- давления | до 6 |
Количество контролируемых теплосистем | до 3 |
Номинальный диаметр, DN | от 10 до 5 000 |
Диапазон измерения среднего объемного расхода, м3/ч | от 0,01 до 1 000 000 |
Диапазон измерения температуры, 0C | от минус 50 до 180 |
Диапазон измерения давления, МПа | от 0,1 до 10 |
Относительная погрешность измерения количества тепла, % | не более ±5,0 |
Температура окружающей среды для тепловычислителя, 0C | от 5 до 50 |
Длина линии связи между тепловычислителем и первичными преобразователями, м | до 300 |
Глубина архивов измерительной информации, записей: | |
- часового | 1488 (62 суток) |
- суточного | 366 |
- месячного | 48 |
Степень защиты | IP54 |
Питание тепловычислителя | =24В |
Мощность потребления тепловычислителя, Вт | не более 2,5 |
Средняя наработка на отказ, ч. | 75 000 |
Средний срок службы, лет | 12 |
Гарантийный срок тепловычислителя, лет | 6 |
Масса тепловычислителя, кг | не более 3 |
Габаритные размеры тепловычислителя, мм | 250х135х98 |
Способ крепления | на DIN-рейку |
