| Наименование показателя | Значение (характеристика) |
|---|---|

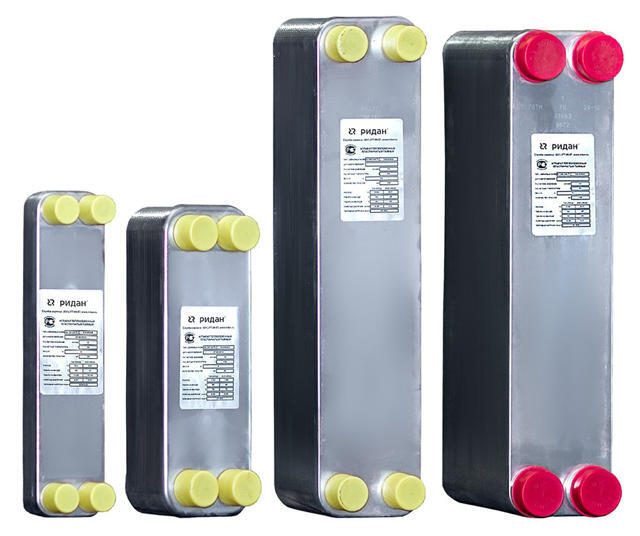

| Типоразмерный ряд ППТО SL | SL14, SL23, SL32, SL34, SL70, SL78, SL140, SL222, SL333 |
| Площадь теплообмена, м2 | до 124,9 |
| Расчетная температура, °С | от –50 до +200 |
| Максимальное расчетное давление, бар | до 50 |
| Материал пластин | AISI 316 L |
| Тип присоединения | резьбовое, фланцевое |
| Теплоноситель | вода, пар, фреоны, пищевые жидкости, гликолевые растворы конценрацией до 80 % |
| Размеры патрубков | G 3/4", G 1", G 2 1/2", DN 80, DN 100 Возможно исполнение под другие размеры |
Сферы применения
- Системы отопления и горячего водоснабжения в котельных, тепловых пунктах, тепловых сетях промышленных объектов и жилых домов, при коттеджном строительстве, в бассейнах и т.д.
- Холодильная и климатизационная техника в качестве конденсаторов и испарителей.
- Пищевая промышленность в качестве охладителей или пастеризаторов молока, пива и пр.
Особенности
- Компактность и экономичность. Из-за отсутствия зажимной конструкции паяные пластинчатые теплообменники исключительно компактны, а также выигрывают в весе (до 10 раз) и стоимости (до 30–40 %) по отношению к разборным пластинчатым теплообменникам той же мощности.
- Работа с повышенными нагрузками. Паяный пластинчатый теплообменник устойчив к длительным высокотемпературным нагрузкам при температуре в подающем трубопроводе выше 120 °С.
- Простое обслуживание и сервис. Паяные пластинчатые теплообменники не требуют текущего обслуживания. Поверхность пластин обычно очищают от загрязнений только при наблюдаемом снижении эффективности теплообмена. Очистка осуществляется безразборным методом — химической промывкой с использованием специальных составов, не разрушающих поверхность пластин и медный припой. Процесс промывки занимает всего 2–3 часа, т.е. перерыв в технологическом процессе минимален.
- Минимальные сроки поставки. Основные типы паяных пластинчатых теплообменников из типоразмерного ряда всегда в наличии на складе. Поэтому срок готовности оборудования к отгрузке — всего 1 день!
Конструкция
Пластины из нержавеющей стали надежно спаяны между собой во всех точках соприкосновения, а также по краю. Это на 100 % исключает утечку жидкостей, а также их смешение в паяном теплообменнике.
В качестве материала для пайки используется медь. Под заказ возможно использование нержавеющей стали в качестве припоя.
