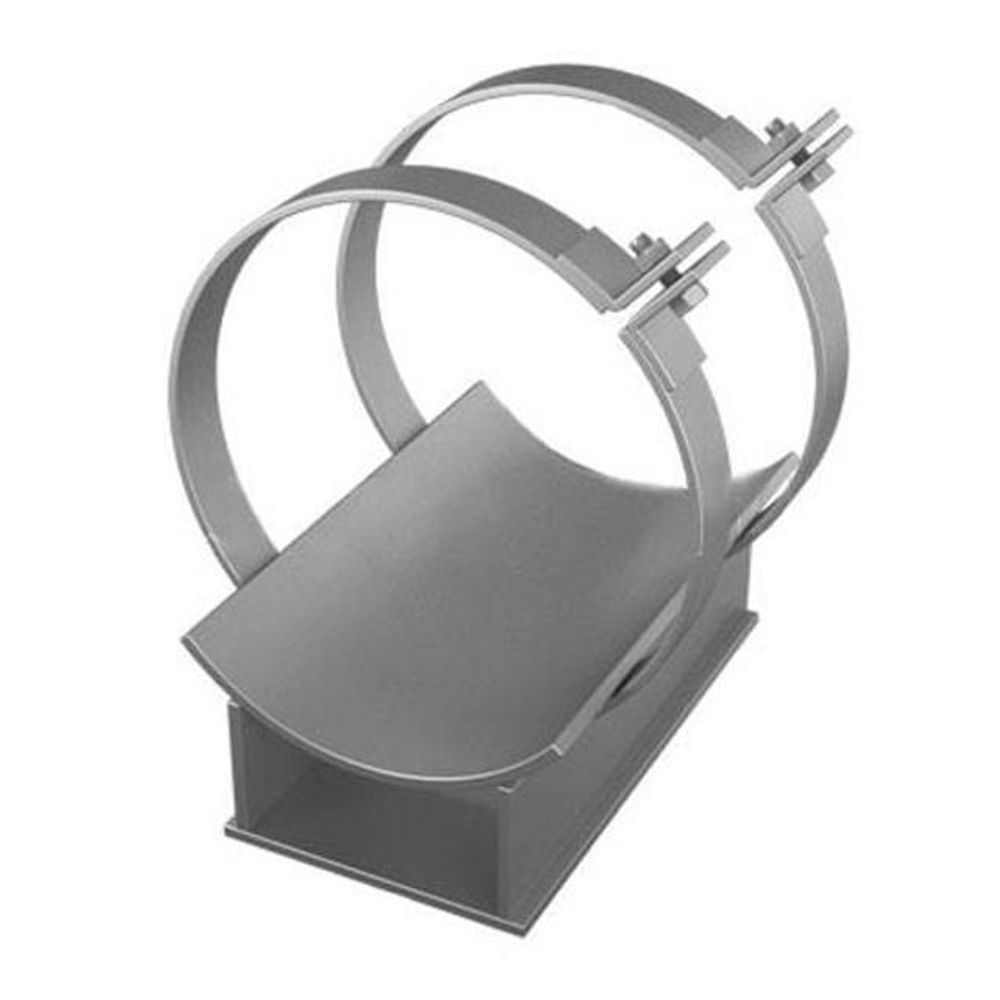

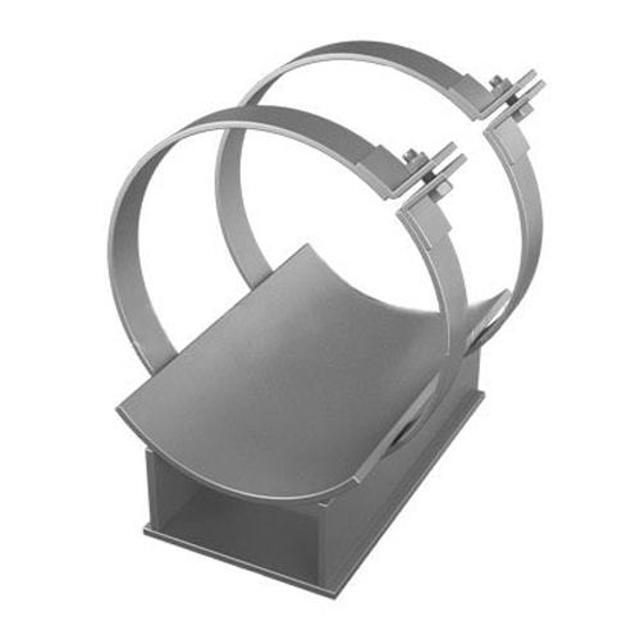

Скользящая хомутовая опора в футляре ФСО2

Name: Скользящая хомутовая опора в футляре ФСО2
SKU: 454
Availability: OutOfStock

Цена по запросу

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Конструкция опоры проста: среди ее элементов можно увидеть жесткое основание, крепление, а также зажимающие болты либо гайки. На саму опору под трубу кладется специальная прокладка, предотвращающая ее истирание вследствие смещений. Основная задача такого элемента, как подвижная опора — это предоставление возможности продольного смещения труб в заданных точках.

Описание

Максимальный шаг между опорами трубопровода в ППУ изоляции для футлярной прокладки, составляет:

Ду 57 - 5,0 метров
Ду 76 - 5,5 метров
Ду 89 - 6,0 метров
Ду 108 - 7,0 метров
Ду 133 - 8,0 метров
Ду 159 - 9,0 метров
Ду 219-273 - 10 метров
Ду 325-630 - 12 метров
Ду 720-820 - 13 метров
Ду 920-1020 - 14 метров

№	Марка скользящей опоры	Футляр Дтр, мм	Размер, мм				Башмак 1 шт.						Полухомут 4 шт.				Общий вес опоры, кг
	Марка скользящей опоры		R	а	h	c	поз.1, 1шт.		поз. 2, 2 шт.		поз.3, 2 шт.		поз.5, 1 шт.		поз.6, 1 шт.
	ФСО2		R	а	h	c	сеч. мм	масса, кг	сеч. мм	масса, кг	сеч. мм	масса, кг	длина мм	масса, кг	сеч. мм	масса, кг
1	57/125/325	325 х6	65	70	40	30	3х90	0,42	3,40	0,38	3х30	0,10	120	0,45	50х5	0,75	3,2
2	57/140/377	377х6	72		70	60			3х70	0,66	3х60	0,20	140	0,53			3,8
3	76/140/377		72		70	60			3х70	0,66	3х60	0,20	140	0,53			3,8
4	76/160/377		82	90	63	50	3х110	0,52	3х63	0,59	3х50	0,21	170	0,64			3,9
5	89/160/377		82		63	50			3х63	0,59	3х50	0,21	170	0,64			3,9
6	89/180/377		97		52	40			3х52	0,49	3х40	0,17	220	0,83			4,0
7	180/180/377		97		52	40			3х52	0,49	3х40	0,17	220	0,83			4,0
8	108/200/426	426х6	102	100	45	34	3х120	0,57	3х45	0,42	3х34	0,16	240	0,90			3,9
9	108/250/426	426х6	127	100	10	-	3х120	0,57	8	0,16	-	-	320	1,21			4,0
10	133/200/426	426х6	102	100	45	34	3х120	0,57	3х45	0,42	3х34	0,16	240	0.9			4,1
11	133/225/426		115	120	35	20	3х140	0,66	3х35	0,33	3х20	0,11	280	1,06			4,1
12	133/250/426		127	140	11	-	3х160	0,75	8	0,16	-	-	320	1,21			4,5
13	159/250/426		127		33	13			3х33	0,31	12	0,25	320	1,21			4,5
14	159/315/530	530х6	160		62	44			3х62	0,58	3х44	0,29	420	1,58			5,2
15	219/315/530		160		62	44			3х62	0,58	3х44	0,29	420	1,58			5,2
16	219/400/530		202	160	16	-	3х180	1,06	14	0,61	-	-	530	2,0			6,2
17	273/400/630	630х7	202	160	46	30	3х180	1,06	3х46	0,72	3х30	0,23	520	1,96			6,5
18	325/400/630		202	160	46	30	3х180	1,06	3х46	0,72	3х30	0,23	520	1,96			6,5
19	325/450/630		227	180	40	-	4х210	1,98	4х40	0,75	-	-	550	2,07			9,2
20	325/500/630		252	200	20	-	4х230	2,17	4х20	0,38	-	-	630	2,37			9,1
21	426/500/720	720х8	252	200	75	55	4х230	2,53	4х75	1,65	4х55	1,21	630	3,56	63х5	0,96	14,2
22	426/560/720	720х8	282	240	65	35	4х270	2,97	4х65	1,43	4х55	0,77	720	4,07			14,5
23	426/630/820	820х8	317	280	34	-	6х310	5,11	6х34	1,02	-	-	810	4,58			17,8
24	530/630/820	820х8	317	280	34	-	6х310	5,11	6х34	1,02	4х400	5,65	830	4,69			17,9
25	530/710/920	920х9	357	320	40	-	6х350	5,77	6х40	1,32	4х450	6,36	930	5,26			20,2
26	630/800/1020	1020х10	402	330	40	-	6х360	5,93	6х40	1,32	4х500	7,85	1050	5,93	63х5	0,96	22,6
27	720/900/1220	1220х10	452	420	52	-	8х460	12,71	8х52	2,87	4х550	9,50	1180	6,67			32,7
28	820/100/1220	1220х10	502	360	40	-	8х400	11,05	8х40	2,21	4х600	13,19	1300	7,35			35,5
29	920/1100/1420	1420х10	552	510	60	-	8х550	15.20	8х60	3,32	4х650	18,37	1450	8,20			47,0
30	1020/1200/1420	1420х10	602	420	40	-	8х460	12,71	8х40	2,21	4х750	21,20	1550	8,76			46,8

Показать полностью Свернуть
