Описание
Наименование |
---|
Wilo-TOP-SD 30/5 EM насос |
Wilo-TOP-SD 30/5 насос 3x400 |
Wilo-TOP-SD 32/10 насос 1x230 |
Wilo-TOP-SD 32/10 насос 3x400 |
Wilo-TOP-SD 32/7 1х230 насос |
Wilo-TOP-SD 32/7 3х400 насос |
Wilo-TOP-SD 40/10 насос 1x230 |
Wilo-TOP-SD 40/10 насос 3x400 |
Wilo-TOP-SD 40/15 насос 1x230 |
Wilo-TOP-SD 40/15 насос 3x400 |
Wilo-TOP-SD 40/3 насос 1x230 |
Wilo-TOP-SD 40/7 насос 1x230 |
Wilo-TOP-SD 40/7 насос 3x400 |
Wilo-TOP-SD 50/10 насос 1x230 |
Wilo-TOP-SD 50/10 насос 3x400 |
Wilo-TOP-SD 50/15 PN6/10 насос 3x400 |
Wilo-TOP-SD 50/7 насос 3x400 |
Wilo-TOP-SD 65/10 PN6/10 насос 3x400 |
Wilo-TOP-SD 65/13 насос 3x400 |
Wilo-TOP-SD 65/15 насос 3x400 |
Wilo-TOP-SD 80/10 DM PN10 насос |
Wilo-TOP-SD 80/10 DM PN6 насос |
Wilo-TOP-SD 80/15 DM PN10 насос |
Wilo-TOP-SD 80/20 DM PN10 насос |
Особенности
- Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
- Ручная регулировка мощности с 3 ступенями частоты вращения

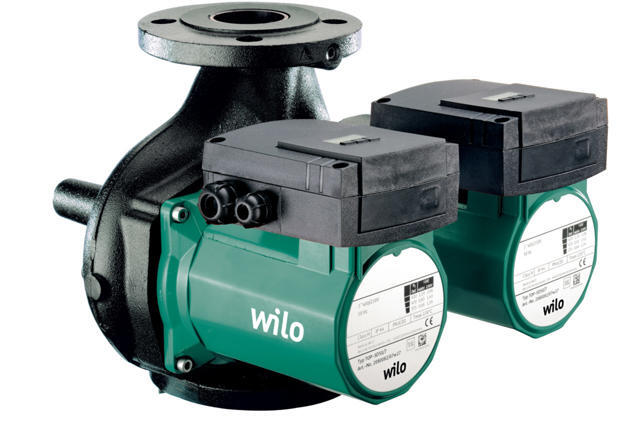

- Сдвоенный насос может работать в режиме «основной/резервный» и в режиме параллельной работы двух насосов
- Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата
Технические характеристики
- Допустимый диапазон температур: от –20 до +130°C, кратковременно (2ч) до +140°C (TOP-SD 80/15, 80/20: от -20°C до +110°C)
- Электроподключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (штекер переключения опционально)
- 3~400 В, 50 Гц
- Класс защиты IP X4D
- Резьбовое или фланцевое соединение (в зависимости от типа): от Rp 1¼ до DN 80
- Максимальное рабочее давление при стандартном исполнении 6 бар (специальное исполнение: 10 бар и 16 бар)
Режим работы
- Переключение ступеней частоты вращения
Ручное управление
- Настройка ступеней частоты вращения: 3 ступени частоты вращения
Автоматическое управление
- Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт)
Сигнализация и индикация
- Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥ 180 Вт и предназначен для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
- Контрольная индикация направления вращения (серийное оснащение только для 3~насосов)
- Индикация выбранной ступени частоты вращения
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
- Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).
Оснащение
- Для насосов с фланцевым подсоединением: исполнения фланца
- Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN16 согласно EN 1092-2) для ответного фланца PN 6,
- Консольная конструкция (только с горизонтальным расположением вала):
- Стандартное исполнение для насосов TOP-SD 40/15, 50/15, все TOP-SD 65 и TOP-SD 80.
- Специальное исполнение для насосов TOP-SD 32/10, 40/3, 40/7, 40/10, 50/7, 50/10. Отверстие M10 для монтажа консоли по запросу.
- Встроенный перекидной клапан в корпусе насоса
- Кабельный ввод возможен с двух сторон (только для 1~ и 3~насосов с P2≥180 Вт)
Материалы
- Корпус насоса: серый чугун
- Рабочее колесо: синтетический материал
- Вал: нержавеющая сталь
- Подшипники: металлографит
Комплект поставки
- Сдвоенный насос
- С уплотнениями для резьбового соединения (только для TOP‐SD 30/5)
- С подкладными шайбами фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 32 ‐ DN 65)
- Инструкция по монтажу и эксплуатации
Опции
- Исполнения для особых напряжений - по запросу
Принадлежности
- Резьбовые подсоединения (для TOP-SD 30/5)
- Контрфланцы при фланцевом подсоединении
- Консоль для крепления насоса
- Фланцевые заглушки
- Устройства отключения Wilo SK 602N/SK 622N
- Для насосов 3~400 В:
- Штекер переключения 3~230 В (необходимо 2 штекера),
