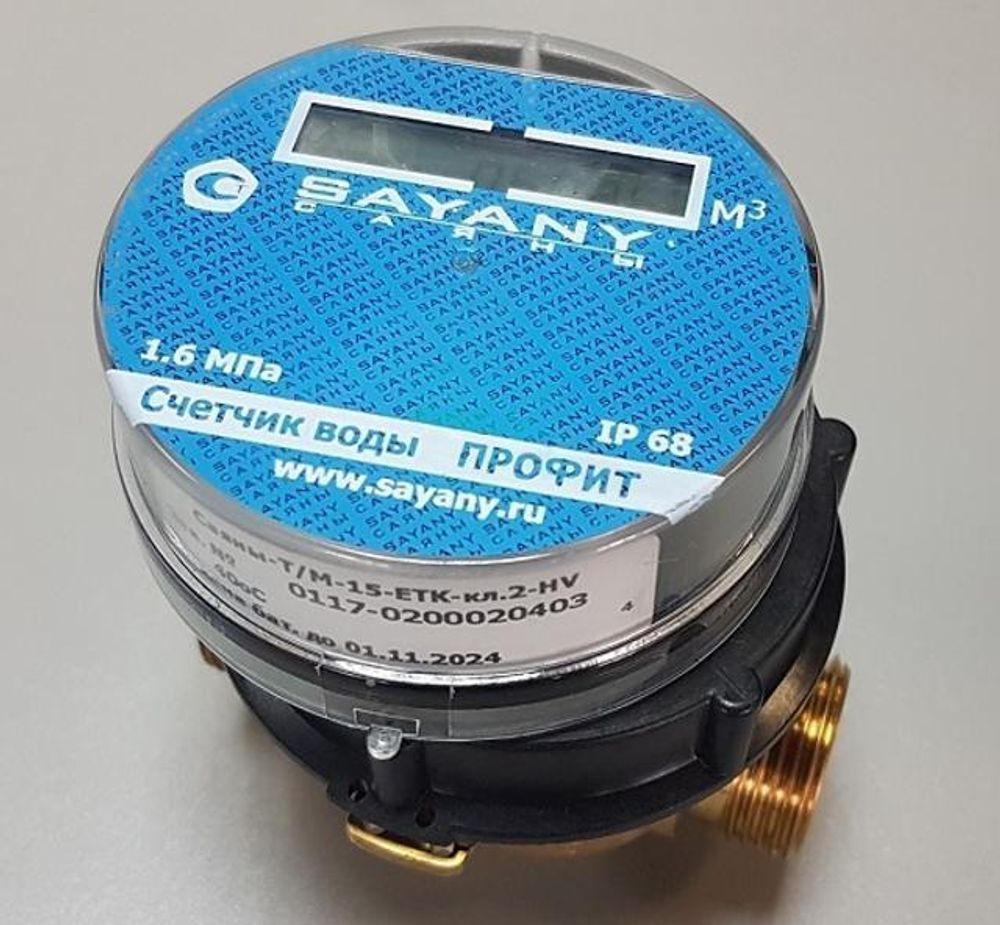

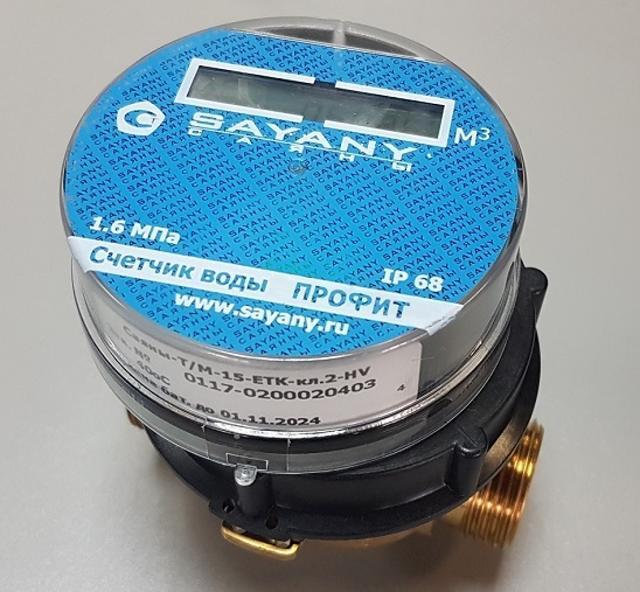

Принцип работы счетчика основан на измерениях числа оборотов крыльчатки, которая вращается под воздействием струй жидкости перпендикулярных к оси крыльчатки. На крыльчатке закреплены мишени из нержавеющей стали которые взаимодействуют, с электронным счетным блоком.
Конструктивно счетчик состоит из двух частей:
- патрубка с измерительной капсулой;
- электронного счетного блока.
сенсор электронного счетного блока в момент прохождение мишени, закрепленной на крыльчатке вблизи датчика формирует импульс, который поступает на микропроцессор, вычисляющий объем жидкости. Значение объема индицируется на жидкокристаллическом индикаторе (далее - ЖКИ);
Конструкция счетчика обеспечивает низкий износ пары подшипник-ось, что позволяет получить стабильные метрологические характеристики на протяжении всего срока службы счетчика. Отсутствие в конструкции счетчика материалов подверженных влиянию внешнего магнитного поля (исполнение "е"), гарантирует устойчивость к влиянию на работоспособность счетчика постоянного магнита.
Счетчики отличаются:
- диаметром условного прохода патрубка (Ду);
- рабочей температурой измеряемой среды (ETK; ETW);
- наличием импульсного выхода с нормированной ценой импульса (л/имп) – исполнение "i" или частотного не тарированного выхода, частота которого пропорциональна частоте вращения крыльчатки - исполнение "f";
- наличием радиовыхода (исполнение РМД);
- динамическим диапазоном измерений (gмин/gмакс) 1:100; 1:200 и 1:1000 соответственно;
- "1" - с нормированной относительной погрешностью измерений объема ±1 % для диапазона расходов от gt до gмакс и ±3 % для диапазона расходов от gмин до gt;
- "2" - с нормированной относительной погрешностью измерений объема ±2 % для диапазона расходов от gt до gмакс и ±5 % для диапазона расходов от gмин до gt;
- "0" - с индивидуальной градуировкой и нормированной относительной погрешностью измерений объема ±0,2 % для диапазона расходов от gt до gn и ±1 % для диапазона расходов от gмин до gt и от gn до gмакс (только для динамического диапазона 1:100, горизонтальной установки H);
Общие технические и метрологические характеристики | |||
Наименование характеристики | Значение | ||
Тип импульсного выхода (исполнение i) | открытый коллектор или геркон | ||
Форма выходного сигнала | меандр | ||
Максимальное значение напряжение, В | 24 | ||
Максимальный ток, мА | 10 | ||
Тип импульсного входа V2 /активный опрос/ (исполнение РМД) | "геркон/сухой контакт" или "открытый коллектор" | ||
(при подключении требуется соблюдать полярность) | |||
Длительность состояния подключённого выхода "замкнуто" или "разомкнуто", не менее - | 130 мс | ||
Емкость подключаемого кабеля/шлейфа, не более - | 3000 пФ | ||
Длина, не более | 50 м | ||
Параметры импульсов опроса: | |||
Длительность импульса ~ | 35 мкс | ||
Период следования импульсов опроса ~ | 62.5 мс (1/16 сек) | ||
Напряжение импульса, не более - | 3.6 Вольт | ||
Ток при опросе, не более – | 1 мА | ||
Диапазон температур измеряемой среды °C | |||
- ETK (холодной) | от +5 до +50 | ||
- ETW (горячей) | от +5 до +95 | ||
Пределы допускаемой относительной погрешности счетчиков: | исп. 2 | исп. 1 | исп. 0 |
в диапазоне расходов от gt до gмакс, % | 2 | 1 | - |
в диапазоне расходов от gмин до gt, % | 5 | 3 | 1 |
в диапазоне расходов от gt до gn, % | - | - | 0,2 |
в диапазоне расходов от gn до gмакс, % | - | - | 1 |
Диапазон измерений температуры для исполнения "РМД", °C | от 0 до +100 | ||
Пределы допускаемой абсолютной погрешности измерений температуры для исполнения "РМД", ºC | ±1,0 | ||
Пороговое значение температуры, °С | 40 | ||
Давление измеряемой среды, МПа, не более | 1,6 | ||
Потери давления на счетчике при номинальном расходе, МПа, не более | 0,063 | ||
Устойчивость к механическим воздействиям по ГОСТ Р 52931-08 | Группа N1 | ||
Степень защиты от проникновения пыли и влаги по ГОСТ 14254-96 | IP65, IP68 | ||
Метрологический класс по ГОСТ Р 50193.1-92 (ИСО 4064.1): | |||
- при горизонтальной установке, gмин/gмакс 1:100 и 1:200 | В и С | ||
- при вертикальной установке, gмин/gмакс 1:100 | А | ||
Напряжение внешнего источника питания постоянного тока для счетчика с комбинированным питанием (АКП), В | от 5 до 15 | ||
Ток потребления, мА, не более | 50 | ||
Частота радиоинтерфейса РМД, МГц | от 433,075 до 434,479 | ||
Допустимая мощность излучения, мВт, не более | 10 | ||
Протокол обмена | РМД | ||
Условия эксплуатации: | |||
- температура окружающего воздуха, °С | от 5 до 50 | ||
- относительная влажность воздуха, % | от 30 до 80 | ||
- атмосферное давление, кПа | от 84 до 107,6 | ||
Срок службы встроенной батареи лет, не менее | 6 | ||
Средний срок службы, лет, не менее | 12 |
Таблица 1 - Динамический диапазон 1:100 | ||||||||||
Наименование характеристики | Значение | |||||||||
Диаметр условного прохода, мм | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
Порог чувствительности (H), м3/ч | 0,005 | 0,0075 | 0,0125 | 0,0175 | 0,03 | 0,05 | 0,075 | 0,125 | 0,2 | 0,4 |
Порог чувствительности (V), м3/ч | 0,0075 | 0,012 | 0,019 | 0,0265 | 0,045 | 0,075 | 0,115 | 0,188 | 0,3 | 0,6 |
Минимальный расход gмин (H), м3/ч | 0,02 | 0,03 | 0,05 | 0,07 | 0,12 | 0,2 | 0,3 | 0,5 | 0,9 | 1,4 |
Минимальный расход gмин (V), м3/ч | 0,04 | 0,06 | 0,1 | 0,14 | 0,24 | 0,4 | 0,6 | 1 | 1,8 | 2,8 |
Переходной расход gt (H), м3/ч | 0,08 | 0,12 | 0,2 | 0,28 | 0,48 | 0,8 | 1,2 | 2 | 3,6 | 5,6 |
Переходной расход gt (V), м3/ч | 0,1 | 0,15 | 0,25 | 0,35 | 0,6 | 1 | 1,5 | 2,5 | 5 | 7 |
Номинальный расход, gn, м3/ч | 1 | 1,5 | 2,5 | 3,5 | 6 | 10 | 15 | 25 | 45 | 70 |
Максимальный расход, gмакс, м3/ч | 2 | 3 | 5 | 7 | 12 | 20 | 30 | 50 | 90 | 14 |
Таблица 2 - Динамический диапазон 1:200 | ||||||||||
Диаметр условного прохода, мм | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
Порог чувствительности (H), м3/ч | 0,003 | 0,005 | 0,008 | 0,012 | 0,02 | 0,3 | 0,03 | 0,05 | 0,09 | 0,14 |
Минимальный расход gмин (H), м3/ч | 0,01 | 0,015 | 0,025 | 0,035 | 0,06 | 0,1 | 0,09 | 0,15 | 0,27 | 0,42 |
Переходной расход gt (H), м3/ч | 0,015 | 0,0225 | 0,0375 | 0,0525 | 0,09 | 0,15 | 0,225 | 0,375 | 0,675 | 1,05 |
Номинальный расход, gn, м3/ч | 1 | 1,5 | 2,5 | 3,5 | 6 | 10 | 15 | 25 | 45 | 70 |
Максимальный расход, gмакс, м3/ч | 2 | 3 | 5 | 7 | 12 | 20 | 30 | 50 | 90 | 140 |
Таблица 3 - Динамический диапазон 1:1000 | ||||||||||
Диаметр условного прохода, мм | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
Порог чувствительности (H), м3/ч | 0,001 | 0,002 | 0,003 | 0,005 | 0,008 | 0,013 | 0,02 | 0,033 | 0,06 | 0,093 |
Минимальный расход gмин (H), м3/ч | 0,002 | 0,003 | 0,005 | 0,007 | 0,012 | 0,02 | 0,03 | 0,05 | 0,09 | 0,14 |
Переходной расход gt (H), м3/ч | 0,008 | 0,012 | 0,015 | 0,021 | 0,036 | 0,08 | 0,12 | 0,2 | 0,36 | 0,56 |
Номинальный расход, gn, м3/ч | 1 | 1,5 | 2,5 | 3,5 | 6 | 10 | 15 | 25 | 45 | 70 |
Максимальный расход, gмакс, м3/ч | 2 | 3 | 5 | 7 | 12 | 20 | 30 | 50 | 90 | 140 |
Таблица 4 – Индикация | ||||||||||
Диаметр условного прохода, мм | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
Цена веса выхода, л/имп по умолчанию* | 1 | 1 | 1 | 1 | 5 | 5 | 5 | 5 | 10 | 10 |
