Описание
Модификации
| Наименование |
|---|
| РМ-5-Т-И Ду 100 кл.А расходомер электромагнитный |
| РМ-5-Т-И Ду 100 кл.А расходомер электромагнитный (реверс) |
| РМ-5-Т-И Ду 100 расходомер электромагнитный (реверс) |
| РМ-5-Т-И Ду 15 кл.А расходомер электромагнитный |
| РМ-5-Т-И Ду 15 кл.А расходомер электромагнитный (реверс) |
| РМ-5-Т-И Ду 150 расходомер электромагнитный (реверс) |
| РМ-5-Т-И Ду 20 кл.А расходомер электромагнитный |
| РМ-5-Т-И Ду 20 расходомер электромагнитный (реверс) |
| РМ-5-Т-И Ду 25 кл.А расходомер электромагнитный |
| РМ-5-Т-И Ду 25 кл.А расходомер электромагнитный (реверс) |
| РМ-5-Т-И Ду 32 кл.А расходомер электромагнитный |
| РМ-5-Т-И Ду 32 кл.А расходомер электромагнитный (реверс) |
| РМ-5-Т-И Ду 32 расходомер электромагнитный (реверс) |
| РМ-5-Т-И Ду 40 кл.А расходомер электромагнитный |
| РМ-5-Т-И Ду 40 кл.А расходомер электромагнитный (реверс) |
| РМ-5-Т-И Ду 50 кл.А расходомер электромагнитный |
| РМ-5-Т-И Ду 50 расходомер электромагнитный (реверс) |
| РМ-5-Т-И Ду 65 кл.А расходомер электромагнитный (реверс) |
| РМ-5-Т-И Ду 80 кл.А расходомер электромагнитный |
| РМ-5-Т-И Ду 80 расходомер электромагнитный (реверс) |

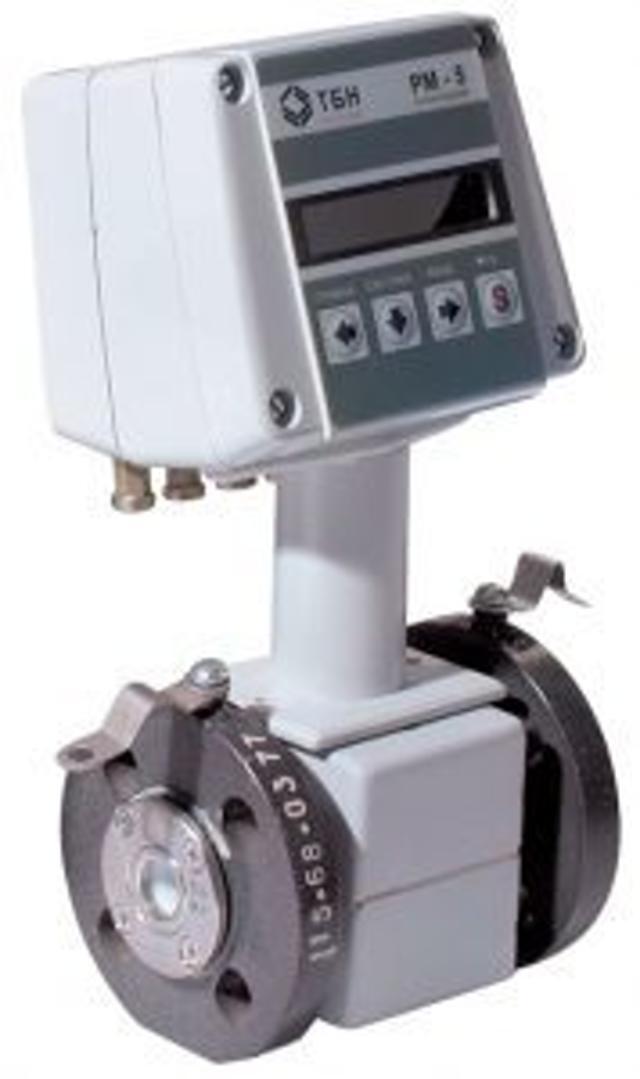

РМ-5-Т-И обеспечивают представление сигнала измерительной информации виде электрических импульсов, каждый из которых, в зависимости от условного прохода датчика расхода, соответствует установленным значениям объёма измеряемой среды.
РМ-5-Т-И обеспечивают выдачу в кодах интерфейса RS-485 (совместно с периферийными устройствами и в кодах интерфейса RS-232) следующей информации:
- Текущего значения объёмного расхода жидкости в трубопроводе, м3/ч;
- Сведения о модификации РМ-5-Т-И, настроечных параметрах и текущем состоянии, которые при отключении сетевого питания сохраняются в энергонезависимой памяти не менее 10 лет.
Примечания
- Значение текущего расхода, определенное с нормированной погрешностью используется при поверке РМ-5-Т-И.
- Данная информация может отображаться на дисплее вспомогательного компонента — периферийного устройства АП-5.
Наибольшая масса (в килограммах) РМ-5-Т-И в зависимости от условного прохода DN соответствует значениям, указанным в таблице.
| DN | 15 | 15(р) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Масса, кг | 1,8 | 2,4 | 2,7 | 3,3 | 4,7 | 6 | 7,9 | 9,5 | 12,5 | 17,2 | 32,8 | 50,1 | 92 |
Габаритные установочные и присоединительные размеры датчиков расхода РМ-5-Т-И
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D, мм | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 300 | 360 | 485 |
| D1, мм | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 250 | 310 | 430 |
| d, мм | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 18 | 22 | 26 | 26 | 30 |
| N, шт | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 16 |
| L, мм | 135 ± 3 | 153 ± 3 | 155 ± 3 | 160 ± 3 | 200 ± 4 | 205 ± 4 | 210 ± 5 | 240 ± 5 | 250 ± 5 | 320 ± 7 | 360 ± 7 | 450 ± 7 |
| H, мм | 203 | 205 | 205 | 212 | 217 | 226 | 233 | 245 | 255 | 274 | 302 | 360 |
| Масса, кг | 1,8 | 2,7 | 3,3 | 4,7 | 6,0 | 7,9 | 9,5 | 12,5 | 17,2 | 32,8 | 50,1 | 92,0 |
Значения параметров рабочих сред, где проводятся измерения с помощью РМ-5-Т-И, должны удовлетворять следующим требованиям:
- Избыточное давление, МПа до 1,6 (по заказу 2,5);
температура, °С от 1 до 150; - Удельная электрическая проводимость, См/м от 10–3 до 10;
- Допускаемые пределы измерений объёмного расхода для РМ-5-Т-И: нижний Gmin и верхний Gmax, а
- Также значение объёма, соответствующее одному импульсу, указаны в таблице.
| DN | Значение объёма на импульс, м3/имп | Объёмный расход, м3/ч | |
|---|---|---|---|
| G min | G max | ||
| 15(р) | 0,0004 | 0,0025 | 2,5 |
| 15 | 0,001 | 0,006 | 6 |
| 20 | 0,0018 | 0,011 | 11 |
| 25 | 0,0025 | 0,016 | 16 |
| 32 | 0,005 | 0,03 | 30 |
| 40 | 0,007 | 0,04 | 40 |
| 50 | 0,01 | 0,06 | 60 |
| 65 | 0,015 | 0,1 | 100 |
| 80 | 0,025 | 0,16 | 160 |
| 100 | 0,04 | 0,25 | 250 |
| 150 | 0,1 | 0,6 | 600 |
| 200 | 0,15 | 1,0 | 1000 |
| 300 | 0,4 | 2,5 | 2500 |
Пределы допускаемой относительной погрешности канала объёма РМ-5-Т-И по заказу могут нормироваться следующим способом:
- Штатно по ГОСТ 28723 в зависимости от классов точности преобразователей расхода ПРЭ, на основе которых выполнены РМ-5-Т-И
| Поддиапазоны измерений | Пределы допускаемой относительной погрешности РМ-5- Т-И, % | ||
| Для ПРЭ класса А | Для ПРЭ класса В | Для ПРЭ класса С | |
| 250 < Gmax/G ≤ 1000 | ± 1,0 | ± 2,0 | ± 3,0 |
| 50 < Gmax/G ≤ 250 | ± 1,0 | ± 1,0 | ± 2,0 |
| 25 < Gmax/G ≤ 50 | ± 0,5 | ± 1,0 | ± 2,0 |
| 1 ≤ Gmax/G ≤ 25 | ± 0,5 | ± 0,5 | ± 1,0 |
