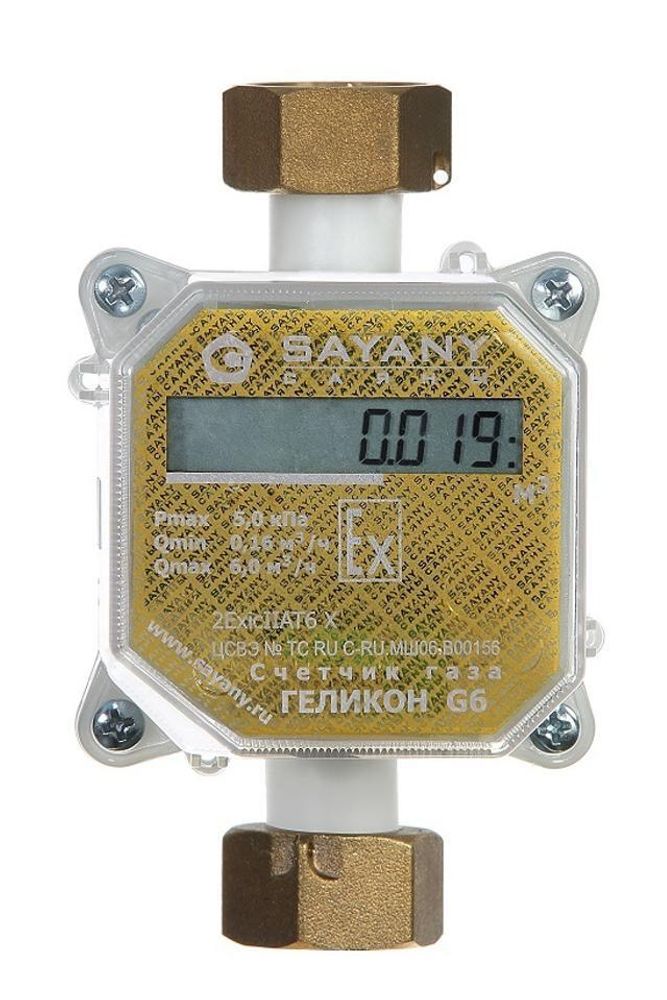

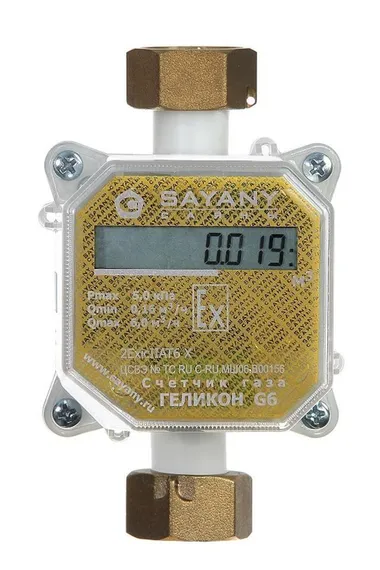

![Счетчик газа "Геликон"](https://static.insales-cdn.com/images/products/1/7947/672218891/64064de.jpg "Счетчик газа "Геликон"")
Принцип работы счетчика основан на измерениях частоты колебаний струйного автогенератора (САГ) пропорциональной расходу газа. Частота колебаний детектируется пьезоэлементом, генерирующим электрический сигнал с частотой, равной частоте колебаний САГ. Сигнал формируется усилителем-формирователем и поступает на микропроцессорное устройство, которое вычисляет объем газа, прошедший через счетчик и формирует импульсы с нормированной ценой на выходе счетчика. Значение объема индицируется на жидкокристаллическом индикаторе.
Счетчик состоит из двух частей:
- патрубок;
- измерительный блок.
Счетчики имеют следующие исполнения:
- G1,6", "G2,5", "G4", "G6", "G10", - отличающиеся максимальным расходом измеряемого газа;
- "тк", - отличающееся наличием температурной коррекции с приведением измеряемого объёма газа к стандартным условиям по температуре (+20 °С) по ГОСТ 2939-69.
- "i", - отличающееся наличием импульсного выхода;
- "п" - пластиковый патрубок и "м" - металлический патрубок;
- "h" и "c", - отличающиеся диапазоном температур рабочей и окружающей среды;
- "n" и "s", - отличающееся расширенным динамическим диапазоном;
- "1" и "1,5", - отличающееся погрешностью измерений.
| Наименование характеристики | Ед | Значение характеристики | |||||
| Типоразмер | G1,6 | G2,5 | G4,0 | G6,0 | G10 | ||
| Максимальный расход, gmax | м3/ч | 1,6 | 2,5 | 4 | 6 | 10 | |
| Минимальный расход, gmin · Исполнение «n» · Исполнение «s» | м3/ч | 0,04 0,02 | 0,063 0,03 | 0,1 0,05 | 0,16 0,08 | 0,25 0,12 | |
| Пределы основной относительной погрешности измерений объема: | Исполнение «1» | Исполнение «1,5» | |||||
| • в диапазоне от gmin до 0.2 gmax • в диапазоне от 0.2 gmax до gmax | % | ± 2,0 ± 1,0 | ± 3,0 ± 1,5 | ||||
| Дополнительная погрешность от изменения температуры газа (для исполнения без температурной коррекции), не более | % | 0,147*(Т-20) | |||||
| Максимальное давление газа | кПа | 5 | |||||
| Потеря давления на максимальном расходе, не более | кПа | 1,4 | |||||
| Температура рабочей и окружающей среды · исполнение «h» · исполнение «с» | °C |
-10 до +50 -40 до + 50 | |||||
| Тип импульсного выхода Форма выходного сигнала Максимальный ток Максимальное значение напряжение |
мА В | открытый коллектор меандр 0,9 3,7 | |||||
| Вес импульса | м3/имп | 0,001 | |||||
| Относительная влажность, не более | % | 95 при температуре +35 оС | |||||
| Электрическое сопротивление корпуса счетчика (для исполнения «п»), не менее | МОм | 100 | |||||
| Емкость счетного устройства | м3 | 999999,999 | |||||
| Цена единицы младшего разряда | м3 | 0.001 | |||||
| Питание – литиевый элемент 2/3АА напряжением | В | 3,6 | |||||
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP65 | ||||||
| Срок службы элемента питания, не менее | лет | 12+1 | |||||
| Межпроверочный интервал | лет | 12 | |||||
