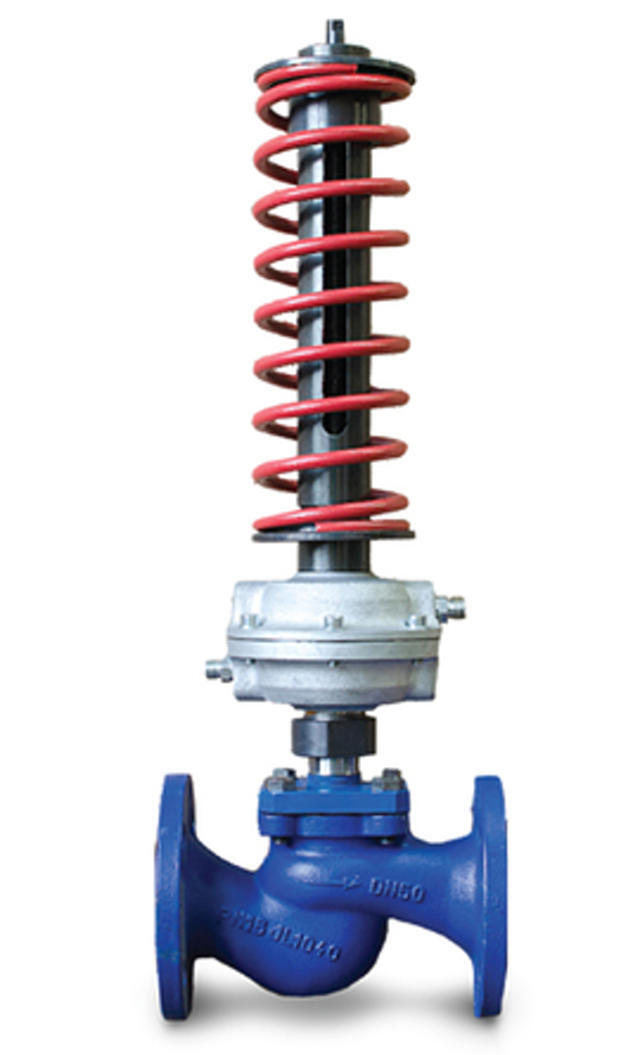

Описание
| Деталь | Материал |
|---|---|
| Корпус | СЧ 20 |
| Мембранная коробка | Сталь 20 |
| Мембрана | EPDM |
| Седло | СТ 20Х13 |
| Плунжер | СТ 20Х13 |
| Пружина | 60С2А |
| Винт регулировочный | Сталь 45 |
| Шток | СТ 40Х13 |
| Уплотнение штока | Резино-фторопластовое |
| Диаметр номинальный DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условная пропускная способность, Kvy, м3/ч | 0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0 | 1,6 2,5 4 6,3 | 1,6 2,5 4,0 6,3 8 10 | 6,3 10 16 | 10 16 20 25 | 10 16 25 32 40 | 25 40 50 63 | 40 63 80 100 | 63 100 125 | 100 125 160 | 160 280 | 250 360 450 630 |
| Давление номинальное PN, МПа | 1,6 | |||||||||||
| Температура рабочей среды, оС | -15…+150 | |||||||||||
| Диапазон настройки давления регулятора, МПа (кгс/см2) | 0,01..1,2 (0,1..12) | |||||||||||
| Номер диапазона настройки стабилизирующего давления | 0 – от 0,01 до 0,1 МПа (цвет пружины – СЕРЫЙ) 1 – от 0,04 до 0,16 МПа (цвет пружины – ЖЕЛТЫЙ) 2 – от 0,1 до 0,4 МПа (цвет пружины – КРАСНЫЙ) 3 – от 0,3 до 0,7 МПа (цвет пружины – СИНИЙ) 4 – от 0,6 до 1,2 МПа (цвет пружины – ЧЕРНЫЙ) | |||||||||||
| Зона пропорциональности, %, не более | 6 | |||||||||||
| Зона нечувствительности, %, не более | 2,5 | |||||||||||
| Постоянная времени, сек, не более | 25 | |||||||||||
| Относительная протечка, %, не более | 0,05 от Kvy | |||||||||||
| Присоединение к трубопроводу | фланцевое (исполнение 1 по ГОСТ 12815-80) | |||||||||||
| Температура окружающей среды, оС | -5…+55 | |||||||||||

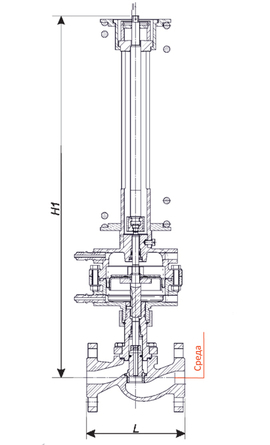

Габаритные размеры
| Диаметр номинальный DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L,мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H1, мм | 535 | 545 | 575 | 595 | 600 | 610 | 625 | 630 | 660 | 690 | 740 | 1200 |
| Масса, кг, не более | 10 | 11,5 | 14 | 18 | 20 | 22 | 32 | 38 | 45 | 50 | 60 | 140 |
Усилие на штоке клапан
| Обозначение регулятора | Обозначение комплекта | Состав комплекта | Кол-во |
|---|---|---|---|
| Регулятор перепада давления (РА-М) | МК-1.1 | Адаптер G1/2" x G1/4>> | 2 |
| Врезное кольцо | 4 | ||
| Затяжная гайка | 4 | ||
| Корпус G1/4>> | 2 | ||
| Корпус М12 х 1,5 | 2 | ||
| Трубка медная | 1,5; 0,5 м | ||
| Регулятор давления "После себя" (РА-А) Регулятор давления "До себя" (РА-В) | МК-2.1 | Адаптер G1/2" x G1/4>> | 1 |
| Врезное кольцо | 3 | ||
| Затяжная гайка | 3 | ||
| Корпус G1/4>> | 1 | ||
| Корпус М12 х 1,5 | 2 | ||
| Трубка медная | 0,5; 0,3 м |
