| Наименование |
|---|
| Теплообменник XGM 032H-1 90 |
| Теплообменник XGM 032L-1 60 |
| Теплообменник XGM 032M-1 20 |
| Теплообменник XGM 032M-1 60 |
| Теплообменник XGM 050H-1 130 |
| Теплообменник XGM 050L-1 50 |
| Наименование показателя | Значение (характеристика) |
|---|---|
| Рабочая температура,°С | от –30 до +200 |
| Рабочее давление, бар | до 25 |
| Материал прокладок | EPDM, Nitril, Viton |
| Материал пластин | AISI 304, AISI 316, SMO 254, Titanium, Hastelloy C-276 |
| Теплоноситель | вода, пар, этиленгликоль, масла, нефть, кислоты, пищевые жидкости, фреоны |
Особенности
- Индивидуальный расчет каждого теплообменника с использованием собственного программного обеспечения.
- Соблюдение собственной технической политики компании гарантирует работоспособность теплообменников.
- Возможность доработки конструкции теплообменника под требования Заказчика.
- Возможность использования теплообменников в процессах с применением агрессивных сред.
- Средний срок изготовления разборного пластинчатого теплообменника — менее 3 дней.
- Широкий типоразмерный ряд.
- Комплектация теплообменников ответными фланцами требуемого типа.
- Стойкость окрашивания теплообменного оборудования составляет более 10 лет.
- Полное соответствие требованиям нормативных документов.
- Оперативное гарантийное и постгарантийное обслуживание теплообменников во всех регионах страны.

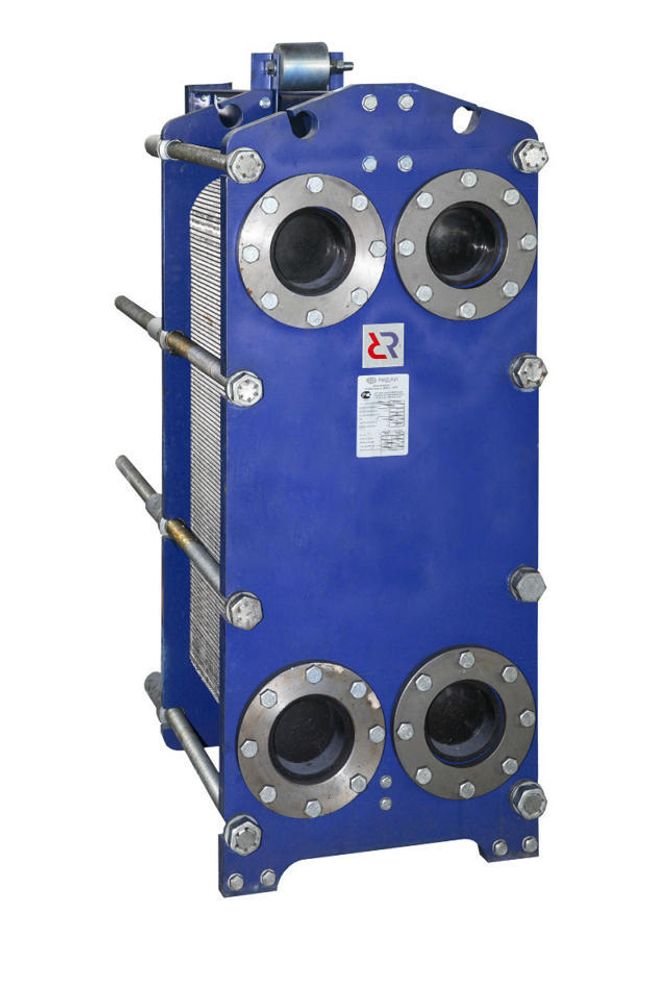

Принцип работы разборного пластинчатого теплообменника
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.
