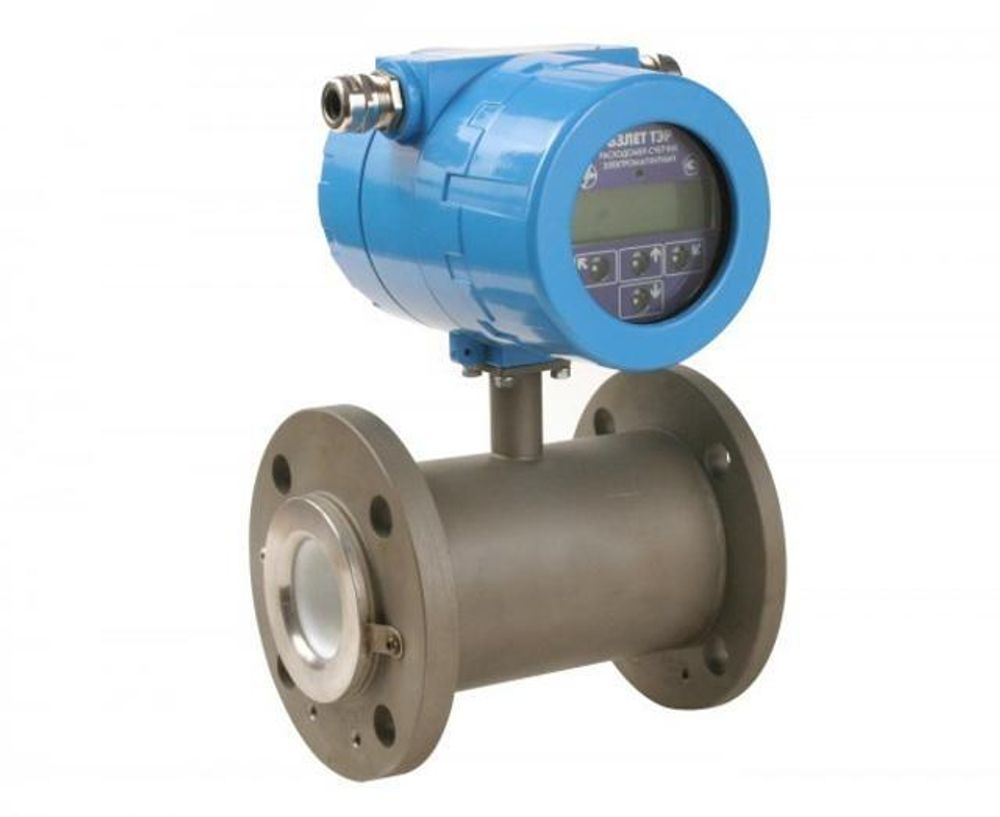

Описание
Тип присоединения:
- «сэндвич» (DN 10 и DN 15);
- фланцевое (от DN 20 до DN 300).
Погрешность измерения:
- ±0,35 % - основная относительная в диапазоне расходов от 0,03×Qv наиб до Qv наиб;
- ±0,35 % - основная приведенная в диапазоне расходов от 0,001×Qv наиб до 0,03×Qv наиб;
- повторяемость результатов измерения - ±0,2 %.
Отличительные особенности:
- высокая точность, стабильность и повторяемость результатов измерения;
- измерение расхода и объема реверсивного потока;
- контроль заполнения трубопровода;
- использование различных материалов электродов (нержавеющая сталь, титан, тантал);
- возможность монтажа на полимерные трубы без заземляющих колец;
- уровень взрывозащиты – «взрывобезопасное оборудование». Вид взрывозащиты – взрывонепроницаемая оболочка («d») и искробезопасная электрическая цепь «ib»;
- установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей;
- расчет массового расхода и массы при введении в прибор значения плотности контролируемой жидкости.
Вывод информации:
- на жидкокристаллический индикатор;
- в виде импульсов с нормированным весом на два универсальных выхода;
- гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
- по последовательному интерфейсу RS-485 (протокол ModBus).
Сферы применения
- Газовое хозяйство
- Горно-добывающая промышленность
- Пищевая промышленность
- Химическая и нефтеперерабатывающая промышленность
- Целлюлозно-бумажная промышленность
- Металлургия
- Энергоснабжающие организации
Характеристика | Значение | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный диаметр, DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч | 2,83 | 6,37 | 11,32 | 17,69 | 29 | 45 | 71 | 120 | 181 | 283 | 637 | 1132 | 2547 |
Давление в трубопроводе, МПа: - для исполнения "сэндвич" - для фланцевого исполнения DN 20-DN 150 |
не более 2,5 не более 2,5 (4,0 по заказу) | ||||||||||||
Удельная электропроводность жидкости, См/м | не менее 10-4 | ||||||||||||
Диапазон температуры жидкости, °С | от минус 10 до 150 | ||||||||||||
Диапазон температуры окружающей среды, °С | от минус 30 до 70 | ||||||||||||
Степень защиты | IP67 | ||||||||||||
Напряжение питания, В | =24 | ||||||||||||
Маркировка взрывозащиты | 1Ex d [id] IIC T6...T3 Gb X | ||||||||||||
Средний срок службы, лет | 12 | ||||||||||||
Гарантийный срок эксплуатации, мес. | 21 |
Характеристики входных и выходных искробезопасных цепей
Искробезопасные цепи | U0,В | Ui,В | I0,мА | Ii,мА | C0,мкФ | Ci,мкФ | L0,мГн | Li,мГн | Pi,Вт | P0,Вт |
---|---|---|---|---|---|---|---|---|---|---|
Токовый выход | 22,2 | 30 | 120 | 105 | 0,14 | ~0 | 0,2 | ~0 | 2,0 | 0,7 |
Интерфейс RS-485, универсальные выходы, логический вход | 11,1 | 16 | 285 | 160 | 0,38 | ~0 | 0,25 | ~0 | 1,0 | 0,8 |
Массогабаритные характеристики:
DN | 10 | 15 | 2О | 25 | 32 | 4О | 5О | 65 | 8О | 1ОО | 15О | 200 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Длина проточной части, мм | 93 | 93 | 150 | 200 | 200 | 200 | 200 | 200 | 200 | 250 | 270 | 340 | 500 |
Высота расходомера, мм | 240 | 240 | 270 | 280 | 290 | 300 | 315 | 325 | 340 | 370 | 430 | 493 | 607 |
Масса (не более), кг | 3,9 | 4,0 | 6,0 | 6,8 | 8,5 | 10 | 11,3 | 14,0 | 16,0 | 22,4 | 35,3 | 58,0 | 109,0 |
