Описание
Тип присоединения:
- «сэндвич» (DN 10 и DN 15)
- фланцевое (от DN 20 до DN 300)
Погрешность измерения:
- ±0,35 % - основная относительная в диапазоне расходов от 0,03×Qv наиб до Qv наиб;
- ±0,35 % - основная приведенная в диапазоне расходов от 0,001×Qv наиб до 0,03×Qv наиб;
- повторяемость результатов измерения — ±0,2 %
Отличительные особенности:

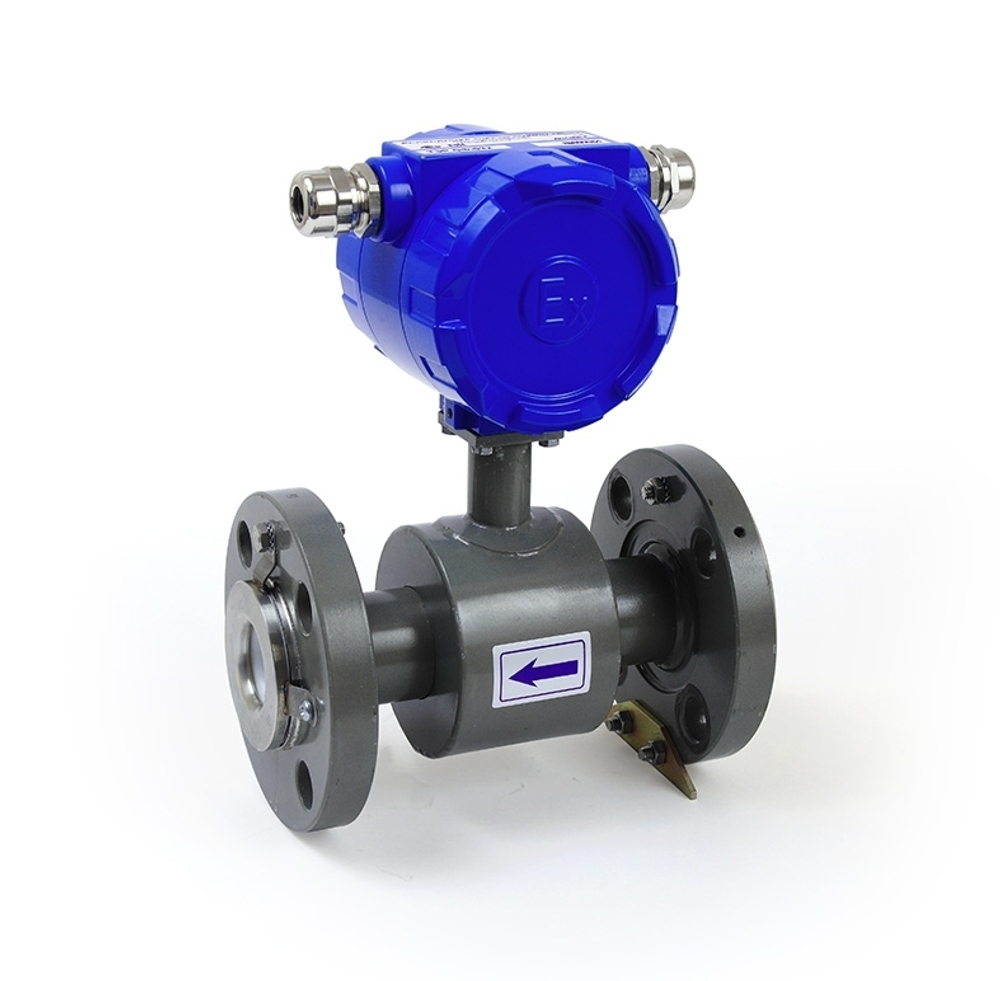

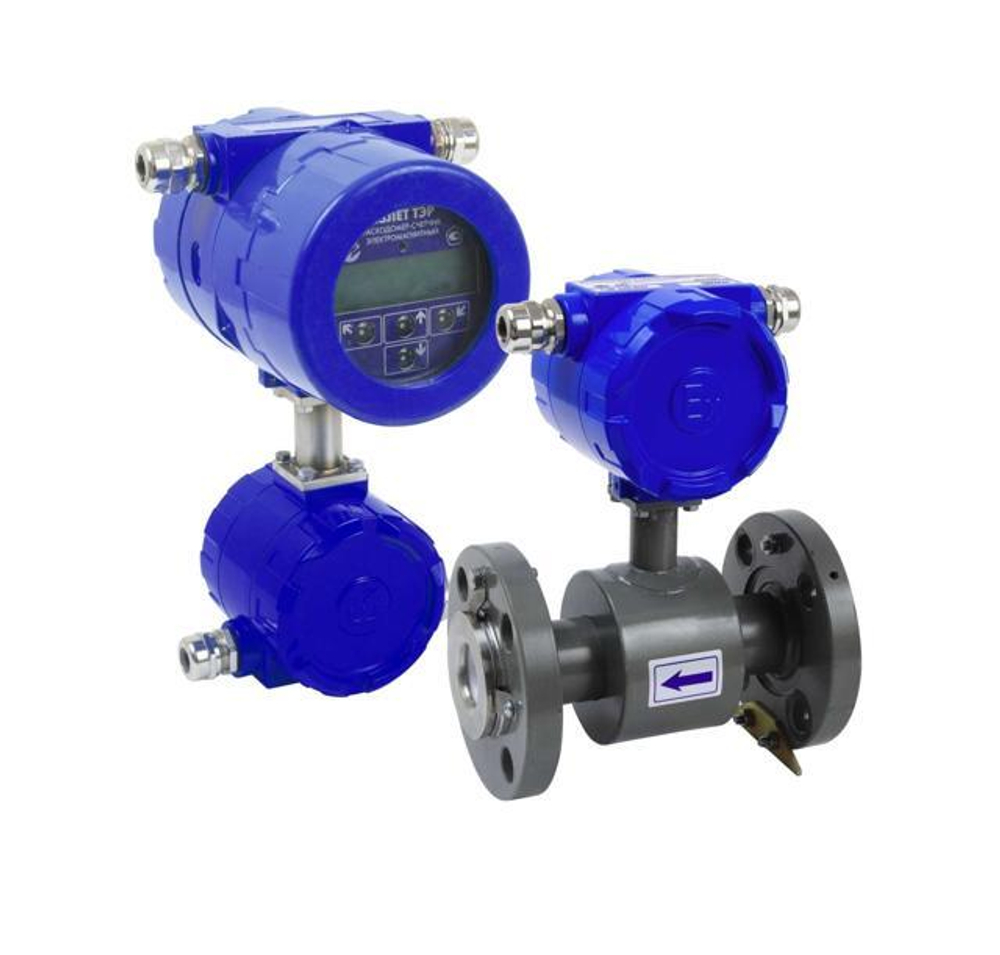

- расходомер состоит из датчика (ППРЭ) и удаленного от него электронного блока (ВП);
- расчет массового расхода и массы при введении в прибор значения плотности жидкости;
- высокая точность, стабильность и повторяемость результатов измерения;
- измерение расхода и объема реверсивного потока;
- контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
- режим дозирования;
- использование различных материалов электродов (нержавеющая сталь, титан, тантал);
- возможность монтажа на полимерные трубы без заземляющих колец;
- установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей;
- устанавливаемый в трубопровод датчик не содержит активных электронных компонентов;
- датчик подключается к электронному блоку двумя кабелями;
- максимальное удаление датчика от электронного блока до 10 м.
Сферы применения
- Водоканализационное хозяйство
- Газовое хозяйство
- Горно-добывающая промышленность
- Пищевая промышленность
- Химическая и нефтеперерабатывающая промышленность
- Целлюлозно-бумажная промышленность
- Металлургия
- Энергоснабжающие организации
| Характеристика | Значение | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр, DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
| Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м3/ч | 2,83 | 6,37 | 11,32 | 17,69 | 29 | 45 | 71 | 120 | 181 | 283 | 637 | 1132 | 2547 |
| Давление в трубопроводе, МПа | не более 2,5(4,0 по заказу для фланцованного исполнения) | ||||||||||||
| Удельная электропроводность жидкости, См/м | не менее 10-4 | ||||||||||||
| Диапазон температуры жидкости, °С | от минус 10 до 150 | ||||||||||||
| Диапазон температуры окружающей среды, °С | от минус 25 до 70 | ||||||||||||
| Степень защиты | IP67 | ||||||||||||
| Напряжение питания, В | =24 | ||||||||||||
| Средний срок службы, лет | 12 | ||||||||||||
| Гарантийный срок эксплуатации, мес. | 21 | ||||||||||||
Вывод информации:
- на графический высококонтрастный жидкокристаллический индикатор с постоянной подсветкой;
- в виде импульсов с нормированным весом на два универсальных выхода;
- гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
- по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу).
Массогабаритные характеристики счетчика:
| Характеристика/Исполнения | Сендвич | Фланец | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр, DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
| Длина проточной части, мм | 93 | 93 | 150 | 200 | 200 | 200 | 200 | 200 | 200 | 250 | 270 | 340 | 500 |
| Высота, мм | 214 | 214 | 244 | 254 | 264 | 274 | 289 | 299 | 314 | 344 | 404 | 467 | 581 |
| Масса (не более), кг | 2,6 | 2,7 | 4,8 | 5,4 | 6,9 | 7,8 | 9,3 | 10,7 | 12,8 | 18,9 | 32,4 | 51,2 | 97,2 |

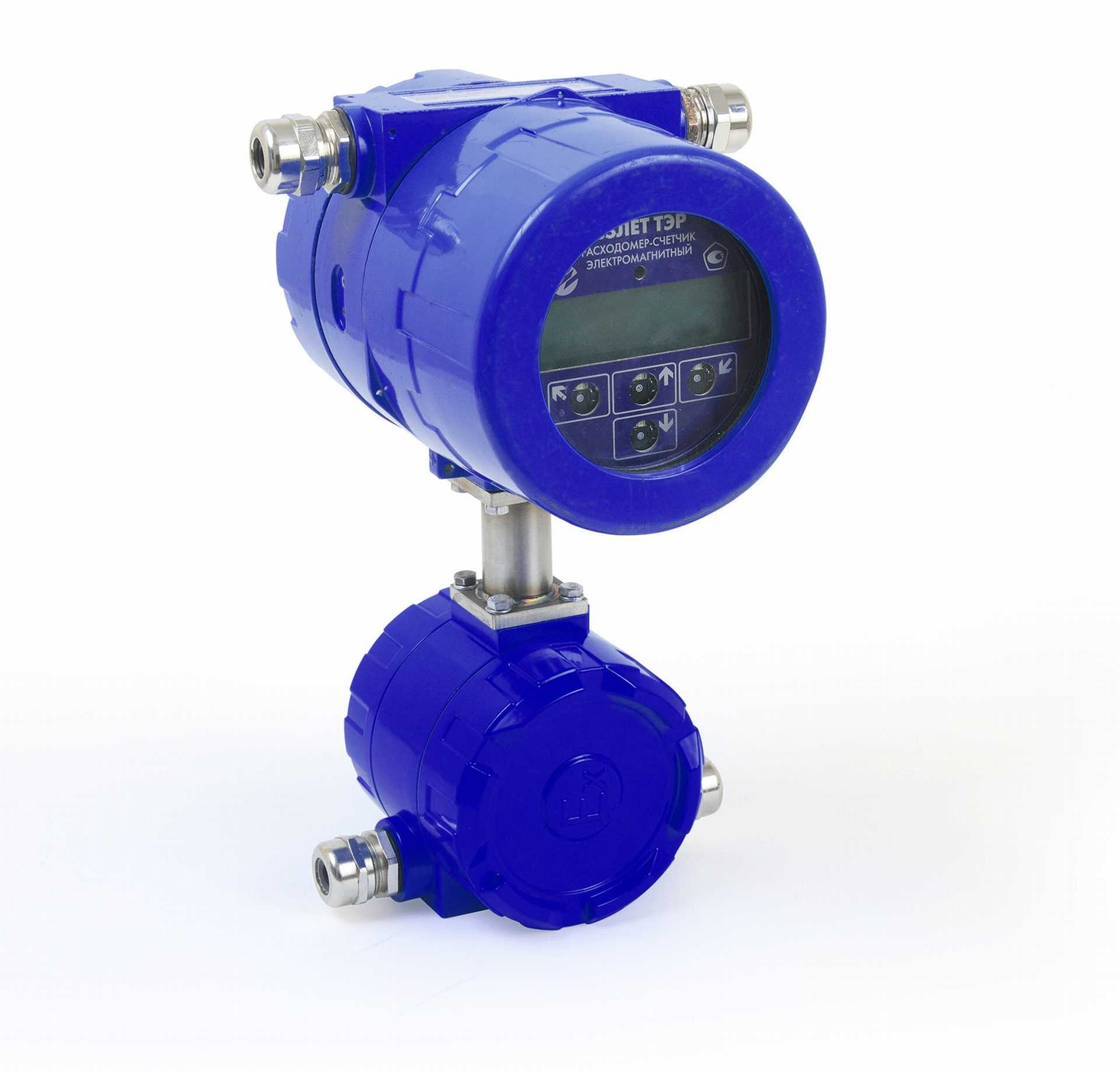

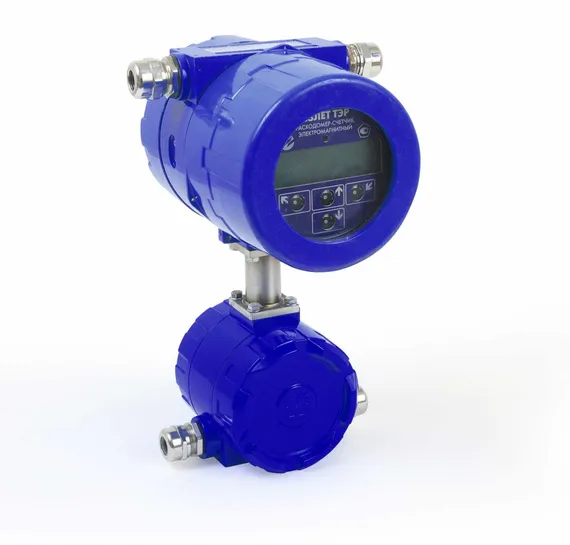

Массогабаритные характеристики ВП для всех DN:
- Длина - 172 мм;
- Высота - 288 мм;
- Масса - 4,0 кг.
