Описание
Тип присоединения:

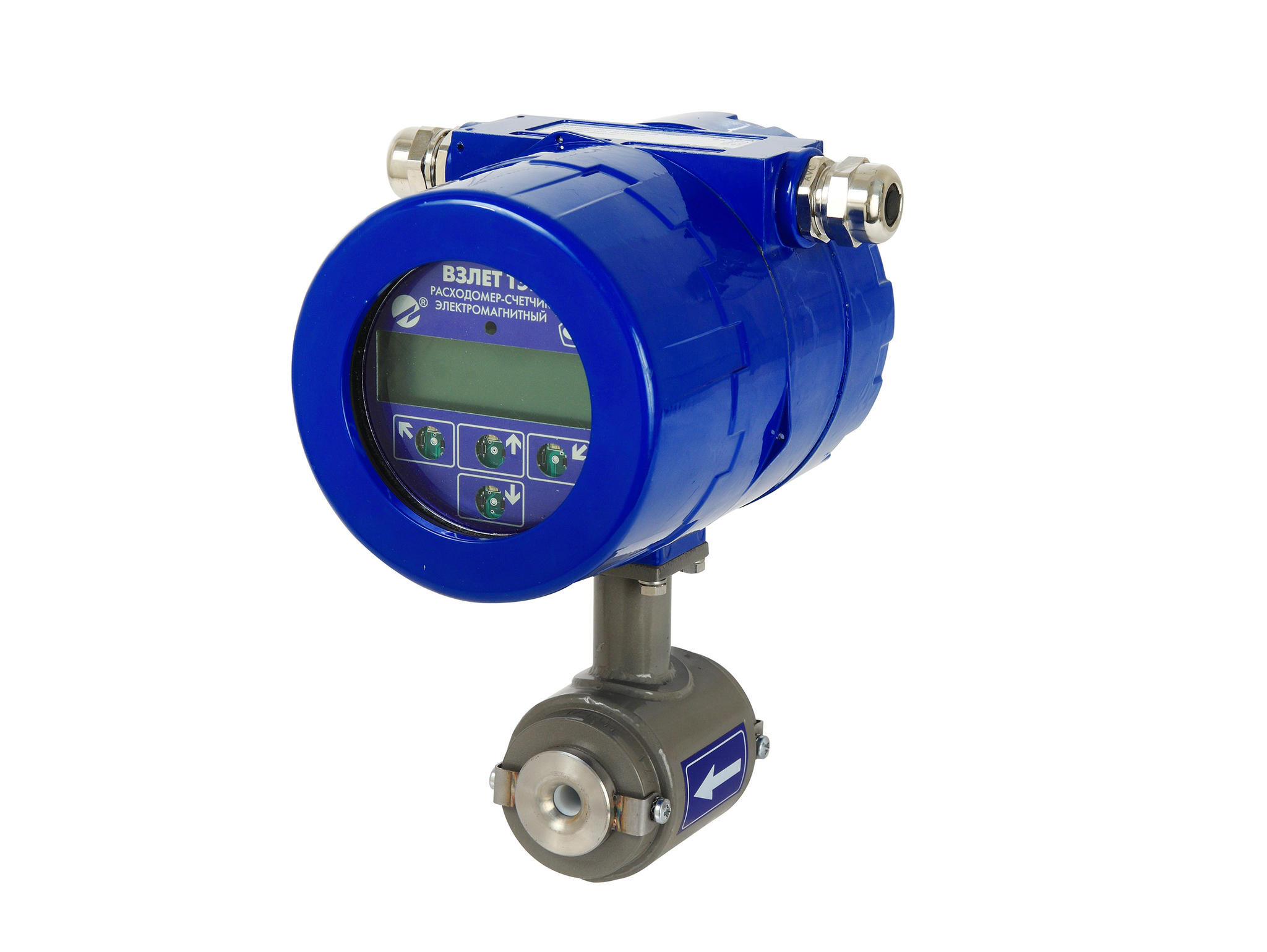

Взлет ТЭР хС — «сэндвич» (DN 10 и DN 15);

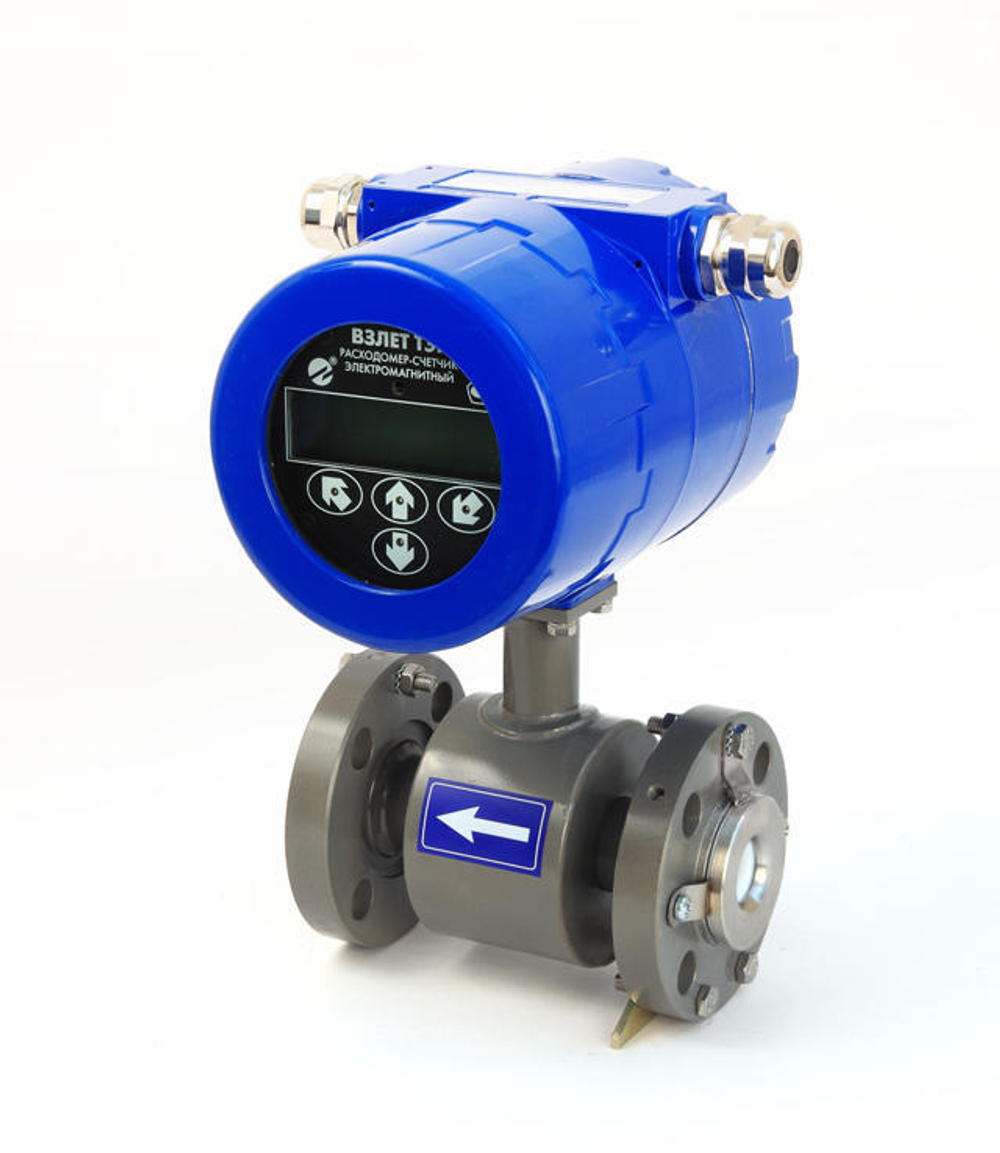

Взлет ТЭР хФ — фланцевое (от DN 20 до DN 300);

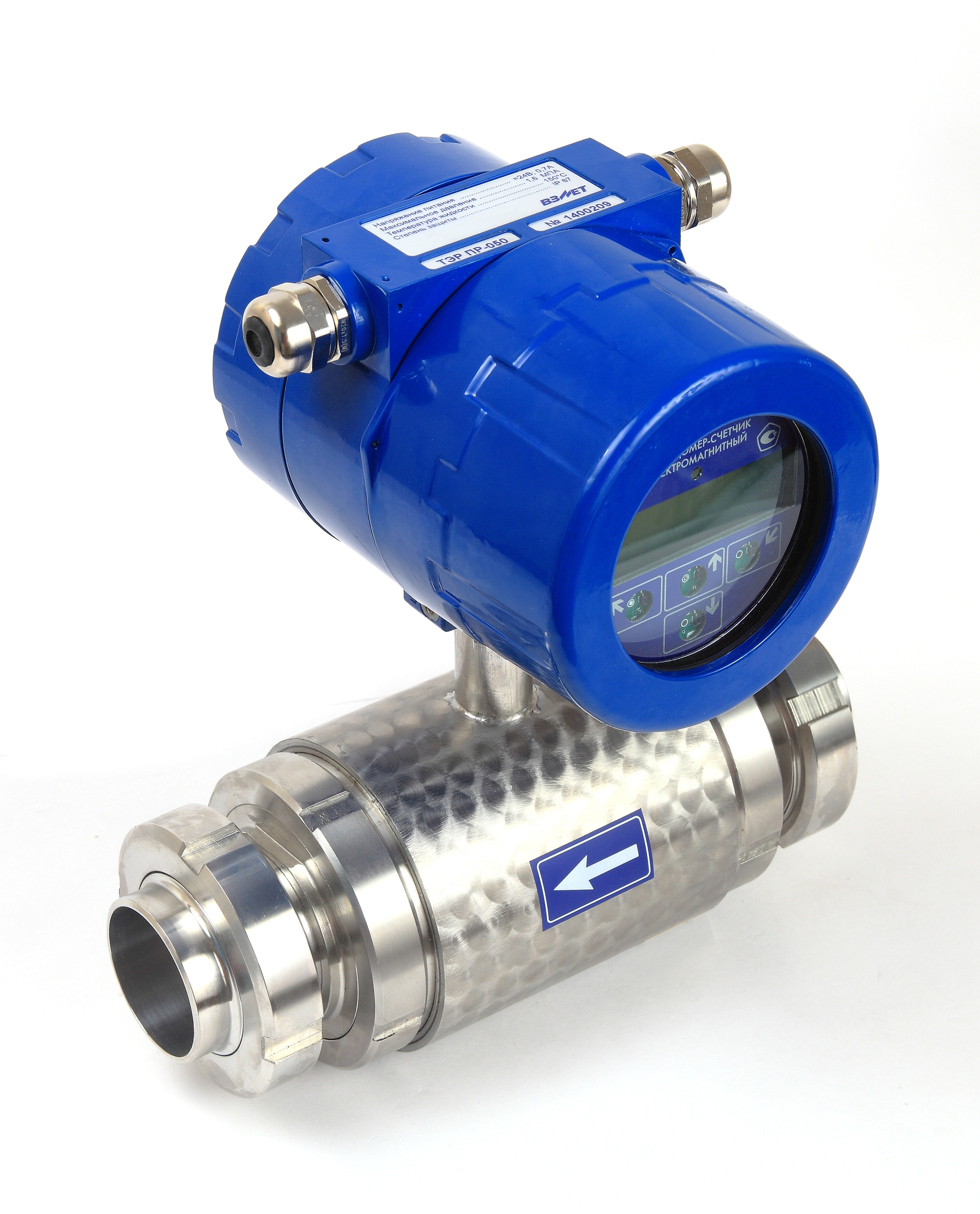

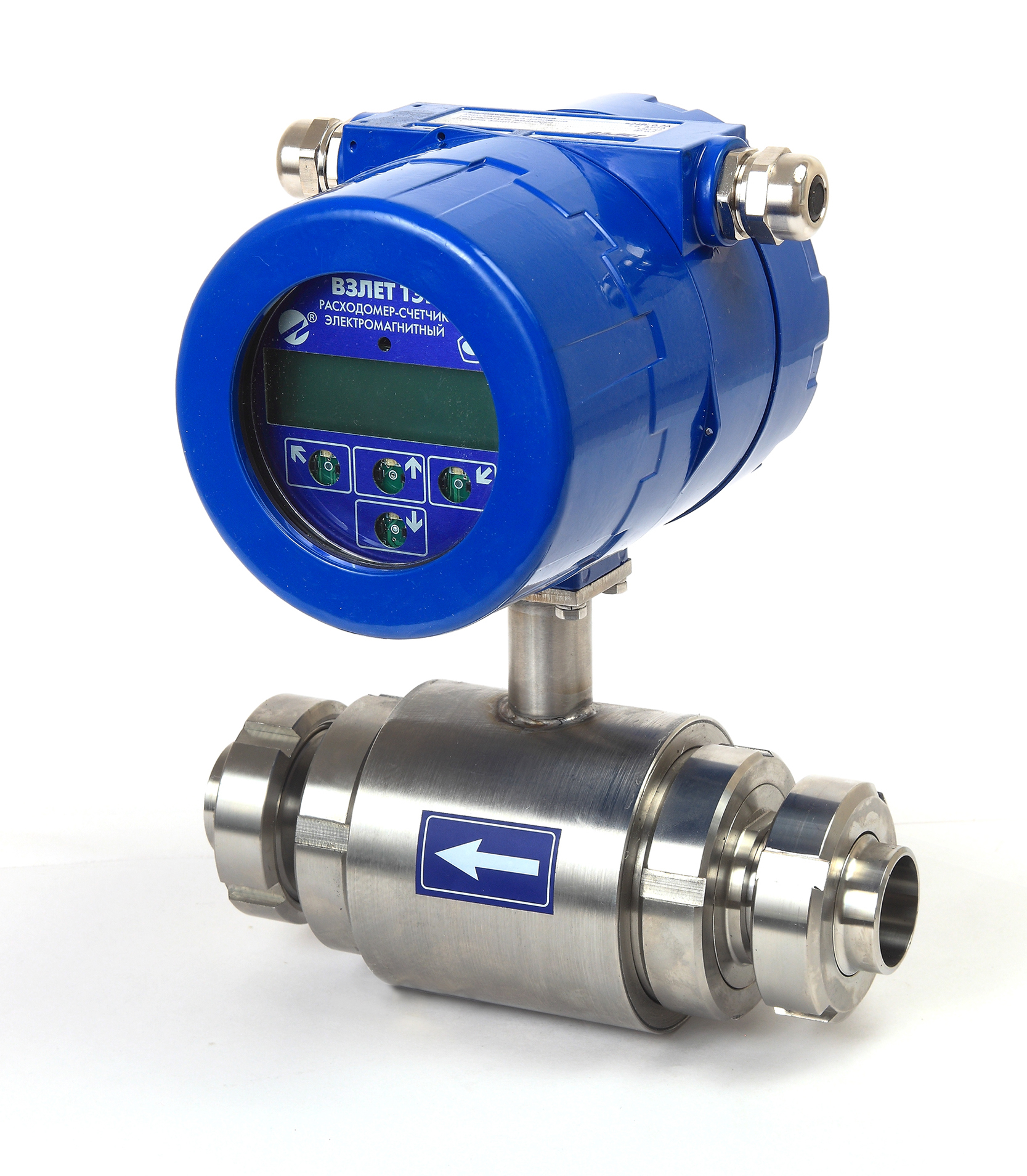

Взлет ТЭР хР — «молочная муфта» (DN 15, DN 32, DN 40, DN 50, DN 80).
Погрешность измерения:
±0,35 % - основная относительная в диапазоне расходов от 0,03×Qv наиб до Qv наиб;
±0,35 % - основная приведенная в диапазоне расходов от 0,001×Qv наиб до 0,03×Qv наиб;
повторяемость результатов измерения — ±0,2 %
Отличительные особенности:
- расчет массового расхода и массы при введении в прибор значения плотности жидкости;
- высокая точность, стабильность и повторяемость результатов измерения;
- измерение расхода и объема реверсивного потока;
- контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
режим дозирования; - использование различных материалов электродов (нержавеющая сталь, титан, тантал);
- возможность монтажа на полимерные трубы без заземляющих колец;
- установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей.
Вывод информации:
- на графический высококонтрастный жидкокристаллический индикатор с постоянной подсветкой;
- в виде импульсов с нормированным весом на два универсальных выхода;
- гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
- по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу).
Сферы применения
- Водоканализационное хозяйство
- Газовое хозяйство
- Горно-добывающая промышленность
- Пищевая промышленность
- Химическая и нефтеперерабатывающая промышленность
- Целлюлозно-бумажная промышленность
- Металлургия
- Энергоснабжающие организации
| Характеристика | Значение | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр, DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
| Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч | 2,83 | 6,37 | 11,32 | 17,69 | 29 | 45 | 71 | 120 | 181 | 283 | 637 | 1132 | 2547 |
| Давление в трубопроводе, МПа | не более 2,5* (4,0 по заказу для фланцованного исполнения) | ||||||||||||
| Удельная электропроводность жидкости, См/м | не менее 10-4 | ||||||||||||
| Диапазон температуры жидкости при футеровке фторопластом, °С | от минус 10 до 150 | ||||||||||||
| Диапазон температуры окружающей среды, °С | от минус 25 до 70 | ||||||||||||
| Степень защиты | IP67 | ||||||||||||
| Напряжение питания, В | =24 | ||||||||||||
| Средний срок службы, лет | 12 | ||||||||||||
| Гарантийный срок эксплуатации, мес. | 21 | ||||||||||||
Массогабаритные характеристики для ВЗЛЕТ ТЭР Ох и ТЭР Ах:
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина проточной части, мм | 93 | 93 | 150 | 200 | 200 | 200 | 200 | 200 | 200 | 250 | 270 | 340 | 500 |
| Высота расходомера, мм | 240 | 240 | 270 | 280 | 290 | 300 | 315 | 325 | 340 | 370 | 430 | 493 | 607 |
| Масса (не более), кг | 3,4 | 3,5 | 5,6 | 6,2 | 7,7 | 8,6 | 10,1 | 11,5 | 13,6 | 19,7 | 33,2 | 52 | 98 |
Массогабаритные характеристики для ВЗЛЕТ ТЭР Пх:
| DN | 15 | 32 | 40 | 50 | 80 |
|---|---|---|---|---|---|
| Длина проточной части, мм | 141 | 186 | 188 | 222 | 262 |
| Высота расходомера, мм | 245 | 275 | 283 | 285 | 320 |
| Масса (не более), кг | 3,8 | 7,6 | 8,1 | 11,0 | 14,5 |
