Описание
Максимальная скорость потока 10 м/с.
Исполнения измерительного блока:
ЭРСВ-4х0х В – без индикатора;
ЭРСВ-5х0х В – с индикатором.

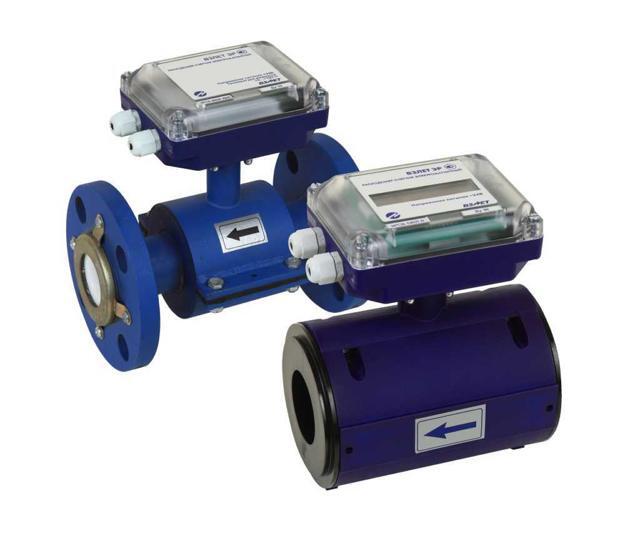

Тип присоединения:
ЭРСВ-хх0Л В – «сэндвич» (от DN 10 до DN 150);

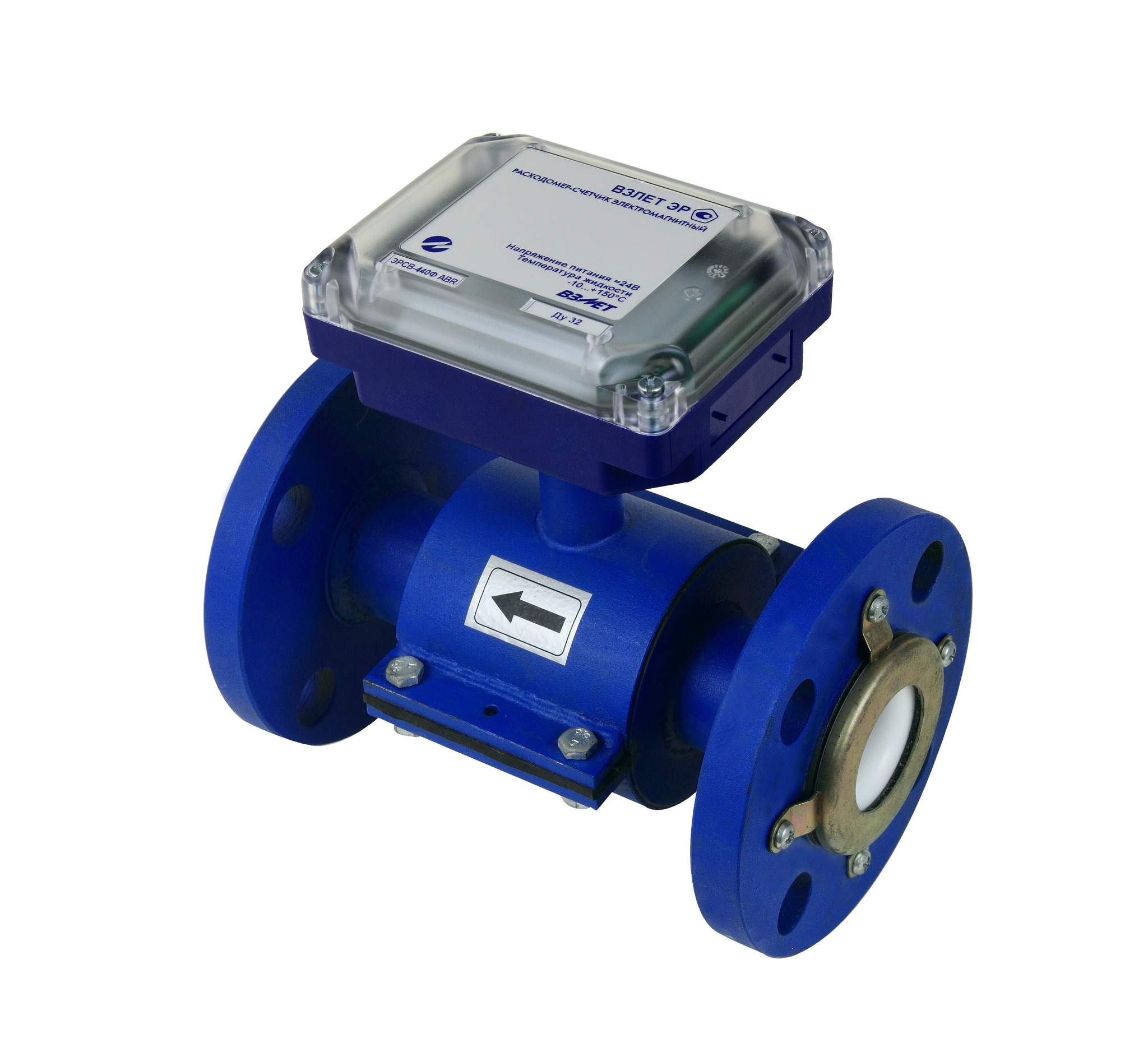

ЭРСВ-хх0Ф В – фланцевое (от DN 20 до DN 300).
Максимальная скорость потока 5 м/с.
Исполнения измерительного блока:

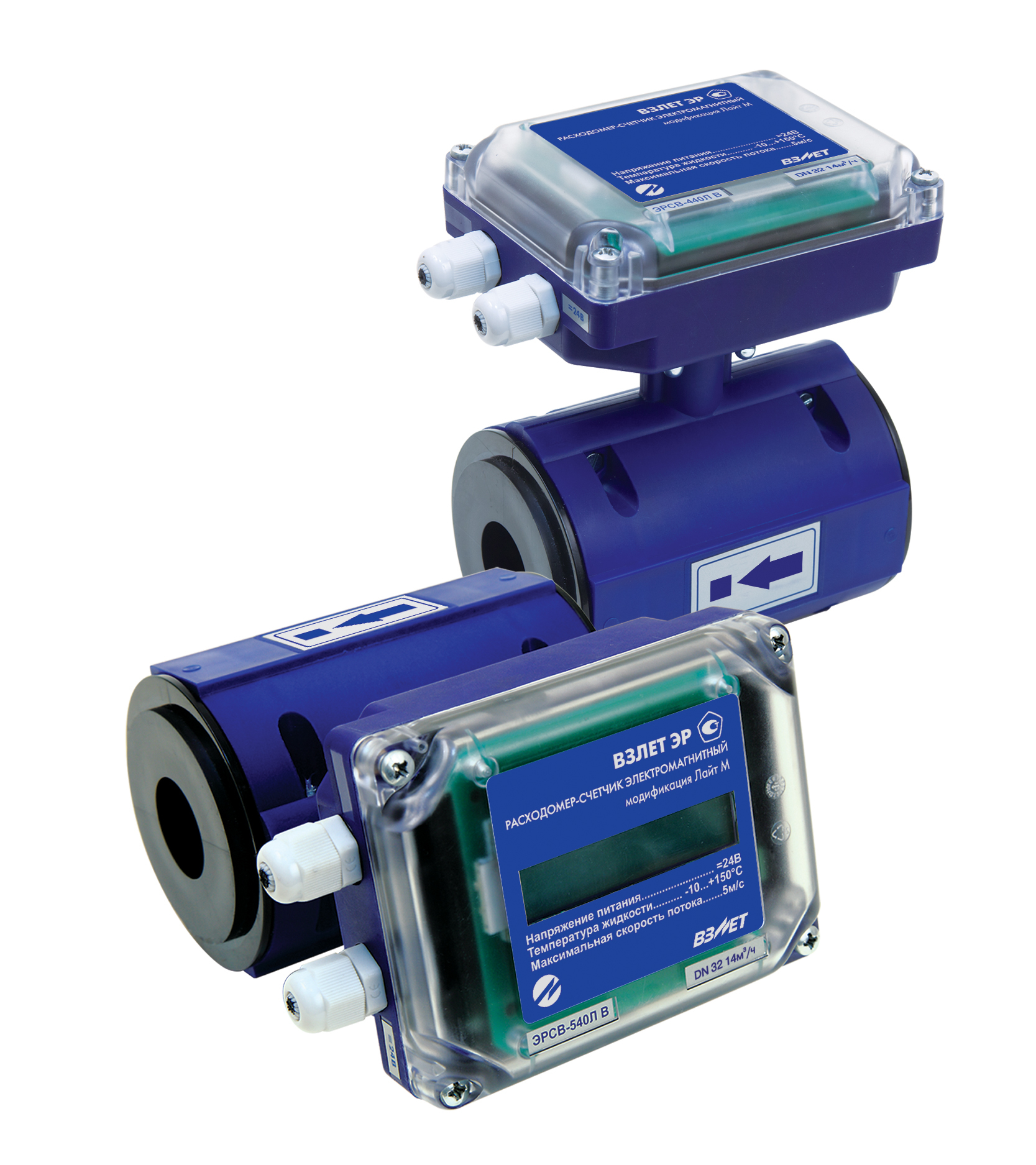

ЭРСВ-440Л В – без индикатора;
ЭРСВ-540Л В – с индикатором.
Тип присоединения:
ЭРСВ-х40Л В – «сэндвич» (DN 25, DN 32, DN 50).
Отличительные особенности:
- простота установки: малый вес как результат применения специальных материалов, возможность разворота индикатора при монтаже, не требуется установка фильтра;
- механическая прочность;
- легкая настройка для работы с тепловычислителями без использования компьютера;
- максимальная защищенность результатов измерений от несанкционированного доступа и вмешательства в работу прибора;
- журнал событий (запись изменения настроечных параметров, запись смены режимов работы, изменение даты/времени);
- исключение ошибок, связанных с опустошением трубопровода или пропадания питания;
- благодаря встроенной RFID-метке стандарта NFC можно снять показания прибора с помощью смартфона;
- часы реального времени;
- самый большой в своем классе выбор DN обеспечивает возможность минимизации затрат при работе с одим поставщиком приборов даже в больших комплексных проектах;
- полнопроходной расходомер без потерь давления на измерительном участке;
- не требуется установка фильтра;
- возможность монтажа в пластиковые (металлопластиковые) трубопроводы;
- вывод информации на два универсальных выхода с возможностью выбора режима работы (импульсного, частотного или логического);
- увеличение коммутируемого тока на универсальных выходах в пассивном режиме до 150 мА;
- работа универсальных выходов в пассивном режиме при любой полярности внешнего напряжения (аналог «сухого» контакта);
- короткие прямолинейные участки до и после расходомера;
- усовершенствованная проточная часть для стабильной работы в зоне малых расходов (максимальная скорость потока 5 м/с);
- не требуется дополнительная присоединительная арматура (диффузоры и конфузоры);
степень защиты IP65; - контроль заполнения трубопровода.
Вывод информации:
- на символьный жидкокристаллический индикатор (только для исполнений ЭРСВ-5х0х В и ЭРСВ-540Л В);
- в виде импульсов с нормированным весом и логического сигнала направления потока;
- по последовательному интерфейсу RS-485 (по заказу);
- по беспроводному интерфейсу NFC (по заказу).
Сферы применения
- Абонентский учет
- Водоканализационное хозяйство
- Пищевая промышленность
- Целлюлозно-бумажная промышленность
- Энергоснабжающие организации
Технические характеристики (максимальная скорость потока 10 м/с)
| Характеристика | Значение | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр ЭРСВ-хх0Л В, DN | 10 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | - | - |
| Номинальный диаметр ЭРСВ-хх0Ф В, DN | - | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
| Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м3/ч | 2,83 | 11,32 | 17,69 | 28,98 | 45,28 | 70,75 | 119,6 | 181,12 | 283 | 636,8 | 1132 | 2547 |
| Давление в трубопроводе, МПа | не более 2,5 | |||||||||||
| Удельная электропроводность жидкости, См/м | не менее 5 x 10-4 | |||||||||||
| Диапазон температуры жидкости, °С | от минус 10 до 150 | |||||||||||
| Мин. длина прямолинейных участков до и после расходомера | 3DN и 1DN | |||||||||||
| Степень защиты | IP65 | |||||||||||
| Напряжение питания расходомера, В | =24 | |||||||||||
| Потребляемая мощность, Вт | не более 5,0 | |||||||||||
| Средняя наработка на отказ, ч | 100 000 | |||||||||||
| Средний срок службы, лет | 12 | |||||||||||
| Гарантийный срок эксплуатации, мес. | 72 | |||||||||||
Диапазон и погрешность измерения:
| Исполнение | DN | Относительная погрешность измерения, % | Динамический диапазон |
|---|---|---|---|
| ЭРСВ-х40х В | от 10 до 300 | ±2,0 | 1:250 |

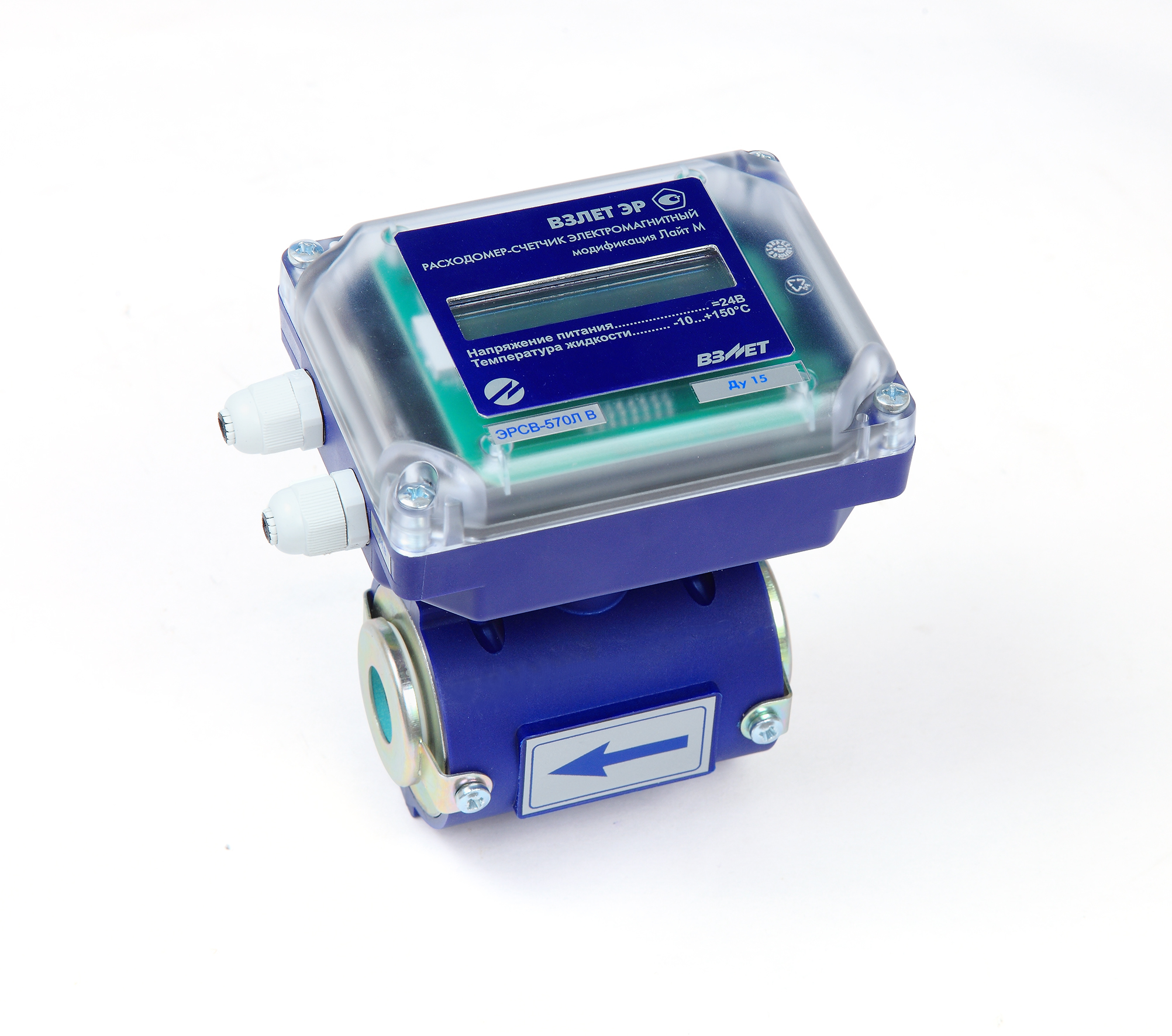

| ЭРСВ-х70х В | от 15 до 300 | ±2,0 | 1:500 |
Технические характеристики (максимальная скорость потока 5 м/с)
| Характеристика | Значение | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр ЭРСВ-х40Л В, DN | 25 | 32 | 50 | ||||||||
| Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м3/ч | 8,9 | 14,5 | 35,4 | ||||||||
| Давление в трубопроводе, МПа | не более 2,5 | ||||||||||
| Удельная электрическая проводимость жидкости, См/м | не менее 5 x 10-4 | ||||||||||
| Диапазон температуры жидкости, °С | от минус 10 до 150 | ||||||||||
| Мин. длина прямолинейных участков до и после расходомера | 2DN и 1DN | ||||||||||
| Степень защиты | IP65 | ||||||||||
| Напряжение питания расходомера, В | =24 | ||||||||||
| Потребляемая мощность, Вт | не более 5,0 | ||||||||||
| Средняя наработка на отказ, ч | 75 000 | ||||||||||
| Средний срок службы, лет | 12 | ||||||||||
| Гарантийный срок эксплуатации, мес. | 60 | ||||||||||
Диапазон и погрешность измерения:
| Исполнение | DN | Относительная погрешность измерения, % | Динамический диапазон |
|---|---|---|---|
| ЭРСВ-х40Л В | 25, 32, 50 | ±2,0 | 1:250 |
