Описание

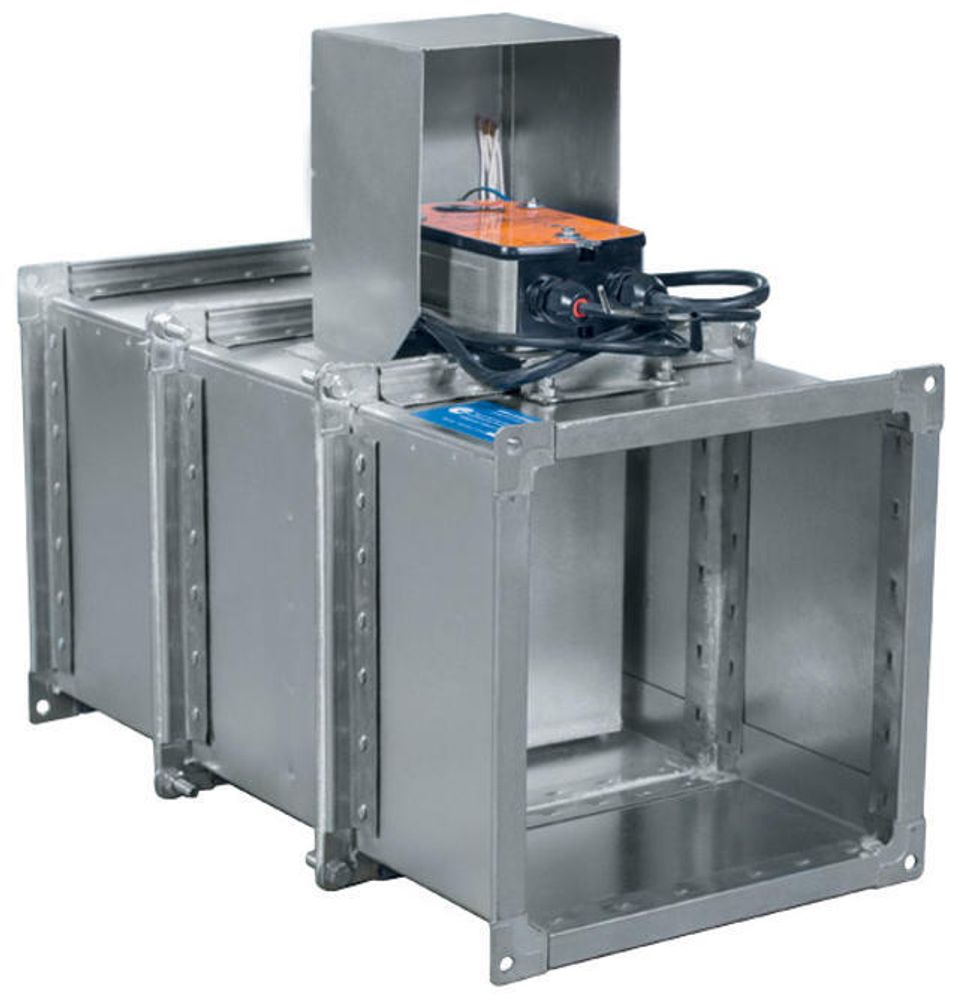

Клапан противопожарный КОД-1М изготавливается в трех вариантах исполнения: нормально открытый, нормально закрытый и дымовой клапан.
Клапан предназначен для блокирования распространения пожара (огня и продуктов горения) по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования в зданиях и сооружениях различного назначения.
В клапанах Н.О. (нормально открытых) применяются электромеханические приводы Belimo типа: BE, BLE, BF, BLF и Siemens типа: GEB, GBB, GIB, GNA, GGA.
В клапанах Н.З. (нормально закрытых) применяются электромеханические приводы Belimo типа: BE, BLE и Siemens типа: GNA, GGA
Конструктивная схема клапана КОД-1M El-120 с электромеханическим приводом
Конструктивная схема клапана КОД-1M El-120 с электромагнитным приводом
- 1,2,3 — секции №1, №2, №3 клапана
- 4 — стыковочный фланец
- 5 — заслонка клапана
- 6 — опорный контур
- 7 — ось вращения заслонки 8 — привод
- 9 — крышка
- 10 — люк обслуживания
- Предел огнестойкости: Еl 120; E120.
- Угол поворота заслонки: 90 градусов
