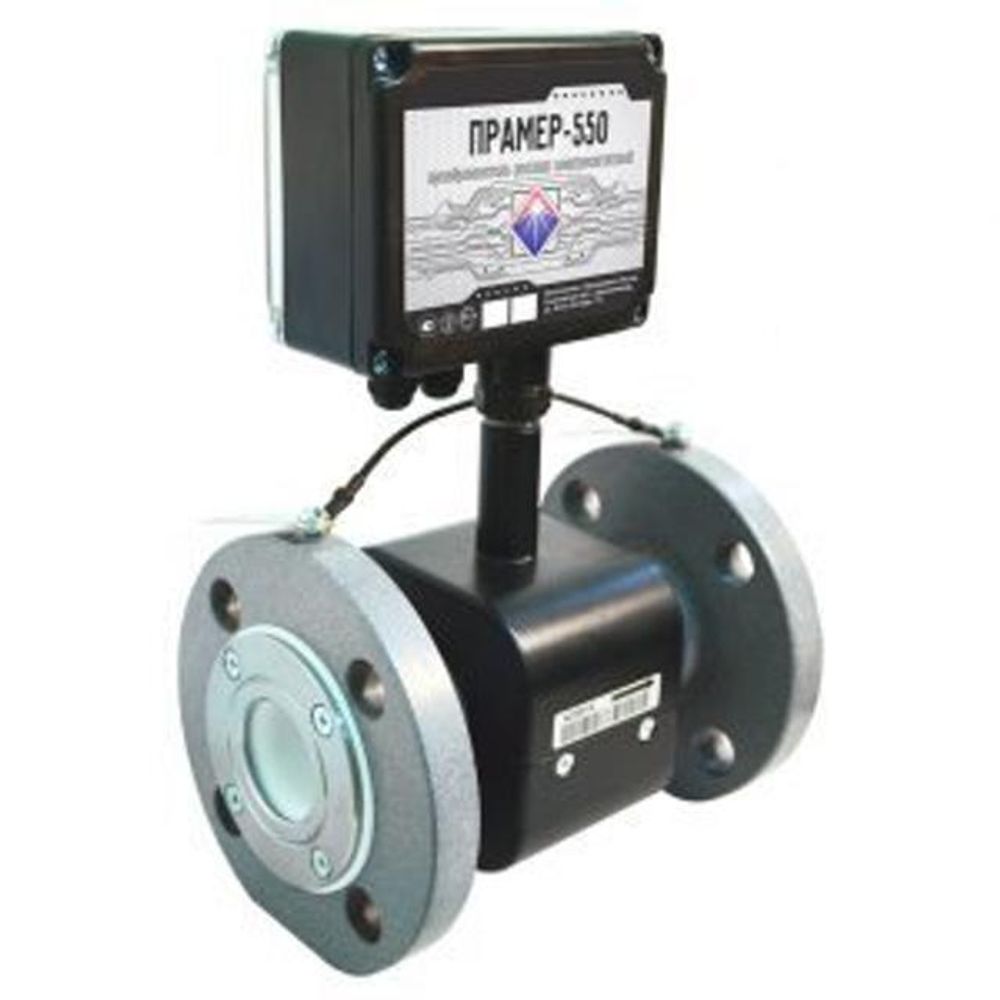

Преобразователь расхода электромагнитный Эмир-Прамер-550

Модификации

Эксплуатационные характеристики:

• Новый современный дизайн. Укороченная стойка, обтекаемый кожух, усовершенствованное полимерное покрытие прибора повышает защиту от воздействия факторов окружающей среды и улучшает восприятие.
• Защита от образования конденсата. Корпус полностью защищен от образования конденсата влаги внутри, что обеспечивает надежную работоспособность при использовании в системах холодного водоснабжения.
• Наглядная индикация режимов. Прозрачная крышка и удобный интерфейс позволяет быстро и удобно проводить диагностику.
• Надежная защита от помех. Металлический кожух обеспечивает высокую помехозащищённость, что позволяет получать достоверные результаты измерений в условиях неблагоприятной электромагнитной обстановки.
• Антивандальное исполнение защитного кожуха. Углеродистая сталь надежно защищает магнитную систему от несанкционированного вмешательства.
• Гарантийный срок эксплуатации 8 лет. Многолетний анализ информации о поломках и отказах приборов позволил сделать статистически обоснованные выводы об их высокой работоспособности и надежности.
• Динамический диапазон до 1/1000.
• Погрешность до ±1% во всём диапазоне расходов.
• Возможность измерения реверсивного потока.
• Наличие функций самодиагностики преобразователя.
• Блок питания для преобразователя расхода входит в комплектацию.

Электромагнитные преобразователи расхода ЭМИР-ПРАМЕР-550

Диаметры условного прохода (Ду): 15; 25; 32; 40; 50; 65; 80; 100; 150 мм.

Минимальные (Q min), переходные (Qt1 и Qt2) и наибольшие (Qmax) значения измеряемых объемных расходов в зависимости от Ду и класса преобразователя (динамического диапазона воспроизводимых расходов (Qmin/Qmax)):

Параметры контролируемой жидкости:

• Диапазон температур, °С — от 1 до 150;
• Давление избыточное, МПа, не более — 1,6 или 2,5;
• Ионная проводимость, — от 10-3 до 10 см/м

Пределы допускаемых относительных погрешностей при преобразовании объема и объемного расхода в выходной электрический сигнал в зависимости от класса преобразователя (динамического диапазона воспроизводимых расходов (Qmin/Qmax)), %:

• Для преобразователей класса А (1:100):
  • от Qmax до Qmin: ± 1;
  • для преобразователей класса B (1:250):
  • от Qmax до Qt1: ± 1;
  • от Qt1 до Qmin: ± 2;
• Для преобразователей класса С (1:500):
  • от Qmax до Qt1: ± 1;
  • от Qt1 до Qt2: ± 2;
  • от Qt2 до Qmin: ± 5;
• Для преобразователей класса D (1:1000):
  • от Qmax до Qt1: ± 1;
  • от Qt1 до Qt2: ± 2;
  • от Qt2 до Qmin: ± 5;
• Для преобразователей класса Е (1:1000):
  • от Qmax до Qmin: ± 1.

Питание преобразователя осуществляется от источника стабилизированного напряжения со следующими техническими характеристиками: выходное стабилизированное напряжение постоянного тока: 12 +1,2В;

1. Ток коммутируемой нагрузки: не менее 400 мА.
2. Потребляемая мощность: не более 6 Вт;
3. Группа исполнения по ГОСТ Р 52931-2008 по устойчивости к механическим воздействиям: L1;
4. Степень защиты по ГОСТ 14254-96: IP65;
5. Средняя наработка на отказ: не менее 75000 ч;
6. Среднее время восстановления работоспособного состояния: не более 4 ч;
7. Средний срок службы: не менее 15 лет.
8. Межповерочный интервал: 4 года
9. Гарантийный срок: 8 лет
