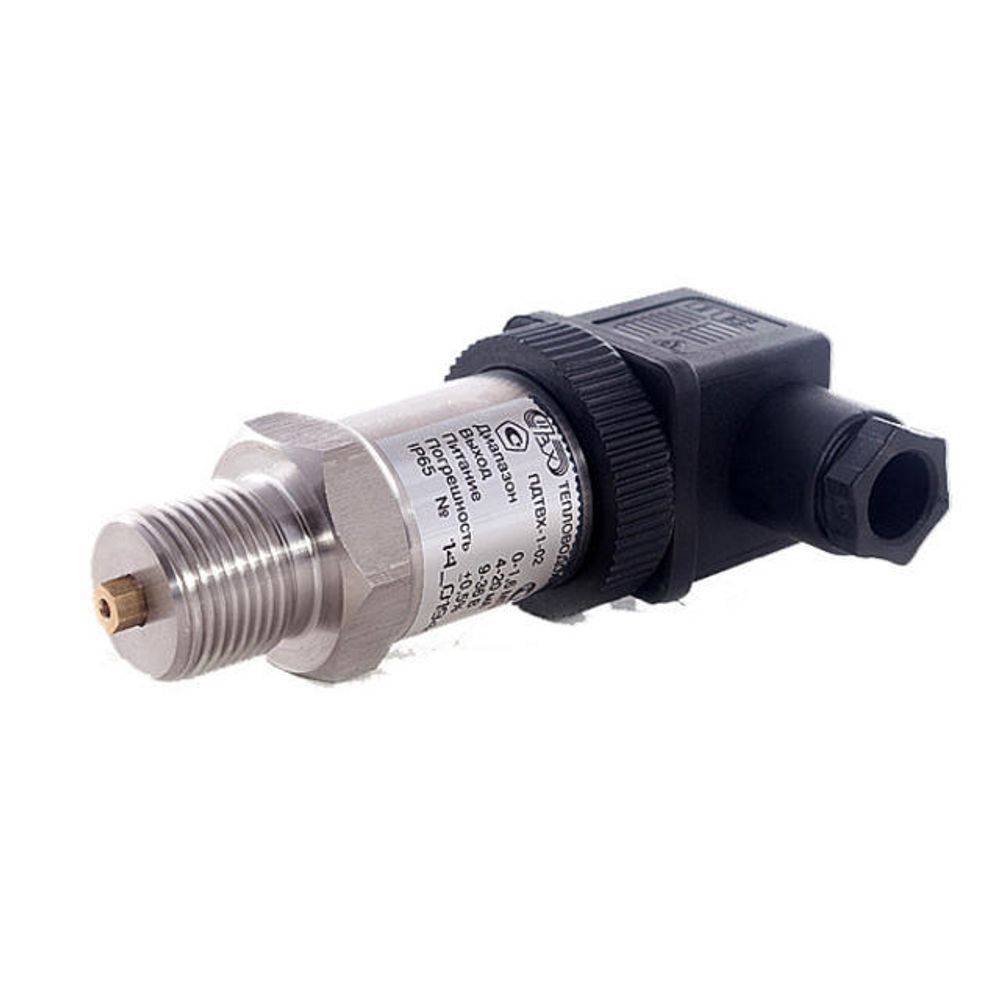

Описание
Измеряемая среда | газ, жидкость, пар |
Верхние пределы измерений, МПа | 0,6 |
Пределы допускаемой основной погрешности, % | 0,5 |
Диапазон температур измеряемой среды, 0С | от минус 45 до плюс 125 (при превышении этой температуры следует использовать радиатор) |
Диапазон изменения выходного сигнала | |
постоянного тока, мА | 4..20 |
постоянного напряжения, В | - |
Электрическое питание преобразователей, В постоянного тока | 9...36 |
Температура окружающей среды, 0С | от минус 40 до плюс 80 |
Степень защиты | IP65 |
Масса, г, не более | 200 |
Габаритные размеры датчика давления | |
диаметр, мм, не более, | 38 |
длина, мм, не более | 150 |
Подсоединение проводов | разъем по DIN 43650C |
Межповерочный интервал преобразователя давления | 4 года |
Маркировка по взрывозащите | - |
Присоединение к системе | М20х1,5 |
Конструкция датчика
Основными конструктивными элементами датчика избыточного давления являются тензопреобразователь и электронное устройство. Корпус первого разделен на две камеры перегородкой, чувствительной к изменениям в системе. Увеличение или падение избыточного давления вызывают ее деформацию. Мембрана воздействует на тензорезистор и приводит к изменению величины его сопротивления. Электронное устройство регистрирует электрические параметры и преобразует их в стандартизированный сигнал.
Особенности монтажа датчика
- Выбирая место установки преобразователя, нужно учитывать удобство его демонтажа и обслуживания.
- Устанавливать датчик следует при нулевом избыточном давлении, поэтому участок магистрали, на который производится установка, необходимо оборудовать двумя вентилями или трехходовым краном.
- В нижней части корпуса датчика имеются шестигранные опорные поверхности для ключа 27, при помощи которого устройство закрепляется на линии.
- По окончании монтажа выполняется проверка герметичности системы.
- Диаметр коммутационного кабеля должен находиться в диапазоне 6–8 мм с сечением проводника 0,75– 1,5 мм².
- После выполнения коммутации датчика затягивается гайка кабельного ввода и выполняется проверка работоспособности устройства при рабочем давлении и подключенном питании.
