Отводы в ППУ изоляции в оболочке из ОЦ

Цена по запросу
Нет в наличии
Купить в 1 клик

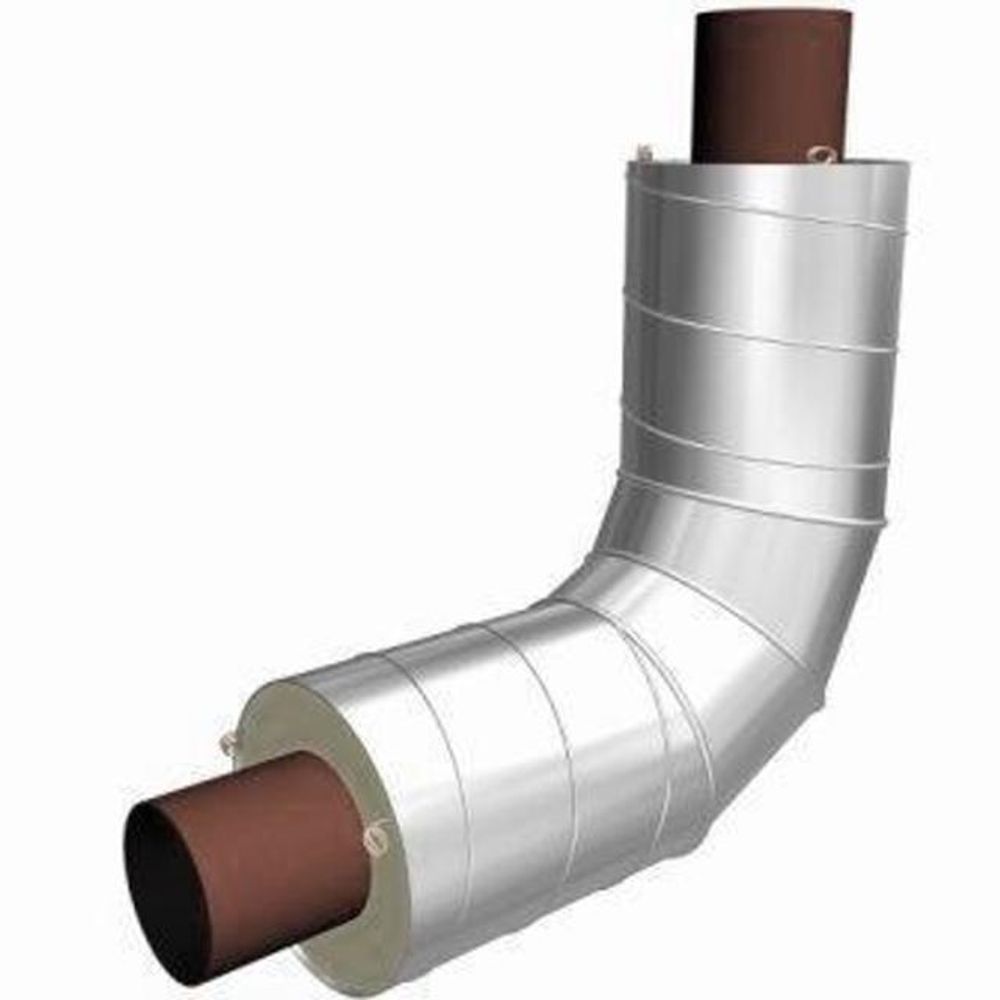

Отводы в ППУ изоляции в оболочке из оцинкованной стали применяются для наземного монтажа. Их диаметр изменяется от 57 до 1220 мм. При этом внешний диаметр труб одинаков. Они бывают двух типов и отличаются тем, что в каждом из них разная толщина пенополиуретанового слоя, а именно, она больше во втором случае. Углы также стандартные и составляют 90°, 60°, 45°, 30°.

Описание

dн, мм Dн, мм Угол отвода
Тип-1 Тип-2 90° 60° 45° 30°
L, мм Масса, кг L, мм Масса, кг L, мм Масса, кг L, мм Масса, кг
Тип-1 Тип-2 Тип-1 Тип-2 Тип-1 Тип-2 Тип-1 Тип-2
57 125 140 290 3,33 3,45 390 4,88 5,07 340 4,18 4,34 330 4,03 4,18
76 140 160 300 4,41 4,54 400 6,48 6,67 350 5,6 5,77 330 5,24 5,39
89 160 180 330 5,76 5,96 410 7,78 6,5 350 6,55 6,77 330 6,15 6,34
108 180 200 370 8,7 9,52 420 10,58 11,53 350 9,4 9,47 340 8,49 9,19
133 225 250 432 14,84 15,42 450 16,38 16,98 360 12,92 13,34 340 12,18 12,57
159 250 280 475 19,37 20,2 450 19,3 20,20 4 370 15,79 16,35 350 14,93 15,44
219 315 355 600 42,27 43,94 470 34,54 35,71 380 28,01 28,88 360 26,64 27,44
273 400 440 720 71,56 74,3 570 59,39 61,34 460 48,06 49,45 440 46,25 47,54
325 450 500 800 94,2 97,35 590 72,84 74,87 470 58,36 59,79 440 54,92 56,21
426 560 630 870 147,59 154,64 630 118,74 123,34 500 89,41 92,53 450 79,49 82,11
530 710 710 920 226,67 226,67 650 163,81 163,81 520 117,47 117,47 470 117,47 117,47
630 800 800 100 288,36 288,36 700 208,88 208,88 540 161,78 161,78 480 142,33 142,33
720 900 900 1080 355,11 355,11 740 253,00 490 253,00 490 560 195,04 195,04 490 167,21 167,21
820 1000 1000 1200 463,93 484,43 820 10 325,51 337,35 600 249,9 258,11 520 215,31 221,88
920 1100 1100 1250 595,98 617,29 830 404,68 417,02 620 305,95 313,65 530 259,87 266,64
1020 1200 1200 1250 645,27 645,27 830 463,83 463,83 620 3,92303 3,92303 530 303,92 303,92
1220 1400 1400 1350 921,45 921,45 900 674,59 674,59 660 506,68 506,68 550 436,34 436,34
