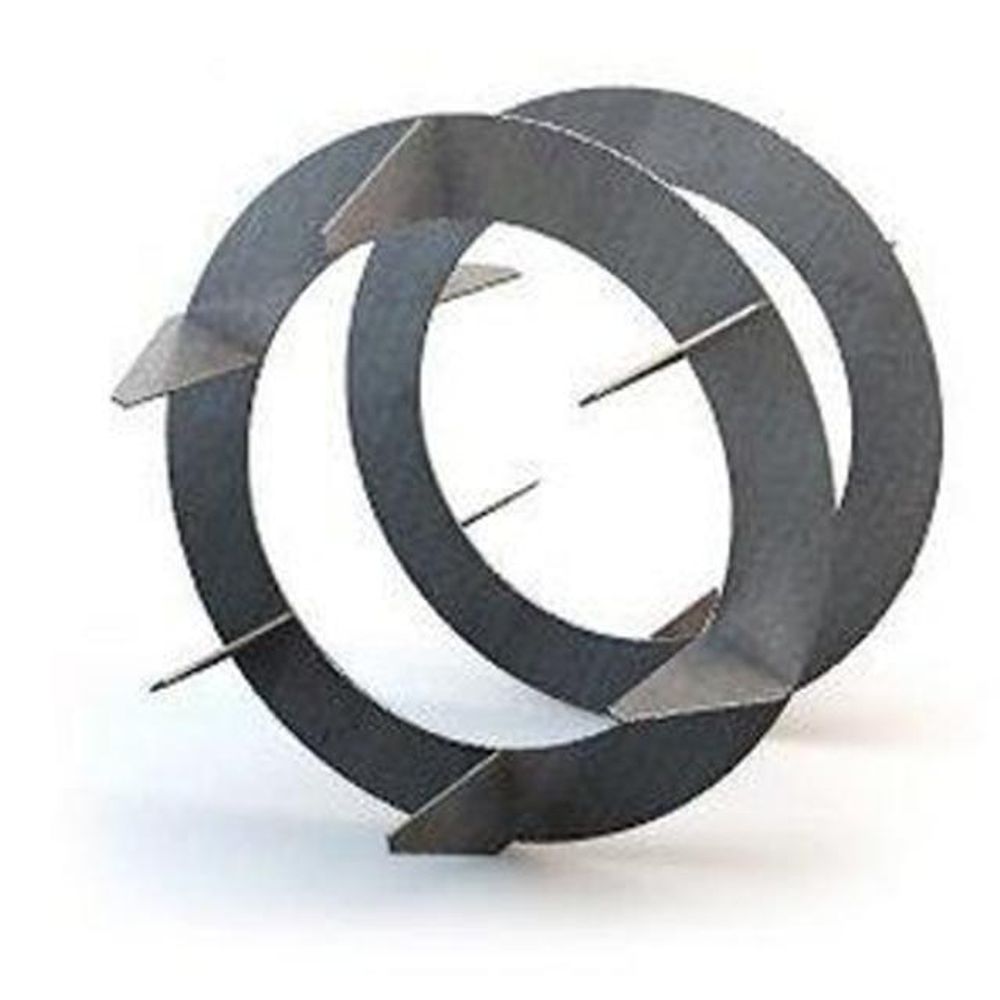

Опора неподвижная щитовая ТС-666.00.00
Предзаказ
(0)

Опора неподвижная щитовая ТС-666.00.00

Цена по запросу
Нет в наличии
Купить в 1 клик

Конструкция опоры проста: среди ее элементов можно увидеть жесткое основание, крепление, а также зажимающие болты либо гайки. На саму опору под трубу кладется специальная прокладка, предотвращающая ее истирание вследствие смещений. Основная задача такого элемента, как подвижная опора — это предоставление возможности продольного смещения труб в заданных точках.

Описание
Наименование Дн Осевая сила Q,кН (mc) S D l c Масса изделия, кг
1 ТС - 666.00.00 108 50 (5) 4 225 110 20 8,4
2 ТС - 666.00.00 - 01 133 70 (7) 245 110 20 8,8
3 ТС - 666.00.00 - 02 159 100 (10) 5 282 110 20 10,4
4 ТС - 666.00.00 - 03 219 200 (20) 7 365 110 30 16,4
5 ТС - 666.00.00 - 04 273 240 (24) 8 420 110 30 18,4
6 ТС - 666.00.00 - 05 325 300 (30) 8 480 110 30 23,8
7 ТС - 666.00.00 - 06 377 380 (38) 9 540 110 30 27,8
8 ТС - 666.00.00 - 07 426 320 (32) 7 610 132 30 45,6
550 (55) 10
9 ТС - 666.00.00 - 08 530 400 (40) 7 670 152 40 33,3
10 ТС - 666.00.00 - 09 550 (55) 9 740 162 50,4
11 ТС - 666.00.00 - 10 630 500 (50) 8 780 152 40 37,4
12 ТС - 666.00.00 - 11 850 (85) 10 870 70,8
13 ТС - 666.00.00 - 12 720 700 (70) 9 975 152 40 48,8
14 ТС - 666.00.00 - 13 950 (95) 11 81,6
15 ТС - 666.00.00 - 14 820 1300 (130) 9 1110 196 40 87,6
16 ТС - 666.00.00 - 15 1650 (165) 11 40 140,3
17 ТС - 666.00.00 - 16 920 2200 (220) 10 1220 226 40 110,0
18 ТС - 666.00.00 - 17 40 169,0
19 ТС - 666.00.00 - 18 1020 2400 (240) 1330 266 40 122,6
20 ТС - 666.00.00 - 19 14 40 197,4
21 ТС - 666.00.00 - 20 1220 3100 (310) 11 1570 286 40 149,0
22 ТС - 666.00.00 - 21 14 40 239,2
23 ТС - 666.00.00 - 22 1420 3300 (330) 1820 300 40 190,0
24 ТС - 666.00.00 - 23 40 411,0
