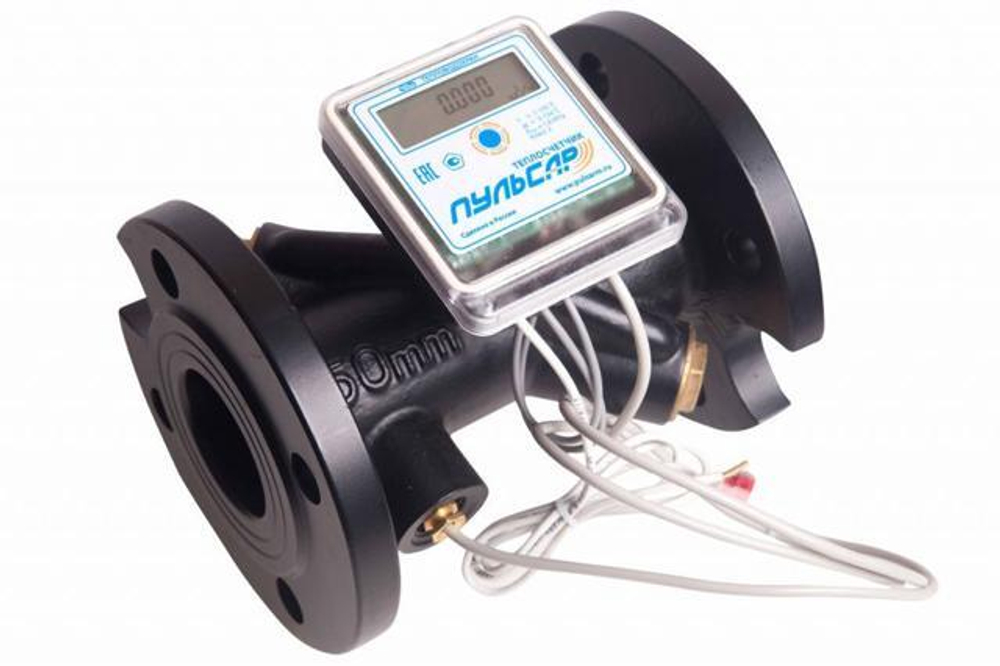

Ультразвуковой теплосчетчик «Пульсар» с радио выходом - предназначен для измерений: количества тепловой энергии, энергии охлаждения, тепловой мощности, объемного расхода (объема), температуры, разницы температур теплоносителя (воды). Для считывания данных не требуется доступ к прибору учета — передача осуществляется на диспетчерское устройство по радиоканалу. Использование радиоканала позволяет передавать информацию независимо от наличия сигнала сотовой связи. Радиомодуль является автономным устройством — работает от встроенной батареи.Конструктивно теплосчётчики представляют собой единый теплосчётчик и состоят из:
- одного или двух датчиков объемного расхода;
- пары термопреобразователей сопротивления;
- одного или двух датчиков избыточного давления;
- вычислителя.
Принцип работы теплосчетчика состоит в обработке вычислителем измерительных сигналов, поступающих от датчика (датчиков) объемного расхода, датчиков температуры, датчика (датчиков) избыточного давления, вычисления и отображения на индикаторном устройстве вычислителя результатов измерений.
Преимущества
- Сделано в России
- Гарантийный срок прибора 6 лет
- Межповерочный интервал 6 лет
- Учет тепла в Гкал, дисплей на русском языке
- Устойчивость к загрязненному теплоносителю, отсутствие вращающихся частей
- Различные интерфейсы передачи данных, открытый протокол обмена, ПО для считывания данных
- Компактные размеры, съемный вычислитель
- Сенсорная кнопка
- Функция самодиагностики
- Измерение тепловой энергии и энергии охлаждения
Технические данные
| Потеря давления при qp, МПа | <0,025 |
| Метрологический класс (EN1434) | 2 |
| Динамический диапазон измерения расхода qi/ qp | 1:50 |
| Номинальное давление, МПа | 1,6 |
| Максимальная температура, °C | 105 (150 по заказу) |
| Диапазон измерения разности температур, °C | 3 - 104 |
| Разница температур для начала счета энергии, °C | 0,25 |
| Индикатор | ЖКИ, 8 цифр + спецсимволы |
| Единицы измерения тепла | Гкал |
| Архив данных в энергонезависимой памяти | 60 Месяцев, 184 дня, 1488 часов |
| Особенности | Ду15 | Ду15 | Ду15 | Ду20 | Ду25 | Ду25 | Ду32 | Ду40 | Ду50 | Ду50 | Ду65 | Ду65 | Ду80 | Ду80 | Ду100 | Ду100 | Ду125 | Ду125 | Ду150 | Ду150 | Ду200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Минимальный объемный расход, qi, м3/ч | 0,006 | 0,012 | 0,015 | 0,025 | 0,035 | 0,06 | 0,06 | 0,1 | 0,15 | 0,35 | 0,25 | 0,5 | 0,4 | 0,8 | 0,6 | 1,2 | 1 | 2 | 1,5 | 3 | 2 |
| Максимальный объемный расход, qp, м3/ч | 0,6 | 0,6 | 1,5 | 2,5 | 3,5 | 6 | 6 | 10 | 15 | 35 | 25 | 50 | 40 | 80 | 60 | 120 | 100 | 200 | 150 | 300 | 500 |
| Предельный объемный расход, qs, м3/ч | 1,2 | 1,2 | 3,5 | 6 | 7 | 12 | 15 | 20 | 30 | 70 | 50 | 100 | 80 | 160 | 120 | 240 | 200 | 400 | 300 | 600 | 1000 |
| Порог чувствительности, м3/ч | 0,002 | 0,002 | 0,003 | 0,005 | 0,007 | 0,02 | 0,012 | 0,02 | 0,03 | 0,07 | 0,05 | 0,07 | 0,08 | 0,1 | 0,15 | 0,2 | 0,24 | 0,28 | 0,3 | 0,35 | 0,35 |
| Присоединительная резьба | G3/4B | G3/4B | G3/4B | G1B | G1 1/4B | G1 1/4B | G1 1/2B | G2B | |||||||||||||
| Длина, мм | 110 | 110 | 110 | 130 | 160 | 160 | 180 | 200 | 200 | 200 | 200 | 200 | 225 | 225 | 250 | 250 | 250 | 250 | 300 | 300 | 350 |
