«ЭР» предназначены для измерения объема жидкости, протекающей через его поперечное сечение и преобразования значения объема протекшей жидкости в количество импульсов на выходе. «ЭР» могут применяться для измерения объема электропроводящих жидкостей с удельной электрической проводимостью более 10-4 См/м в наполненных напорных трубопроводах. «ЭР» предназначены для эксплуатации в местах, подверженных вибрациям от работающих механизмов при типовом размещении на промышленных объектах и выдерживают вибрации с частотой 10…50 Гц и амплитудой до 0,15 мм.

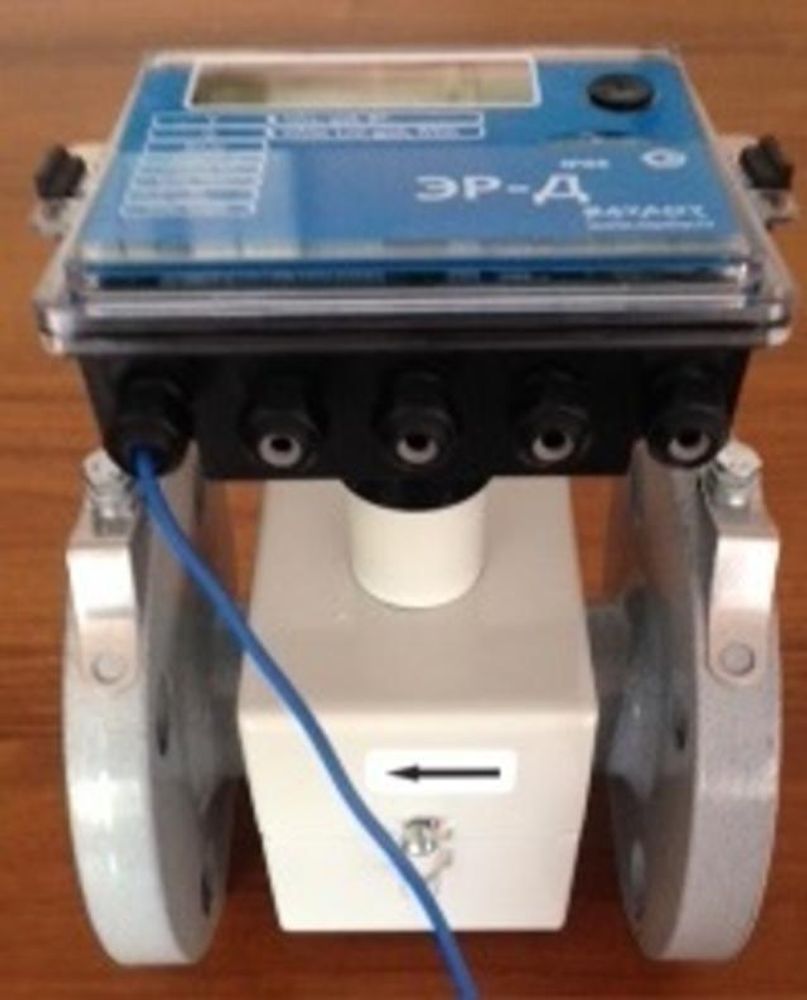

«ЭР-Д» (исполнение с ЖКИ-индикатором) имеют радиоканал, работающий на частоте 433 МГц с мощностью не более 10 мВт, через который может быть выполнено чтение архива записей.
Чтение архива записей может быть выполнено с помощью следующих устройств:
- АРС - подключается к USB порту компьютера и обеспечивает чтение архива записей непосредственно на компьютер;
- УПД-РМД – переносное устройство, считывает архивные записи в собственную память, затем – может быть подключено к USB порту компьютера и данные могут быть вычитаны из памяти УПД-РМД в компьютер;
- УСПД-МОСТиК – обеспечивает удаленно чтение архива записей через сеть GSM/GPRS;
- УСПД-АРСиК – обеспечивает удаленно чтение данных через сеть Ethernet.
«ЭР-Д» имеют гальванически развязанный интерфейс RS485, посредством которого могут быть считаны оперативные результаты измерений. Для работы с интерфейсом RS485 расходомер поддерживает протокол ModBus RTU.
Теплосчетчик передает показания и архивы (радиовыход РМД) через автоматизированную систему передачи показаний приборов «ЕИС ЖКХ ОнЛайн» или через локальное ПО «Домовой Ридер».
Диапазоны расходов и температур преобразователей расхода "ЭР":
| Наименование параметра | Ед. изм | Значения | ||||||
| Ду | мм | 10 | 20 | 32 | 50 | 80 | 150 | 300 |
| Порог чувствительности, gP | м3/ч | 0,0012 | 0,005 | 0,015 | 0,0375 | 0,09 | 0,285 | 1,25 |
| Минимальный расход, gmin | м3/ч | 0,0025 | 0,01 | 0,03 | 0,075 | 0,18 | 0,57 | 2,5 |
| Переходной расход, gt1 | м3/ч | 0,005 | 0,02 | 0,06 | 0,15 | 0,36 | 1,14 | 5 |
| Переходной расход, gt2 | м3/ч | 0,01 | 0,04 | 0,12 | 0,3 | 0,72 | 2,28 | 10 |
| Максимальный расход, gmax | м3/ч | 2,5 | 10 | 30 | 75 | 180 | 570 | 2500 |
| Диапазон температур теплоносителя | ОС | 0…+150 | ||||||
| Наименование параметра | Ед. изм | Значение | ||||
| Ду | мм | 20 | 32 | 50 | 80 | 150 |
| Порог чувствительности, gP | м3/ч | 0,005 | 0,015 | 0,0375 | 0,09 | 0,285 |
| Минимальный расход, gmin | м3/ч | 0,01 | 0,03 | 0,075 | 0,18 | 0,57 |
| Переходный расход, gt1 | м3/ч | 0,02 | 0,06 | 0,15 | 0,36 | 1,14 |
| Переходный расход, gt2 | м3/ч | 0,04 | 0,12 | 0,3 | 0,72 | 2,28 |
| Максимальный расход, gmax | м3/ч | 10 | 30 | 75 | 180 | 570 |
| Цена импульса на выходе* | л/имп | 1 | 5 | 10 | 25 | 50 |
