Описание

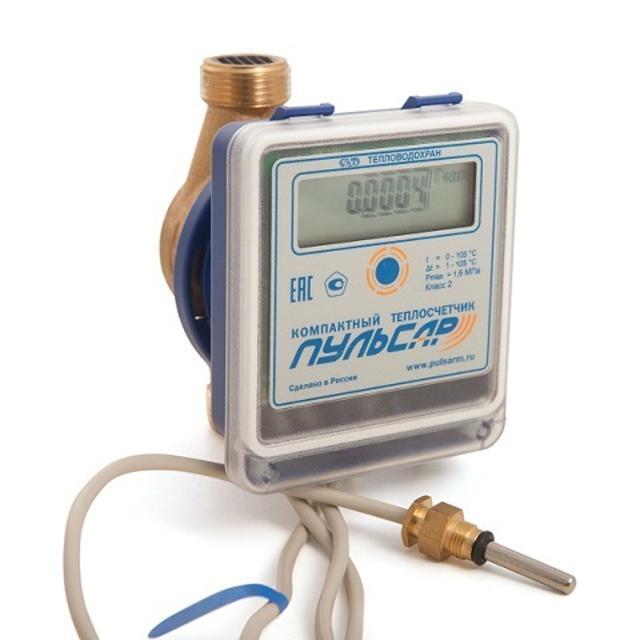

Теплосчетчик ПУЛЬСАР - К предназначен для работы в закрытых системах отопления либо холодоснабжения (в качестве счетчика холода). Счетчик тепла может использоваться для измерения тепла в тупиковой системе горячего водоснабжения, как счетчик горячей воды, определяющий объем воды, температура которой выше заданного значения.
Функциональные особенности и преимущества квартирных теплосчетчиков ПУЛЬСАР-К:
- Высокоточное измерение разницы температур от 0,25 °С — можно монтировать в квартирах-студиях;
- Учет тепла в Гкал;
- Можно использовать как счетчики горячей воды
- ЖК-дисплей на русском языке;
- Различные интерфейсы передачи данных;
- Открытый протокол обмена, ПО для считывания данных;
- Компактные размеры, съемный вычислитель тепла;
- Сенсорная кнопка;
- Функция самодиагностики;
- Измерение тепловой энергии и энергии охлаждения;
- Имеется модификация с 4-мя импульсными входами;
- Межповерочный интервал (МПИ) — 6 лет.
Измеряемые параметры счетчика тепла ПУЛЬСАР-К (теплосчетчика квартирного):
- Тепловая энергия, (Гкал/Мкал);
- Объем теплоносителя, м3;
- Температура теплоносителя в подающем и обратном трубопроводах, ºС;
- Разность температур в подающем и обратном трубопроводах, ºС;
- Мгновенный расход теплоносителя, м3/ч;
- Мгновенную тепловую мощность,(Мкал/ч);
- Диагностические сообщения, коды ошибок;
- Дата и время;
- Сетевой адрес.
Габаритные и монтажно-присоединительные размеры теплосчетчика ПУЛЬСАР-К (квартирного счетчика тепла)
Габаритные размеры теплосчетчика ПУЛЬСАР-К
Номинальный диаметр Размер | 15 | 20 |
Присоединительная резьба D | G3/4 | G1 |
Монтажная длина L, мм | 110 | 130 |
Масса теплосчётчика, кг | 0,7 | 0,9 |
Присоединительная резьба термопроебразователя | М10х1 |
Параметр (характеристика) теплосчетчика ПУЛЬСАР-К (квартирного счетчика тепла) | Значение параметра (характеристики) | |
Диаметр условного прохода, мм | 15 | 20 |
Резьба штуцеров для присоединения к трубопроводу, дюймы | 1/2″ | 3/4″ |
Резьба на корпусе теплосчетчиков, дюймы | 3/4″ | 1″ |
Габаритные размеры (ДхШхВ), мм | 125х105х160 | 135х105х160 |
Монтажная длина, мм | 110 | 130 |
Масса, кг | 0,85 | 0,95 |
Основные метрологические параметры и технические характеристики теплосчетчиков ПУЛЬСАР-К
Параметр (характеристика) теплосчетчика ПУЛЬСАР-К | Значение параметра (характеристики) | |||
Диаметр условного прохода, Ду, мм | 15 | 20 | ||
Минимальный объемный расход, qi, м3/ч | 0,012 | 0,02 | 0,03 | 0,05 |
Максимальный объемный расход*, qp, м3/ч | 0,6 | 1,0 | 1,5 | 2,5 |
Предельный объемный расход, qs, м3/ч | 1,2 | 2,0 | 3,0 | 5,0 |
Порог чувствительности, м3/ч | 0,004 | 0,006 | 0,008 | 0,015 |
Масса прибора, г, не более | 700 | 900 | ||
*Gmax — в соответствии с Приказом Минстроя России от 17.03.2014 № 99/ «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя». |
Параметр (характеристика) теплосчетчика ПУЛЬСАР-К | Значение параметра (характеристики) | |
Пределы допускаемой относительной погрешности измерений количества энергии (тепловой мощности), %,: | ±(3+4·Δtmin/Δt+0,02·qp/q) | |
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, %,: | ±(2+0,02·qp/q), но не более 5 | |
Динамический диапазон измерения расхода qi/qp | 1:50 | |
Диапазон измерений температуры, ºС | от 1 до 105 | |
Максимальная температура | 105 °C или 130 °C по спецзаказу | |
Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,6+0,004·t) | |
Диапазон измерений разности температур, Δt, ºС | от 3 до 104 | |
Пределы допускаемой относительной погрешности комплекта датчиков температуры, % | ±(0,5+3·Δtmin/Δt) | |
Пределы допускаемой относительной погрешности вычислителя, % | ±(0,5+Δtmin/Δt) | |
Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,05 | |
Метрологический класс | 1 или 2 | |
Максимальное рабочее давление, МПа | 1,6 | |
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °С, при: а) эксплуатации б) хранении диапазон относительной влажности воздуха, % диапазон атмосферного давление, кПа | от +5 до +50 от -40 до +55 от 20 до 95 от 61 до 106,7 | |
Класс пылеводозащиты по ГОСТ 14254 | IP54 | |
Средний срок службы, лет, не менее, | 12 | |
Длина присоединительных кабелей термопреобразователей, мм (по заказу возможны другие значения) | 1500 | |
Длина присоединительных кабелей интерфейсов, мм (по заказу возможны другие значения) | 1000 | |
Напряжение элемента питания постоянного тока, В | 3,60,1 | |
Срок службы элемента питания, лет, не менее | 6 | |
Характеристики радиомодуля: полоса рабочих частот, МГц выходная мощность, мВт, не более | от 433,075 до 434,479 (от 868,7 до 869,2) 10 (25) | |
Параметры соединения интерфейса: | RS485 | M-Bus |
Скорость | 9600 | 2400 |
Стоп биты Четность | 1 None | 1 Even |
Биты | 8 | 8 |
Сетевой адрес | Соответствует заводскому номеру | 0 |
Количество дополнительных счетных входов (исполнение по заказу) | 4 | |
Количество импульсных выходов (исполнение по заказу) | 1 | |
Напряжение питания интерфейса, В | 9…30 | |
Ток потребления от внешнего источника RS485/M-Bus, мА не более | 10 | |
Индикатор прибора | ЖКИ, 8 цифр + спецсимволы | |
Архив данных в энергонезависимой памяти | 60 Месяцев, 184 дня, 1488 часов | |
Максимальное значение энергии, Гкал | 9999,9999 | |
Максимальное значение объёма теплоносителя, м3 | 99999,999 | |
Пороги переполнения по импульсным входам | 100000000,0 | |
Длительность импульса импульсного выхода, мсек (по заказу возможны другие значения) | 125 | |
Вес импульса, Гкал (по заказу возможны другие значения) | 0,001 | |
Максимальный коммутируемый ток импульсного выхода, мА | 50 | |
Максимальное коммутируемое напряжение импульсного выхода, В | 24 |
