| Кран шаровый Ду 15 JIP Standard FF Danfoss фланцевый Ру16 (065N9620) | ||||
| Кран шаровый Ду 15 JIP Standard WW Danfoss под сварку Ру16 (065N9600) | ||||
| Кран шаровый Ду 150 JIP Standard WW Danfoss Ру 16 с рукояткой (065N9610) | ||||
| Кран шаровый Ду 20 JIP Standard FF Danfoss Ру16 фланцевый ручка (065N9621) | ||||
| Кран шаровый Ду 20 JIP Standard WW Danfoss Ру16 ручка (065N9601) сварка | ||||
| Кран шаровый Ду 25 JIP Standard FF Danfoss фланцевый Ру16 с рукояткой (065N9622) | ||||
| Кран шаровый Ду 25 JIP Standard WW Danfoss Ру 16 под сварку (065N9602) | ||||
| Кран шаровый Ду 32 JIP Standard FF Danfoss фланцевый с ручкой Ру16 (065N9623) | ||||
| Кран шаровый Ду 32 JIP Standard WW Danfoss под сварку Ру16 (065N9603) | ||||
| Кран шаровый Ду 40 JIP Standard FF Danfoss фланцевый Ру16 с рукояткой (065N9624) | ||||
| Кран шаровый Ду 40 JIP Standard WW Danfoss под сварку Ру16 (065N9604) | ||||
| Кран шаровый Ду 50 JIP Standard FF Danfoss фланцевый Ру16 с ручкой (065N9625) | ||||
| Кран шаровый Ду 50 JIP Standard WW Danfoss под сварку Ру16 с ручкой (065N9605) | ||||
| Кран шаровый Ду 65 JIP Standard FF Danfoss фланцевый Ру16 ручка (065N9626) | ||||
| Кран шаровый Ду 65 JIP Standard WW Danfoss Ру16 ручка (065N9606) | ||||
| Кран шаровый Ду 80 JIP Standard FF Danfoss фланцевый Ру16 ручка (065N9627) | ||||
| Кран шаровый Ду 80 JIP Standard WW Danfoss под сварку Ру16 ручка (065N9607) | ||||
| Кран шаровый Ду100 JIP Standard FF Danfoss фланцевый Ру16 с рукояткой (065N9628) | ||||
| Кран шаровый Ду100 JIP Standard WW Danfoss под сварку Ру16 с ручкой (065N9608) | ||||
| Кран шаровый Ду125 JIP Standard FF Danfoss фланцевый Ру16 с ручкой (065N9629) | ||||
| Кран шаровый Ду125 JIP Standard WW Danfoss под сварку Ру16 руч. (065N9609) | ||||
| Кран шаровый Ду150 JIP Standard FF Danfoss фланцевый Ру16 с рукояткой (065N9630) |
Линейка состоит из стальных цельносварных шаровых кранов, рассчитанных на условное давление PN16 и имеющих присоединительные фланцы и патрубки в соответствии с ГОСТ.
Корпус крана изготовлен из углеродистой стали и не защищен от коррозии. Поэтому для предотвращения коррозии кран следует либо устанавливать в сухом помещении, либо покрыть влагонепроницаемой изоляцией, либо нанести на поверхность крана ЛКМ, предусмотренные проектом объекта.
Основные характеристики:
- DN15–150;
- PN16;
- Температурный диапазон: –40* … +150 °C;
- Теплоноситель: Вода
- Класс герметичности А по ГОСТ Р 9544 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов».
| DN [мм] | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Кvs [м3/ч] | 11 | 15 | 34 | 52 | 96 | 104 | 136 | 252 | 403 | 716 | 1022 |
| PN | 16 | ||||||||||
| Температурный диапазон | –40...+150°C | ||||||||||
| Теплоноситель | Вода | ||||||||||

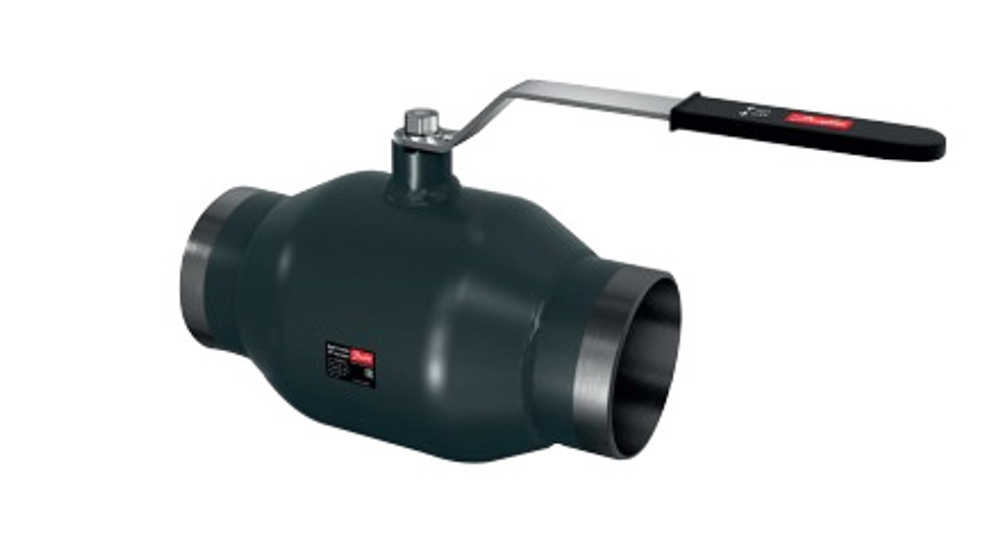

JIP Standard WW – под приварку
| DN, мм | Кодовый номер |
|---|---|
| 15 | 065N9600 |
| 20 | 065N9601 |
| 25 | 065N9602 |
| 32 | 065N9603 |
| 40 | 065N9604 |
| 50 | 065N9605 |
| 65 | 065N9606 |
| 80 | 065N9607 |
| 100 | 065N9608 |
| 125 | 065N9609 |
| 150 | 065N9610 |

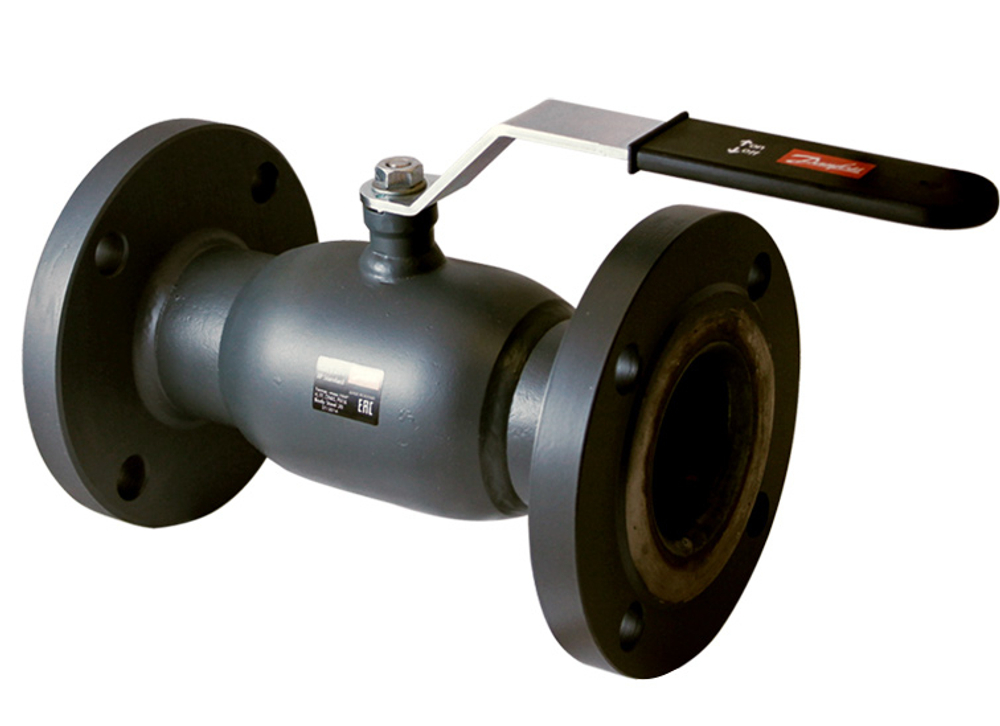

JIP Standard FF – фланцевый
| DN, мм | Кодовый номер |
|---|---|
| 15 | 065N9620 |
| 20 | 065N9621 |
| 25 | 065N9622 |
| 32 | 065N9623 |
| 40 | 065N9624 |
| 50 | 065N9625 |
| 65 | 065N9626 |
| 80 | 065N9627 |
| 100 | 065N9628 |
| 125 | 065N9629 |
| 150 | 065N9630 |
