| Кран шаровый Ballomax Ду 10 Ру 40 под сварку КШТ 60.102.010 | ||||
| Кран шаровый Ballomax Ду 10 Ру 40 резьба/резьба КШТ 60.100.010 | ||||
| Кран шаровый Ballomax Ду 100 Ру 16 под сварку КШТ 11с10фт 60.002.100 | ||||
| Кран шаровый Ballomax Ду 100 Ру 16 фланцевый КШТ 11с10фт 60.003.100 | ||||
| Кран шаровый Ballomax Ду 100 Ру 16 фланцевый КШТ 60.103.100 | ||||
| Кран шаровый Ballomax Ду 100 Ру 25 под сварку КШТ 60.102.100 | ||||
| Кран шаровый Ballomax Ду 100 Ру 25 фланцевый КШТ 60.103.100-25 | ||||
| Кран шаровый Ballomax Ду 100 Ру 25 фланцевый полнопроходной КШТ 61.113.100 | ||||
| Кран шаровый Ballomax Ду 125 Ру 16 под сварку КШТ 11с10фт 60.002.125 | ||||
| Кран шаровый Ballomax Ду 125 Ру 16 фланцевый КШТ 11с10фт 60.003.125 | ||||
| Кран шаровый Ballomax Ду 125 Ру 16 фланцевый КШТ 61.103.125 | ||||
| Кран шаровый Ballomax Ду 125 Ру 25 под сварку КШТ 61.102.125 | ||||
| Кран шаровый Ballomax Ду 125 Ру 25 фланцевый (полнопроходной) КШТ 61.113.125 под редуктор или эл.привод | ||||
| Кран шаровый Ballomax Ду 15 Ру 16 под сварку КШТ 11с10фт 60.002.015 | ||||
| Кран шаровый Ballomax Ду 15 Ру 16 фланцевый КШТ 11с10фт 60.003.015 | ||||
| Кран шаровый Ballomax Ду 15 Ру 40 под сварку КШТ 60.102.015 | ||||
| Кран шаровый Ballomax Ду 15 Ру 40 под сварку полнопроходной КШТ 60.112.015 | ||||
| Кран шаровый Ballomax Ду 15 Ру 40 резьба/резьба КШТ 60.100.015 | ||||
| Кран шаровый Ballomax Ду 15 Ру 40 резьба/сварка КШТ 60.101.015 | ||||
| Кран шаровый Ballomax Ду 15 Ру 40 фланцевый (полнопроходной) КШТ 60.113.015 | ||||
| Кран шаровый Ballomax Ду 15 Ру 40 фланцевый КШТ 60.103.015 | ||||
| Кран шаровый Ballomax Ду 150 Ру 16 под сварку КШТ 11с10фт 60.002.150 | ||||
| Кран шаровый Ballomax Ду 150 Ру 16 фланцевый (полнопроходной) КШТ 61.113.150 под редуктор или эл.привод | ||||
| Кран шаровый Ballomax Ду 150 Ру 16 фланцевый КШТ 11с10фт 60.003.150 | ||||
| Кран шаровый Ballomax Ду 150 Ру 16 фланцевый КШТ 61.103.150 | ||||
| Кран шаровый Ballomax Ду 150 Ру 25 под сварку КШТ 61.102.150 | ||||
| Кран шаровый Ballomax Ду 150 Ру 25 фланцевый (полнопроходной) КШТ 61.113.150 под редуктор или эл.привод | ||||
| Кран шаровый Ballomax Ду 150 Ру 25 фланцевый КШТ 61.103.150.25 | ||||
| Кран шаровый Ballomax Ду 20 Ру 16 под сварку КШТ 11с10фт 60.002.020 | ||||
| Кран шаровый Ballomax Ду 20 Ру 16 фланцевый КШТ 11с10фт 60.003.020 | ||||
| Кран шаровый Ballomax Ду 20 Ру 40 под сварку КШТ 60.102.020 | ||||
| Кран шаровый Ballomax Ду 20 Ру 40 под сварку полнопроходной КШТ 60.112.020 | ||||
| Кран шаровый Ballomax Ду 20 Ру 40 резьба/резьба КШТ 60.100.020 | ||||
| Кран шаровый Ballomax Ду 20 Ру 40 резьба/сварка КШТ 60.101.020 | ||||
| Кран шаровый Ballomax Ду 20 Ру 40 фланцевый КШТ 60.103.020 | ||||
| Кран шаровый Ballomax Ду 20 Ру 40 фланцевый полнопроходной КШТ 60.113.020 | ||||
| Кран шаровый Ballomax Ду 200 Ру 16 фланцевый КШТ 61.103.200 | ||||
| Кран шаровый Ballomax Ду 200 Ру 25 под сварку КШТ 61.102.200 | ||||
| Кран шаровый Ballomax Ду 200 Ру 25 фланцевый (полнопроходной) КШТ 61.113.200 под редуктор или эл.привод | ||||
| Кран шаровый Ballomax Ду 25 Ру 16 под сварку КШТ 11с10фт 60.002.025 | ||||
| Кран шаровый Ballomax Ду 25 Ру 16 фланцевый КШТ 11с10фт 60.003.025 | ||||
| Кран шаровый Ballomax Ду 25 Ру 40 под сварку КШТ 60.102.025 | ||||
| Кран шаровый Ballomax Ду 25 Ру 40 под сварку полнопроходной КШТ 60.112.025 | ||||
| Кран шаровый Ballomax Ду 25 Ру 40 резьба/резьба КШТ 60.100.025 | ||||
| Кран шаровый Ballomax Ду 25 Ру 40 резьба/сварка КШТ 60.101.025 | ||||
| Кран шаровый Ballomax Ду 25 Ру 40 фланец/сварка КШТ 60.104.025 | ||||
| Кран шаровый Ballomax Ду 25 Ру 40 фланцевый КШТ 60.103.025 | ||||
| Кран шаровый Ballomax Ду 25 Ру 40 фланцевый полнопроходной КШТ 60.113.025 | ||||
| Кран шаровый Ballomax Ду 250 Ру 25 под сварку КШТ 61.102.250 (под редуктор или эл.привод) | ||||
| Кран шаровый Ballomax Ду 250 Ру 25 под сварку полнопроходной КШТ 61.112.250 под редуктор или эл.привод | ||||
| Кран шаровый Ballomax Ду 32 Ру 16 под сварку КШТ 11с10фт 60.002.032 | ||||
| Кран шаровый Ballomax Ду 32 Ру 16 фланцевый КШТ 60.003.032 | ||||
| Кран шаровый Ballomax Ду 32 Ру 40 под приварку полнопроходной КШТ 60.112.032 | ||||
| Кран шаровый Ballomax Ду 32 Ру 40 под сварку КШТ 60.102.032 | ||||
| Кран шаровый Ballomax Ду 32 Ру 40 резьба/резьба КШТ 60.100.032 | ||||
| Кран шаровый Ballomax Ду 32 Ру 40 резьба/сварка КШТ 60.101.032 | ||||
| Кран шаровый Ballomax Ду 32 Ру 40 фланец/сварка КШТ 60.104.032 | ||||
| Кран шаровый Ballomax Ду 32 Ру 40 фланцевый КШТ 60.103.032 | ||||
| Кран шаровый Ballomax Ду 32 Ру 40 фланцевый полнопроходной КШТ 60.113.032 | ||||
| Кран шаровый Ballomax Ду 40 Ру 16 под сварку КШТ 60.002.040 | ||||
| Кран шаровый Ballomax Ду 40 Ру 16 фланцевый КШТ 11с10фт 60.003.040 | ||||
| Кран шаровый Ballomax Ду 40 Ру 40 под сварку КШТ 60.102.040 | ||||
| Кран шаровый Ballomax Ду 40 Ру 40 под сварку полнопроходной КШТ 60.112.040 | ||||
| Кран шаровый Ballomax Ду 40 Ру 40 резьба/резьба КШТ 60.100.040 | ||||
| Кран шаровый Ballomax Ду 40 Ру 40 резьба/сварка КШТ 60.101.040 | ||||
| Кран шаровый Ballomax Ду 40 Ру 40 фланец/сварка КШТ 60.104.040 | ||||
| Кран шаровый Ballomax Ду 40 Ру 40 фланцевый КШТ 60.103.040 | ||||
| Кран шаровый Ballomax Ду 40 Ру 40 фланцевый полнопроходной КШТ 60.113.040 | ||||
| Кран шаровый Ballomax Ду 50 Ру 16 под сварку КШТ 11с10фт 60.002.050 | ||||
| Кран шаровый Ballomax Ду 50 Ру 16 фланцевый КШТ 11с10фт 60.003.050 | ||||
| Кран шаровый Ballomax Ду 50 Ру 16 фланцевый полнопроходной КШТ 60.113.050 | ||||
| Кран шаровый Ballomax Ду 50 Ру 25 под сварку полнопроходной КШТ 60.112.050 | ||||
| Кран шаровый Ballomax Ду 50 Ру 40 под сварку КШТ 60.102.050 | ||||
| Кран шаровый Ballomax Ду 50 Ру 40 резьба/резьба КШТ 60.100.050 | ||||
| Кран шаровый Ballomax Ду 50 Ру 40 резьба/сварка КШТ 60.101.050 | ||||
| Кран шаровый Ballomax Ду 50 Ру 40 фланец/сварка КШТ 60.104.050 | ||||
| Кран шаровый Ballomax Ду 50 Ру 40 фланцевый КШТ 60.103.050 | ||||
| Кран шаровый Ballomax Ду 65 Ру 16 под сварку КШТ 11с10фт 60.002.065 | ||||
| Кран шаровый Ballomax Ду 65 Ру 16 фланцевый КШТ 11с10фт 60.003.065 | ||||
| Кран шаровый Ballomax Ду 65 Ру 16 фланцевый КШТ 60.103.065 | ||||
| Кран шаровый Ballomax Ду 65 Ру 16 фланцевый полнопроходной КШТ 60.113.065 | ||||
| Кран шаровый Ballomax Ду 65 Ру 25 под приварку полнопроходной КШТ 60.112.065 | ||||
| Кран шаровый Ballomax Ду 65 Ру 25 под сварку КШТ 60.102.065 | ||||
| Кран шаровый Ballomax Ду 65 Ру 25 фланцевый КШТ 60.103.065-25 | ||||
| Кран шаровый Ballomax Ду 65 Ру 25 фланцевый полнопроходной КШТ 60.113.065-25 | ||||
| Кран шаровый Ballomax Ду 80 Py 25 под сварку КШТ 60.102.080 | ||||
| Кран шаровый Ballomax Ду 80 Ру 16 под сварку КШТ 11с10фт 60.002.080 | ||||
| Кран шаровый Ballomax Ду 80 Ру 16 фланцевый (полнопроходной) КШТ 60.113.080 | ||||
| Кран шаровый Ballomax Ду 80 Ру 16 фланцевый КШТ 11с10фт 60.003.080 | ||||
| Кран шаровый Ballomax Ду 80 Ру 16 фланцевый КШТ 60.103.080 | ||||
| Кран шаровый Ballomax Ду 80 Ру 25 под приварку полнопроходной КШТ 60.112.080 | ||||
| Кран шаровый Ballomax Ду 80 Ру 25 фланец/сварка КШТ 60.104.080 | ||||
| Кран шаровый Ballomax Ду 80 Ру 25 фланцевый КШТ 60.103.080-25 | ||||
| Кран шаровый Ballomax Ду 80 Ру 25 фланцевый полнопроходной КШТ 60.113.080-25 |
Схема монтажа шаровых кранов с патрубками по ГОСТ
Схема монтажа шаровых кранов с патрубками по DIN

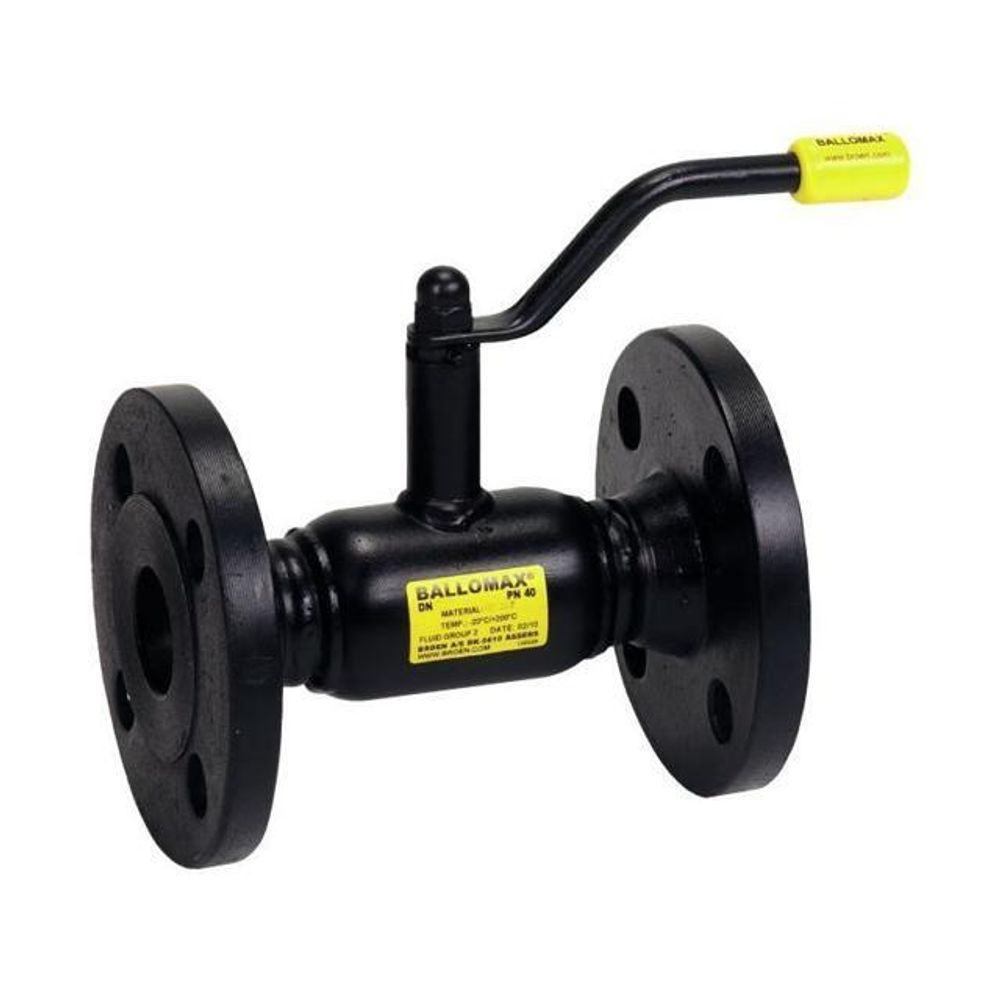

Краны шаровые БРОЕН БАЛЛОМАКС типа КШТ предназначены для полного открывания или закрывания потока рабочей среды. Их нельзя применять в качестве дроссельной или регулирующей арматуры.
Краны БРОЕН БАЛЛОМАКС могут применяться в закрытых системах теплоснабжения, отопления, холодоснабжения с водой или водным раствором этилен – или пропиленгликоля с концентрацией не более 50%.
| DN (мм) | PN (бар) | Т (°С) | Присоединение |
|---|---|---|---|
| 10-1400 | 16/25/40/100 | -40/+200 (вода) -20/+80 (газ, стандартный и полный проход) -40/+100 (газ, полный проход) -60/+100 (газ, полный проход) -40/+80 (керосин и светлые нефтепродукты) | резьбовое/под сварку/фланцевое и др. |
| Управление: рукоятка/ручной и переносной редуктор/привод | |||
Корпус шаровых кранов БРОЕН БАЛЛОМАКС изготовлен из углеродистой стали P235GH / 09Г2С. Основным рабочим элементом крана является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из тефлона с содержанием 20 % углерода. Благодаря наличию тарельчатой пружины (Сталь пружинная Ck75(50CrV4)), удается компенсировать температурные расширения шара и исключить возможность протечек. Шток (нержавеющая сталь W. Nr. 1.4305) оснащен уплотнительными кольцами (EPDM, витон), исключающие возможность протечки по штоку. Система поджима седел шара, а также наличие уплотнений по штоку, обеспечивают класс герметичности А (ГОСТ Р54808-2011). Расчетный срок службы кранов не менее 30 лет или 15 000 (пятнадцать тысяч) циклов открытия-закрытия.
С 2009 г. компания БРОЕН постепенно переходит на размеры присоединительных патрубков шаровых кранов БРОЕН БАЛЛОМАКС соответствующих требованиям ГОСТ РФ.
| DN мм | Диаметр патрубка x толщина стенки патрубка мм (ГОСТ) | Диаметр патрубка x толщина стенки патрубка мм (DIN) |
|---|---|---|
| 50 | 57 х 4 | 60,3 х 2,9 |
| 65 | 76 х 4 | 76,1 х 3,6 |
| 80 | 89 х 4 | 88,9 х 3,2 |
| 100 | 108 х 4 | 114,3 х 3,6 |
| 125 | 133 х5 | 139,7 х 3,6 |
| 150 | 159 х 5 | 168,3 х 4 |
| 200 | 219 х 7 | 219 х 4,5 |
| 250 | 273 х 8 | 273 х 5 |
| 300 | 324 x 8 | 323,9 х 5,6 |
| 400 | 426 х 7 | 406,4 х 6,3 |
| 500 | 530 х 7 | 508 х 6,3 |
