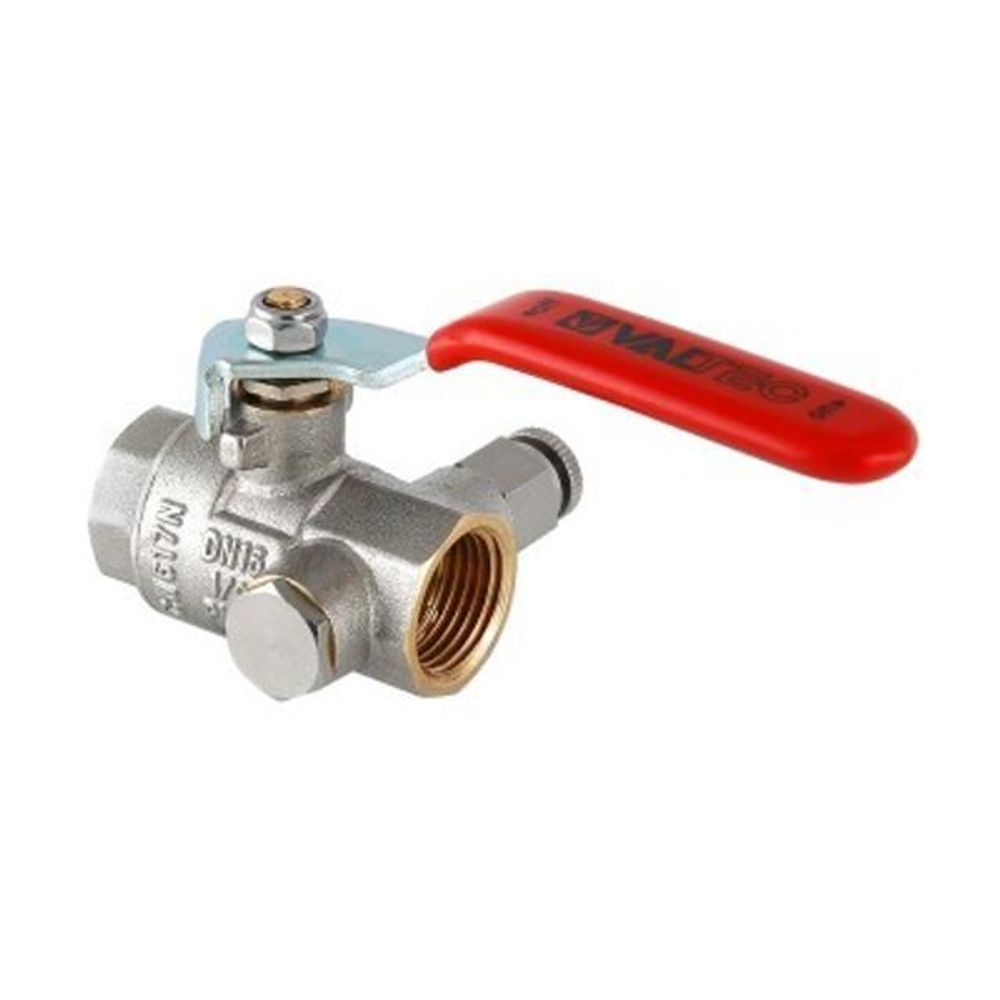

| Кран шаровый VT.245 с дренажем и воздухоотводчиком вн.-вн. 1" |
| Кран шаровый VT.245 с дренажем и воздухоотводчиком вн.-вн. 1/2" |
| Кран шаровый VT.245 с дренажем и воздухоотводчиком вн.-вн. 3/4" |
Краны применяются в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственно питьевого назначения, горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Наличие встроенного ручного воздухоотводчика и дренажного патрубка позволяет использовать кран в качестве запорно-дренажной арматуры на стояках, заменяя традиционно используемую комбинацию обычного шарового крана (вентиля) и тройника с пробкой
| № | Характеристика | Ед. изм. | Значение | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | Класс герметичности затвора |
| «А» | ||||||
| 2 | Средний полный срок службы | лет | 30 | ||||||
| 3 | Средний полный ресурс | циклы | 55000 | ||||||
| 4 | Средняя наработка на отказ | циклов | 25000 | ||||||
| 5 | Ремонтопригодность |
| ремонтопригоден | ||||||
| 6 | Номинальные диаметры | дюймы | 1/2";3/4"; 1" | ||||||
| 7 | Номинальное давление (PN) | МПа | 4,0 | ||||||
| 8 | Тип крана по эффективному диаметру |
| полнопроходной | ||||||
| 9 | Температура рабочей среды |
| 110ºС | ||||||
|
|
| Ду 1/2 | Ду 3/4 | Ду 1 | |||||
| 10 | Пропускная способность | м3/час | 17,6 | 44,0 | 70 | ||||
| 11 | Коэффициент местного сопротивления | 0,3 | 0,15 | 0,12 | |||||
| 12 | Вес | г | 237 | 328 | 493 | ||||
| 13 | Максимально допустимый изгибающий момент, действующий на корпус крана | Нм | 120 | 180 | 220 | ||||
Кран может устанавливаться в любом монтажном положении. В соответствии с ГОСТ 12.2.063-81 п.3.10, «кран не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.»
Несоосность соединяемых трубопроводов не должна превышать 3мм при длине до 1м плюс 1мм на каждый последующий метр (СП73.13330.2012.).
Муфтовые соединения должны выполнять с использованием в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал) или льняной пряди.
