Описание
При прокладке концевых элементов конструкторы предусмотрели возможное большое давление на закрытую часть, поэтому металлическая заглушка, закупоривающая один из его концов, держится очень крепко, а значит, сможет выдержать практически любые перепады давления в системе.
Диаметр внутренней рабочей трубы в концевом элементе может изменяться от 57 до 1220 мм, а его внешний диаметр может быть от 125 до 1400 мм.

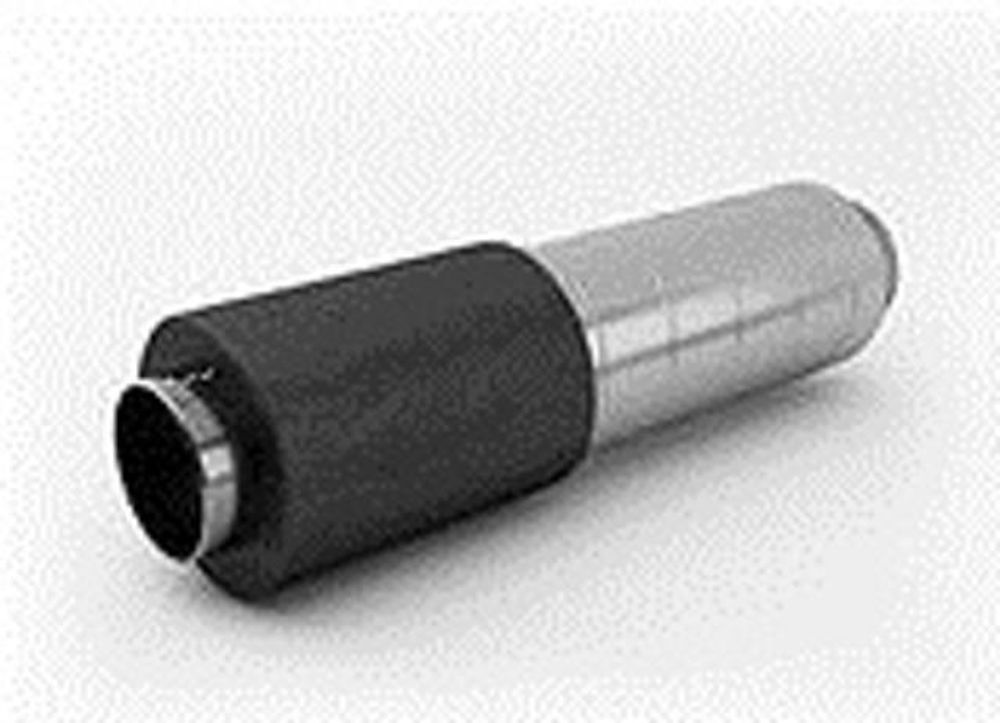

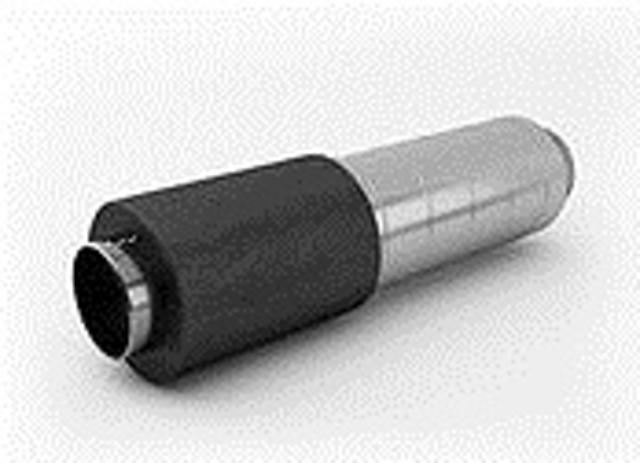

КОНЦЕВЫЕ ЭЛЕМЕНТЫ ТРУБОПРОВОДА С КАБЕЛЬНЫМ ВЫВОДОМ И МЕТАЛЛИЧЕСКОЙ ЗАГЛУШКОЙ ИЗОЛЯЦИИ
dн, мм | Dн, мм | Масса, кг | ||
---|---|---|---|---|
Тип-1 | Тип-2 | Тип-1 | Тип-2 | |
57 | 125 | 140 | 22,61 | 24,37 |
76 | 140 | 160 | 27,72 | 30,22 |
89 | 160 | 180 | 32,58 | 35,18 |
108 | 180 | 200 | 41,15 | 46,25 |
133 | 225 | 250 | 58,29 | 62,35 |
159 | 250 | 280 | 72,35 | 78,15 |
219 | 315 | 355 | 114,12 | 122,6 |
273 | 400 | 450 | 160,18 | 171,99 |
325 | 450 | 500 | 187,54 | 200,22 |
426 | 560 | 630 | 264,67 | 288,41 |
530 | 710 | 710 | 370,26 | 370,26 |
630 | 800 | 800 | 444,49 | 444,49 |
720 | 900 | 900 | 508,52 | 508,52 |
820 | 1000 | 1100 | 619,85 | 670,55 |
920 | 1100 | 1200 | 691,9 | 745,95 |
1020 | 1200 | 1200 | 819,92 | 819,92 |
1220 | 1400 | 1400 | 1175,5 | 1175,5 |
