Комплекты присоединительной арматуры изготавливаются из углеродистой и нержавеющей стали и могут быть использованы в трубопроводах холодной и горячей воды, при температуре до 150ºС и условном давлении до 1,6 МПа или до 2,5 МПа.
Каждый комплект присоединительной арматуры состоит из двух узлов (деталей приварных), один из которых предназначен для присоединения к входу расходомера, а другой – к выходу. В свою очередь, каждый узел состоит из фланца ГОСТ 33259-2015, прямого участка необходимой длины, конического перехода ГОСТ 17378-2001 и монтажного отрезка трубы.
В комплект включен габаритный имитатор расходомера, заменяющий его при проведении сварочных монтажных работ на трубопроводе, а также при поверке.
Измерительные участки удовлетворяют требованиям обеспечения метрологических характеристик расходомеров ЛГК410, ПРЭМ, ЭРСВ, Питерфлоу РС, РМ-5, МФ-2.2(5.2) и ряда других приборов. Монтаж комплектов присоединительной арматуры на трубопроводе осуществляется с помощью сварки.
Состав ТЭМ КПА:
1. Деталь приварная ТЭМ ДП (подводящая/отводящая) 2 шт., куда входит:
- Монтажный участок трубы для соединения с подводящим/отводящим трубопроводом;
- Концентрический переход (возможен вариант с двумя переходами и без переходов);
- Прямой участок трубы необходимой длины (в Ду);
- Фланец для крепления имитатора (расходомера).
2. Габаритный имитатор расходомера.

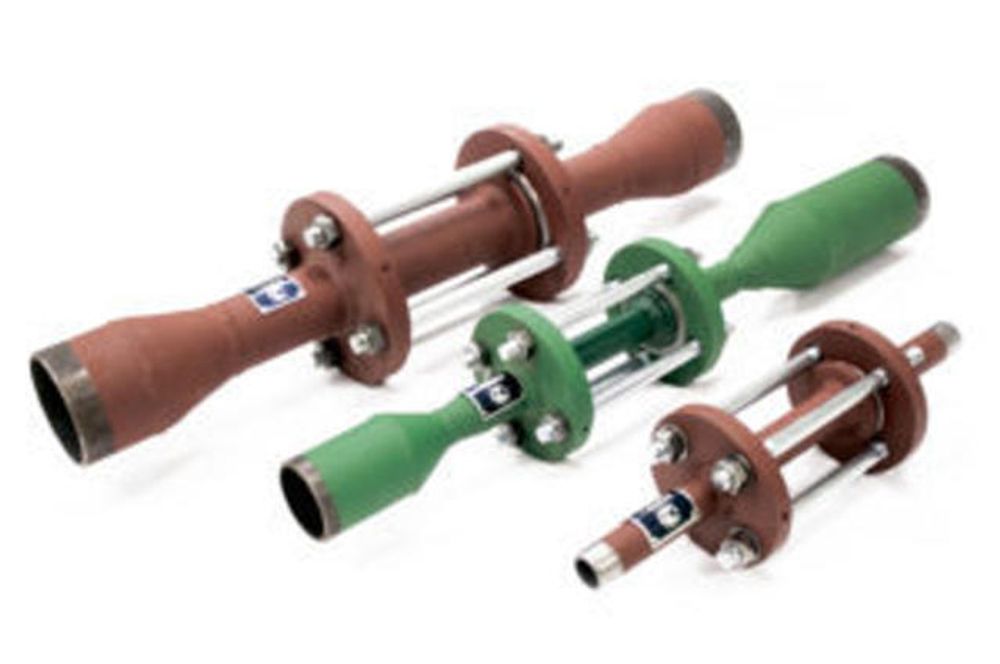

Комплекты присоединительной арматуры ТЭМ КПА
| Состав комплектов | ЛГК410 | ЭРСВ4ХХ (5ХХ)Ф | ЭРСВ4ХХ(5ХХ) Ф В (Лайт М) | ПРЭМ | Питерфлоу РС | МФ-2.2Х | МФ-5.2Х | КМ-5; РМ-5. |
| Имитаторы фланцевые Ду мм | - | 20…100; 150; 200; 300 | 20…100; 150; 200; 300 | 20; 32; 40; 50; 65; 80; 100; 150 | 32, 40, 65, 80; 100; 150 | 65…100 | 15…100; 150; 200 | 15…100; 150; 200 |
| Имитаторы типа "сэндвич" Ду мм | 20, 32, 50, 80, 100 | 10…100; 150 | 10…100; 150 | 20; 32; 50; 80; 100; 150 | 20; 32; 50 | 20…50 | ||
| Детали приварные ДП1-ДП2 (расстояние до и после расходомера) | Комплекты составляются из деталей приварных в различном сочетании длин прямых участков в условных диаметрах. | |||||||
