Описание

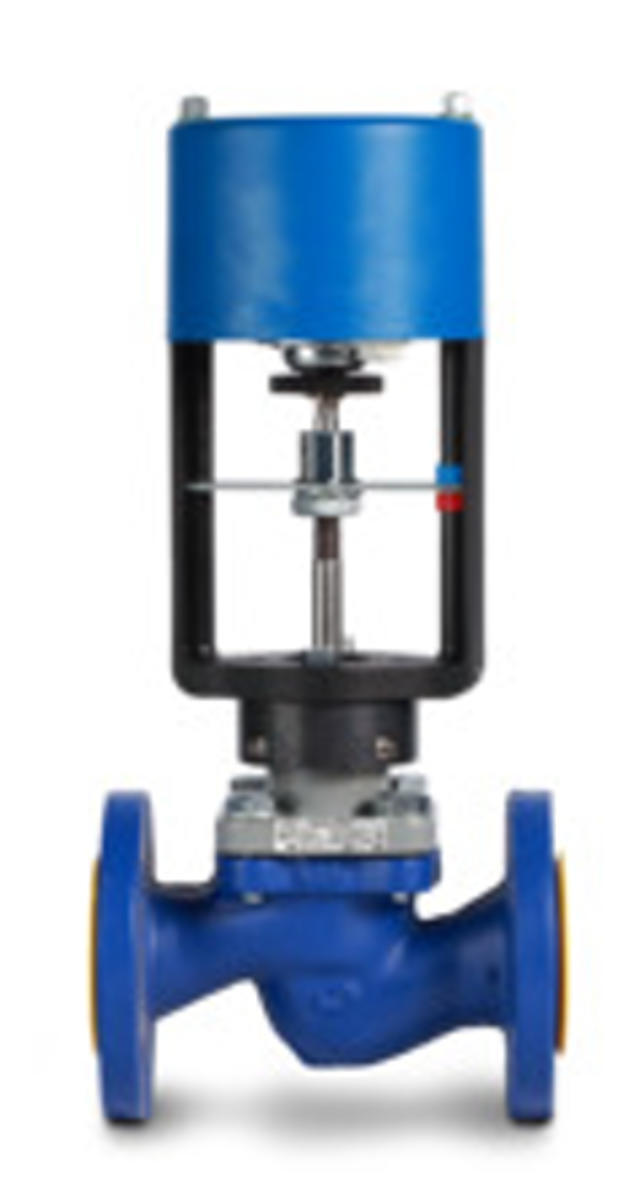

Достоинства клапана 25Ч945П / 25КЧ945П
- Изменение расходной характеристики без демонтажа изделия. Плунжер, который можно заменить, даёт возможность пользоваться одним клапаном с различными пропускными параметрами, а также заменять внутренние элементы без разбора конструкции.
- Разгруженная конструкция с ду 15. В клапане зрк 25ч945п / 25кч945п с электроприводом благодаря наличию затвора с камерой, разгруженной по давлению, можно работать с приводами более низкой мощности. Такой симбиоз положительно сказывается на долговечности и надежности изделия, повышает энергоэффективность изделия.
- Укороченный ход штока (от 5 до 10 мм), сокращает время закрытия клапана.
- Отвечает за такие задачи, как запирание и регулировка. Клапан запорно-регулирующий 25ч945п / 25кч945п имеет уровень герметичности – А (согласно ГОСТ 9544).
- Уплотнение штока гарантирует работу клапана без протечек не менее 5 лет. Средний срок службы уплотнительной гайки 10 лет. Не требует дополнительного обслуживания.
Деталь | Материал |
---|---|
шток | СТ40Х13/95Х18 |
поршень | СТ40Х13/95Х18 |
плунжер | СТ 20Х13 |
седло | СТ 20Х13 |
корпус | СЧ 20 / ВЧ 40 |
крышка | СТ 20Л |
уплотнение в затворе | Металл-PTFE |
уплотнение штока | Резино-фторопластовое |
Условный проход DN | 15 | 20 | 25 | 32 | 40 | 50 |
---|---|---|---|---|---|---|
Условная пропускная способность, Kvy, м3/ч* | 0,25 0,4 0,63 1 1,6 2,5 | 1,6 2,5 4,0 6,3 | 1,6 2,5 4,0 6,3 10 | 6,3 10 16 | 10 16 25 | 10 16 25 32 40 |
Ход штока, мм, ± 5% | 5 | 7 | 10 | |||
Характеристика регулирования | Линейная, равнопроцентная**, параболическая** | |||||
Коэффициент начала кавитации, Z | 0,6 | |||||
Протечка через закрытый клапан, % | Класс А по ГОСТ 9544; ГОСТ Р 54808 | |||||
Условное давление PN, МПа | 1,6; 2,5 | |||||
Рабочая среда | Вода, воздух или водный раствор этиленгликоля | |||||
Температура рабочей среды, оС | до +150 | |||||
Присоединение к трубопроводу | Фланцевое (исполнение 1,2,3 по ГОСТ 12815-80) | |||||
Температура окружающей среды, оС | -5…+55 | |||||
Рекомендованная марка привода AUMA | ES05-11; ES05-11/E; ES05-12; ES05-12/E |
Габаритные размеры
Электроприводы | Диаметр номинальный DN | |||||
---|---|---|---|---|---|---|
15 | 20 | 25 | 32 | 40 | 50 | |
L, мм | 130 | 150 | 160 | 180 | 200 | 230 |
H, мм, не более | 347 | 353 | 437 | 465 | 472 | 488 |
H1, мм, не более | 299 | 300 | 379 | 395 | 397 | 405 |
Масса, кг, не более | 4,2 | 4,7 | 6,9 | 8,7 | 10,5 | 12,9 |
Дополнительное оборудование: применяемые приводы AUMA
Наименование параметра | Значение параметра | |
ES 05 | ES06 | |
Нагрузочная сила, Н | 600... 1000 | 2000 |
Выключающая сила, Н | 250...1100 | 360...4500 |
Скорость управлениямм/мин | 8 | 8...15 |
Максимальный рабочий ход, мм | 30 | 40 |
Время открытия/закрытия на клапане, мин | 0,6... 5 | 1...10 |
Напряжение питани,яV | 230; 24 | |
Мощность зnектродвигатеnя, W | 2,7 | 5 |
Тип управления | Трехпозиционное управление. Аналоговый сигнал | |
Температура окружающей среды, оС | - 25...+55 | |
Степень защиты | IP 43 | IP 54 |
Механическое присоединение | столбчатое или фланцевое | |
Масса, кг | 1,0 | 2,1 |
