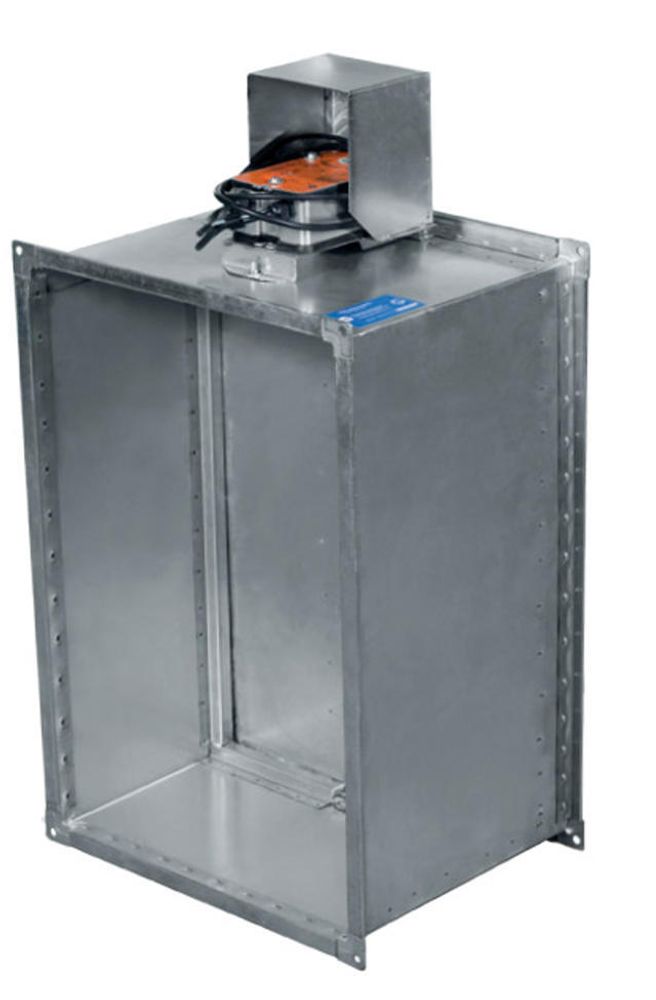

Клапан противопожарный комбинированный КОД-1М 60 EI-60

Клапан противопожарный КОД-1М60 изготавливается в трех вариантах исполнения: нормально открытый, нормально закрытый и дымовой клапан.

Клапан предназначен для блокирования распространения пожара (огня и продуктов горения) по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования в зданиях и сооружениях различного назначения.

В клапанах Н.О. (нормально открытых) применяются электромеханические приводы Belimo типа: BE, BLE,BF,BLF и Siemens типа: GEB, GBB, GIB, GNA, GGA. В клапанах Н.З. (нормально закрытых) применяются электромеханические приводы Belimo типа: BE, BLE и Siemens типа: GNA, GGA

Конструктивная схема клапана КОД-1М 60 El-60 с электромеханическим приводом

Конструктивная схема клапана КОД-1М 60 El-60 с электромагнитным приводом

• 1 — привод
• 2 — крышка
• 3 — люк обслуживания
• 4 — стыковочный фланец
• 5 — заслонка клапана 6 — опорный контур
• 7 — ось вращения заслонки

• Предел огнестойкости: Еl 60; E60.
• Угол поворота заслонки: 90 градусов
