| Наименование |
|---|
| FVF dy 015 фильтр сетчатый с пробкой 065B7740 |
| FVF dy 015 фильтр сетчатый со слив.кран. 065B7726 |
| FVF dy 020 фильтр сетчатый с пробкой (065B7741) |
| FVF dy 020 фильтр сетчатый со слив.кран. 065B7727 |
| FVF dy 025 фильтр сетчатый с пробкой 065B7742 |
| FVF dy 025 фильтр сетчатый со слив.кран. 065B7728 |
| FVF dy 032 фильтр сетчатый пробкой 065B7743 |
| FVF dy 032 фильтр сетчатый с пробкой 065B7773 |
| FVF dy 032 фильтр сетчатый со слив.кран. 065B7729 |
| FVF dy 040 фильтр сетчатый с пробкой 065B7744 |
| FVF dy 040 фильтр сетчатый с пробкой 065B7774 |
| FVF dy 040 фильтр сетчатый со слив.кран. 065B7730 |
| FVF dy 050 фильтр сетчатый с пробкой 065B7745 |
| FVF dy 050 фильтр сетчатый с пробкой 065B7775 |
| FVF dy 050 фильтр сетчатый со слив.кран. 065B7731 |
| FVF dy 065 фильтр сетчатый с пробкой 065B7746 |
| FVF dy 065 фильтр сетчатый с пробкой 065B7776 |
| FVF dy 065 фильтр сетчатый со слив.кран. 065B7732 |
| FVF dy 080 фильтр сетчатый с пробкой 065B7747 |
| FVF dy 080 фильтр сетчатый с пробкой 065B7777 |
| FVF dy 080 фильтр сетчатый со слив.кран. 065B7733 |
| FVF dy 100 фильтр сетчатый с пробкой (065В7778) |
| FVF dy 100 фильтр сетчатый с пробкой 065B7748 |
| FVF dy 100 фильтр сетчатый со слив.кран. 065B7734 |
| FVF dy 125 фильтр сетчатый с пробкой (065В7749) |
| FVF dy 125 фильтр сетчатый с пробкой (065В7779) |
| FVF dy 125 фильтр сетчатый со слив.кран 065B7735 |
| FVF dy 150 фильтр сетчатый с пробкой 065B7750 |
| FVF dy 150 фильтр сетчатый со слив. кран. 065В7736 |
| FVF dy 200 фильтр сетчатый с пробкой 065B7751 |
| FVF dy 200 фильтр сетчатый с пробкой 065B7781 |
| FVF dy 200 фильтр сетчатый со слив.кран 065B7737 |
| FVF dy 250 фильтр сетчатый с пробкой 065B7752 |
| FVF dy 250 фильтр сетчатый со слив. кран 065B7738 |
| FVF dy 300 фильтр сетчатый с пробкой 065B7753 |
| FVF dy 300 фильтр сетчатый со слив. кран 065B7739 |

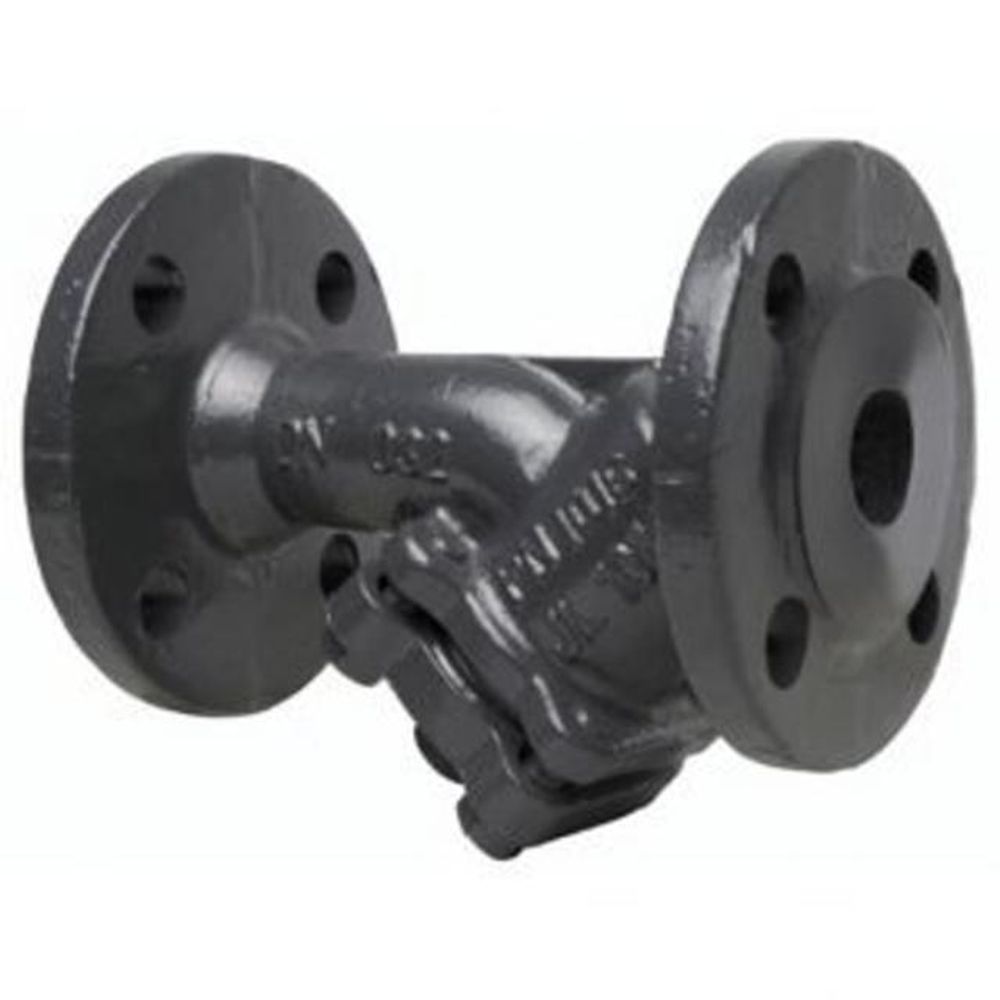

Устройство
- Корпус.
- Крышка.
- Фильтрующий элемент (сетка).
- Прокладка.
- Шпилька.
- Гайка.
- Спускное устройство в виде пробки.
- Магнит.
- Шайба.
- Рукоятка.
- Запорный шар.
- Шток.
Монтаж и эксплуатация
Все сетчатые фильтры должны устанавливаться на трубопроводах так, чтобы направ-ление стрелки на их корпусе совпадало с направлением движения воды, а сливное отверстие в крышке было обращено вниз.
Частота слива взвесей и очистки фильтрующего элемента (сетки) определяется из условий эксплуатации фильтра. Фильтр необходимо очистить, если потери давления на клапане заметно больше расчетных исходя из известных значений расхода и указанных выше значений условной пропускной способности Kvs для каждого DN.
Техническая вода проходит через ячейки фильтра и очищается от механических взве-сей. Конструкция фильтра и последовательность его установки предполагают запол¬нение отстойника фильтра механическими взвесями.
При установке фильтра необходимо предусмотреть свободное пространство для демонтажа сетки с целью ее очистки или замены.
Основные характеристики
- Условный проход: DN = 15–300 мм.
- Условное давление: PN = 16 бар и PN = 25 бар.
- Температура регулируемой среды: Т = –10…+300 °С (PN 16), –20...+350 °C (PN 25)
- Присоединение к трубопроводу фланцевое.
- Лакокрасочное покрытие фильтра имеет безопасный для окружающей среды состав, поэтому оно может частично отслаиваться при температуре свыше 150 °С
Номенклатура и кодовые номера
Фильтр типа FVF PN 16 со спускным элементом
Фильтр со спускным элементом не предназначен для демонтажа спускного элемента и последующей установки магнитной вставки или пробки.
| Условный проход DN, мм | Кодовый номер | Условное давление PN, бар | Температура перемещаемой среды, °С | Условная пропускная способность, Kvs, | |
|---|---|---|---|---|---|
| Тмин. | Тмакс. | ||||
| 15 | 065B7726 | 16 | -10 | 150 | 5,3 |
| 20 | 065B7727 | 9,5 | |||
| 25 | 065B7728 | 16,5 | |||
| 32 | 065B7729 | 20 | |||
| 40 | 065B7730 | 33 | |||
| 50 | 065B7731 | 54 | |||
| 65 | 065B7732 | 95 | |||
| 80 | 065B7733 | 140 | |||
| 100 | 065B7734 | 201 | |||
| 125 | 065B7735 | 340 | |||
| 150 | 065B7736 | 526 | |||
| 200 | 065B7737 | 870 | |||
| 250 | 065B7738 | 1260 | |||
| 300 | 065B7739 | 1735 | |||
Минимальная температура окружающей среды: –10 °С. Минимальная температура окружающей среды при наличии соответствующей теплоизоляции: –20 °С.
Фильтр типа FVF с пробкой PN 16 и PN 25
| Условный проход DN, мм | Кодовый номер | Температура перемещаемой среды, °С | Условная пропускная способность Kvs, м3/ч | ||
|---|---|---|---|---|---|
| с фланцами на PN = 16 бар | с фланцами на PN = 25 бар | Тмин. | Тмакс. | ||
| 15 | 065B7740 | 065B7770 | 10 (PN 16) 20 (PN 25) | 300 (PN 16) 350 (PN 25) | 5,3 |
| 20 | 065B7741 | 065B7771 | 9,5 | ||
| 25 | 065B7742 | 065B7772 | 16,5 | ||
| 32 | 065B7743 | 065B7773 | 20 | ||
| 40 | 065B7744 | 065B7774 | 33 | ||
| 50 | 065B7745 | 065B7775 | 54 | ||
| 65 | 065B7746 | 065B7776 | 95 | ||
| 80 | 065B7747 | 065B7777 | 140 | ||
| 100 | 065B7748 | 065B7778 | 201 | ||
| 125 | 065B7749 | 065B7779 | 340 | ||
| 150 | 065B7750 | 065B7780 | 526 | ||
| 200 | 065B7751 | 065B7781 | 870 | ||
| 250 | 065B7752 | 065B7782 | 1260 | ||
| 300 | 065B7753 | 065B7783 | 1735 | ||
Минимальная температура окружающей среды для фильтра PN 16: –10 °С.
Минимальная температура окружающей среды для фильтра PN 16 при наличии соответствующей теплоизоляции: –20 °С.
Минимальная температура окружающей среды для фильтра PN 25: –20 °С.
Минимальная температура окружающей среды для фильтра PN 25 при наличии соответствующей теплоизоляции: –30 °С.
Технические характеристики
| Условный проход | DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| Условная пропускная способность, Kvs | нормальная ячейка | м3/ч | 5,3 | 9,5 | 16,5 | 20 | 33 | 54 | 95 | 140 | 2011 | 340 | 526 | 870 | 1260 | 1735 |
| мелкая ячейка | 5,0 | 9,0 | 14,8 | 18 | 30 | 48 | 85 | 131 | 189 | 320 | 494 | 818 | 1184 | 1631 | ||
| Условная пропускная способность, Kvs* | нормальная ячейка | 4,8 | 8,6 | 14,6 | 18 | 29 | 49 | 86 | 127 | 183 | 316 | 489 | 809 | 1172 | 1613 | |
| мелкая ячейка | 4,5 | 8,1 | 13,3 | 16 | 27 | 44 | 77 | 119 | 170 | 297 | 459 | 760 | 1101 | 1516 | ||
| Размер ячейки сетки | нормальная ячейка | мм | 0,54 | 0,87 | 1,18 | |||||||||||
| мелкая ячейка | 0,25 | |||||||||||||||
| Количество ячеек сетки | нормальная ячейка | n/см2 | 150 | 64 | 25 | |||||||||||
| мелкая ячейка | 625 | |||||||||||||||
| Рабочая среда | Вода, раствор гликоля (до 50%) | |||||||||||||||
| Условное давление, PN | бар | 16 или 25 | ||||||||||||||
| Температура перемещаемой среды | оС | См. соответствующую таблицу | ||||||||||||||
| Присоединение | Фланцевое | |||||||||||||||
| Материал | ||||||||||||||||
| Корпус фильтра | PN = 16 бар | Серый чугун EN-GJL-250 (GG-25) | ||||||||||||||
| PN = 25 бар | Высокопрочный чугун EN-GJS-400-18-LT (GGG40.3) | |||||||||||||||
| Корпус шарового крана | Необесцинковывающаяся латунь CuZn36Pb2As | |||||||||||||||
| Фильтрующий элемент (сетка) | Нерж. сталь, материал № 1.4301 | |||||||||||||||
| Прокладка | Графит | |||||||||||||||
