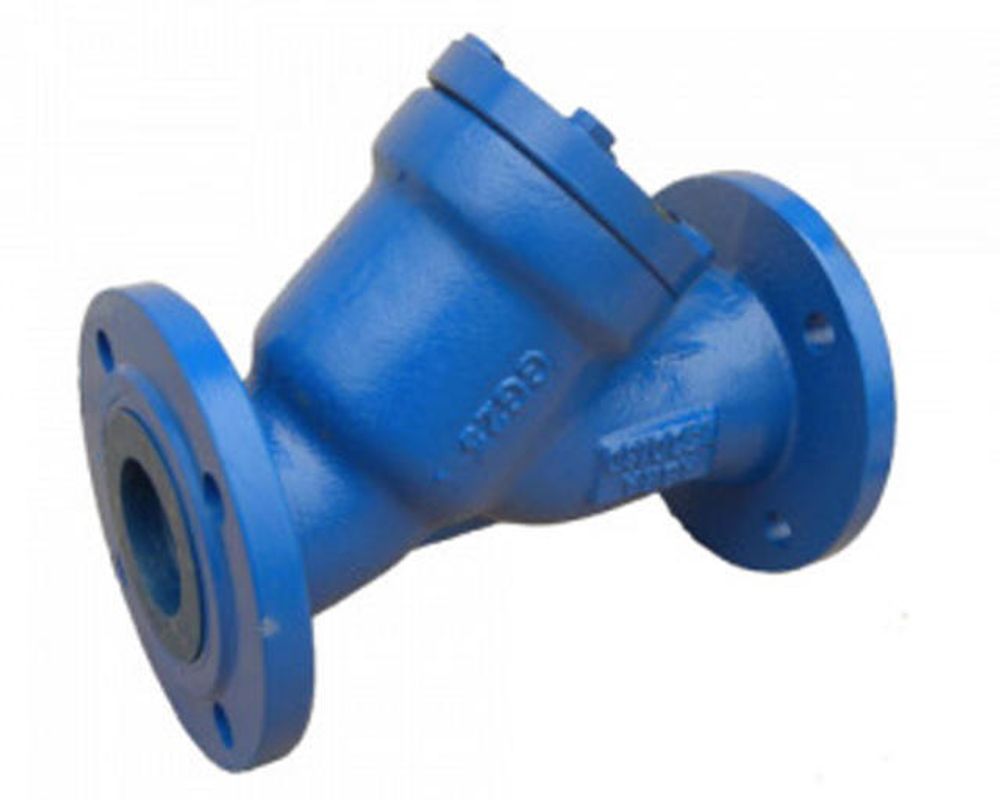

Описание
Наименование |
---|
ФМФ-100 (ABRA) |
ФМФ-125 (ABRA) |
ФМФ-15 (ABRA) |
ФМФ-150 (ABRA) |
ФМФ-20 (ABRA) |
ФМФ-200 (ABRA) |
ФМФ-25 (ABRA) |
ФМФ-250 (ABRA) |
ФМФ-300 (ABRA) |
ФМФ-32 (ABRA) |
ФМФ-350 (ABRA) |
ФМФ-40 (ABRA) |
ФМФ-400 (ABRA) |
ФМФ-50 (ABRA) |
ФМФ-65 (ABRA) |
ФМФ-80 (ABRA) |
Рабочие среды и применения:
- холодное водоснабжение (ХВС),
- горячее водоснабжение (ГВС),
- теплоснабжение с любым стандартным теплоносителем (включая антифризы),
- паровые системы (паровые линии, паропроводы) до 250 °C максимум,
- конденсатные линии,
- технологическое водоснабжение,
- газопроводы нейтральных и инертных газов, включая природный (натуральный) газ,
- водоподготовка и водозабор,
- транспортировка минеральных и синтетических масел и т.д.
Технические характеристики
Условный диаметр | 15-600 мм |
Максимальная температура | 200° С |
Условное давление | 1,6 МПа |
Присоединение | фланцевое |
Установка | Горизонтальное (сеткой вниз) |
Спецификация
1. Корпус Ду 15-400 | Чугун GG25 |
1. Корпус Ду 500-600 | Чугун GGG40 |
2. Сетка* | Нержавеющая сталь 304 |
3. Прокладка крышки фильтра | СНП+SS316 |
4. Крышка фильтра | Чугун GG25 |
5. Сливная пробка крышки фильтра | углеродистая сталь А-216 WSB |
6. Прокладка сливной пробки крышки фильтра | EPDM - кольцо |
7,8 Болт, гайка | углеродистая сталь А-216 WCB |
Габаритные размеры, вес и Kv
Ду / DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
L - строительная длина | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1250 | 1450 |
Н - строительная высота (от оси трубы) | 72 | 80 | 90 | 105 | 112 | 135 | 165 | 195 | 230 | 280 | 330 | 390 | 450 | 562 | 640 | 700 | 884 | 1022 |
