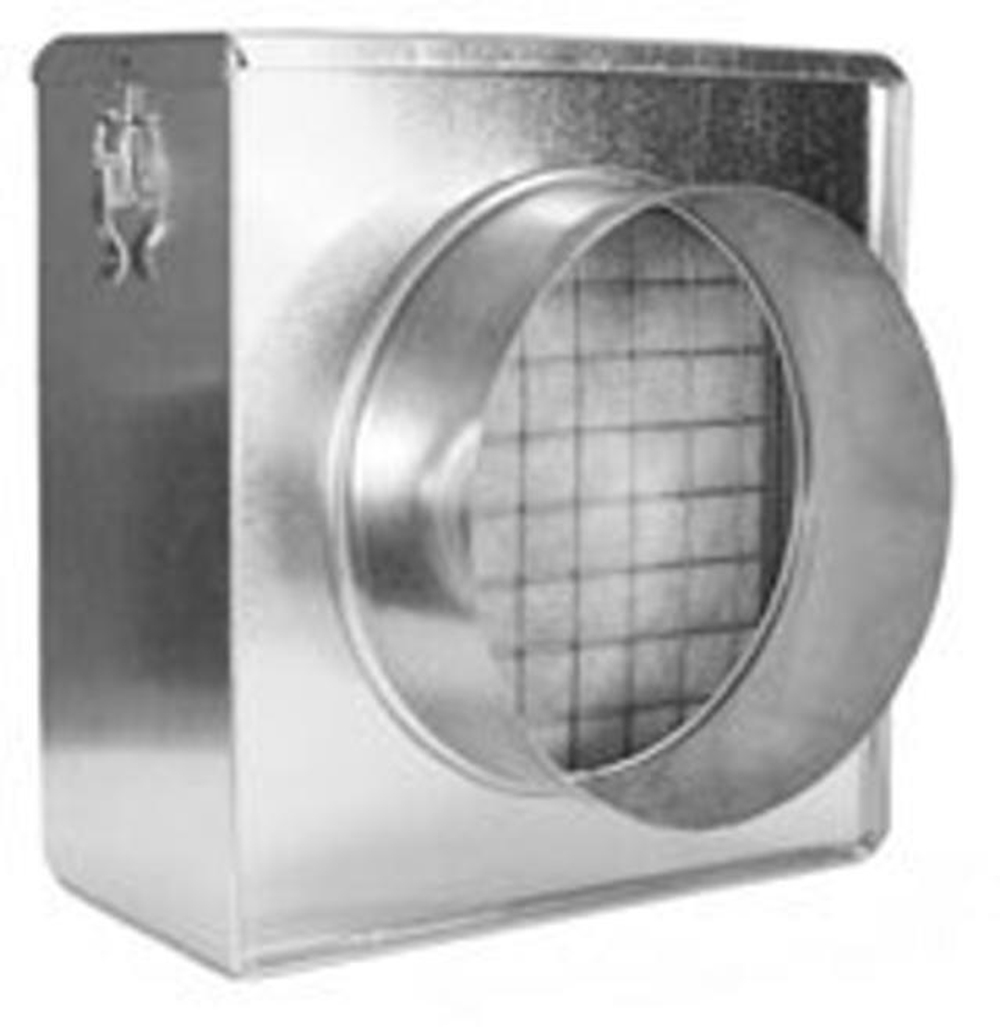

Угольный канальный фильтр круглого сечения панельного типа
Тип сменного фильтра:
- Панельный, кассетный
Материал фильтра:
- Угольный фильтр с материалом из стекловолокна
Класс очистки:
- G3, G4
Корпус:
- Оцинкованная сталь
Условия эксплуатации:
- Фильтры могут эксплуатироваться при температуре рабочей среды от минус 40 °С до плюс 70 °С.
Обозначение фильтров:
- ФВ – 100
Расшифровка:
- ФВ – Фильтр Воздушный для круглых каналов панельного типа. 100 – Диаметр воздуховода 100 мм
Угольный канальный фильтр круглого сечения цилиндрического типа
Тип сменного фильтра:
- Цилиндрический
Материал фильтра:
- Угольный фильтр с материалом из стекловолокна
Пылевой фильтр:
- EU 4
Класс очистки:
- G3, G4, G5
Корпус:
- Оцинкованная сталь
Условия эксплуатации:
- Фильтры могут эксплуатироваться при температуре рабочей среды от минус 40 °С до плюс 70 °С.
Обозначение фильтров:
- ФВЦ – 100
Расшифровка:
- ФВЦ – Фильтр Воздушный для круглых каналов цилиндрического типа. 100 – Диаметр воздуховода 100 мм
Фильтр канальный. Применение в вентиляции
Канальные угольные фильтры находят применение в системах вентиляции и
кондиционирования жилых, производственных и общественных объектов, на которых
предъявляются повышенные требования к качеству подаваемого в помещения воздуха. К
их числу относятся, в частности, медицинские учреждения, предприятия пищевой
промышленности и т. п.
Содержащийся в фильтре абсорбент, обладающий высокой пористостью, способен
улавливать и поглощать содержащиеся в воздушном потоке летучие соединения.
Древесный уголь является одним из наиболее широко используемых в фильтрующих
устройствах абсорбирующих веществ, так как имеет относительно небольшую стоимость
и отличается высокой эффективностью. Он способен задерживать в том числе молекулы
токсичных для человека газов, таких как сероводород и аммиак. Фильтрующие элементы
на его основе применяются в некоторых видах противогазов.
Конструкция и принцип действия канального угольного фильтра для вентиляции

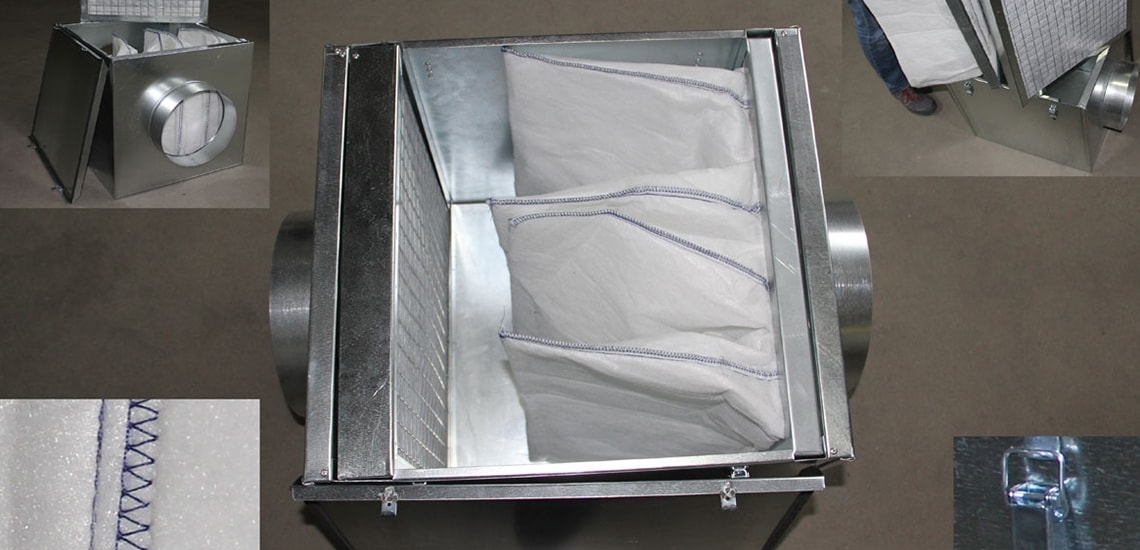

Фильтр канальный для систем вентиляции состоит из корпуса прямоугольной формы с двумя патрубками,
цилиндрической кассеты с абсорбентом и предфильтра. Такая конструкция обеспечивает
простоту обслуживания и монтажа, а также снижает периодичность замены
фильтрующего материала.
При этом некоторые производители устанавливают предварительный фильтр грубой очистки в картридж с абсорбентом с целью упрощения и
удешевления производства, однако в этом случае её приходится менять целиком.

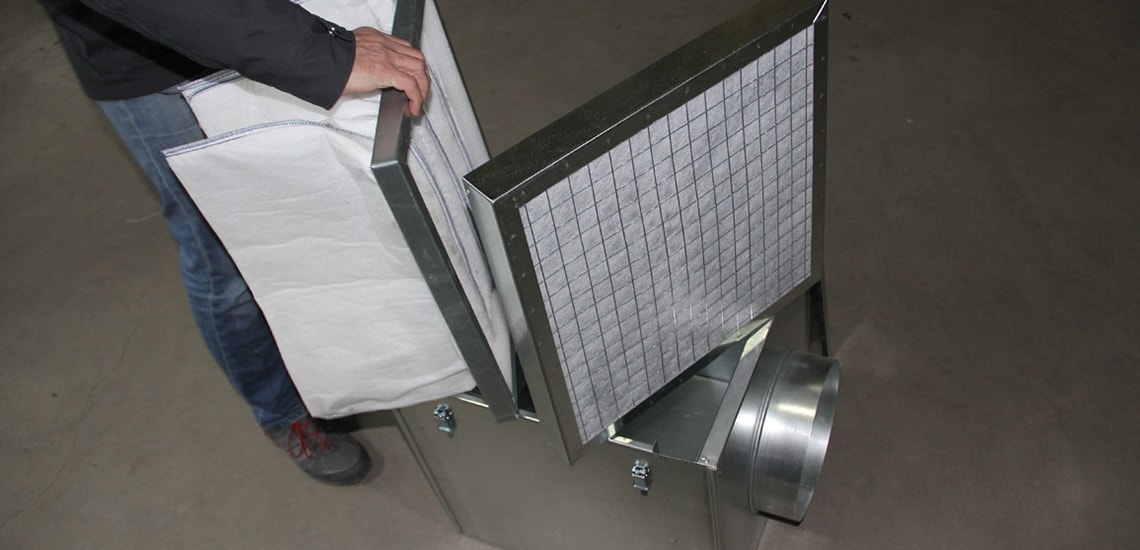

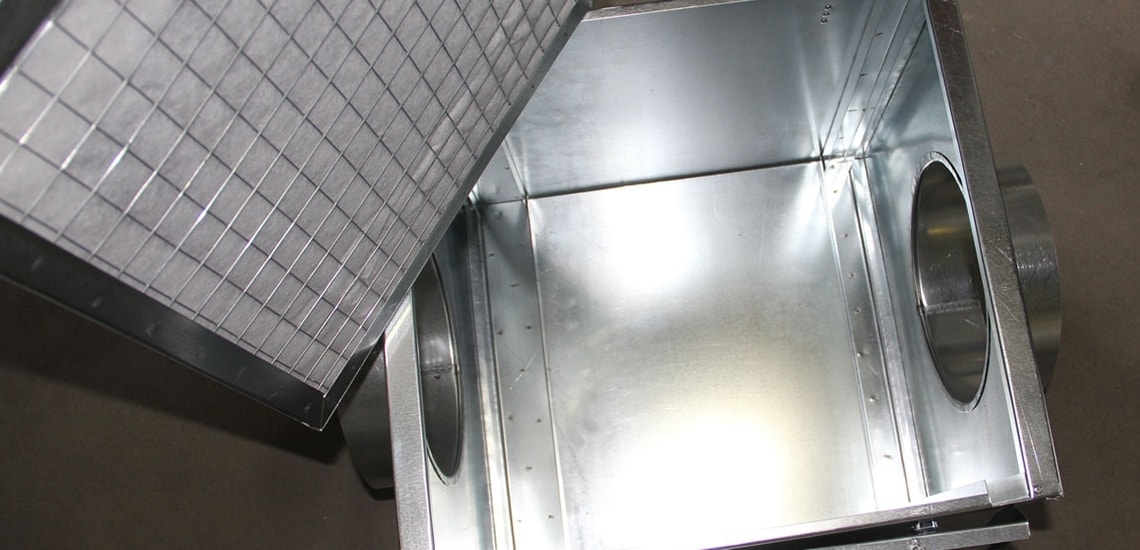

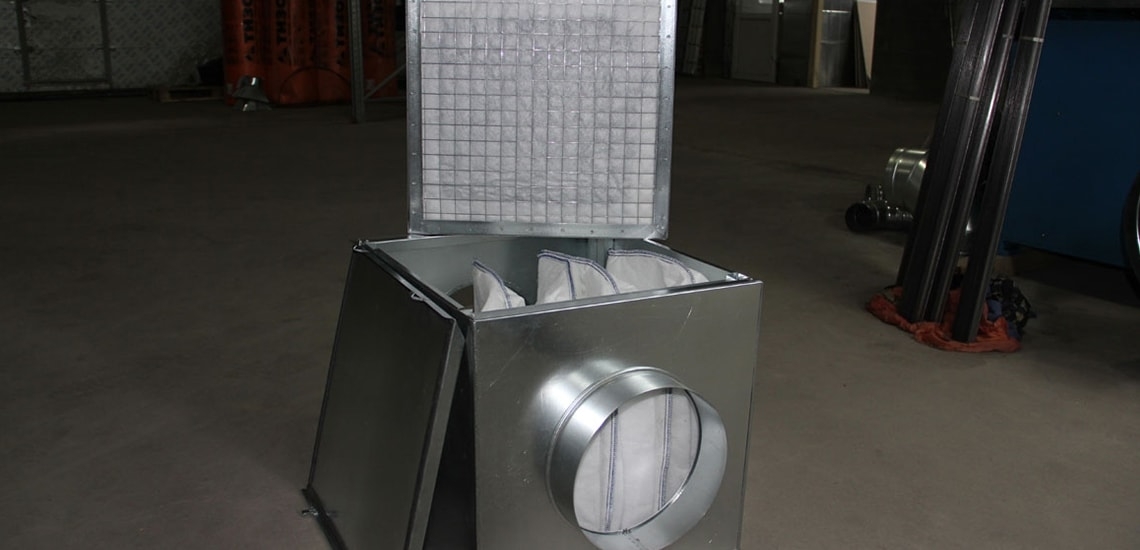

Корпус канального угольного фильтра нашей компании снабжен крышкой на защелках.
Это позволяет извлекать устанавливаемые в направляющие рамки фильтров
предварительной очистки и картриджи с углем, без отсоединения корпуса от
воздуховодов.
Предфильтр изготавливается из синтетической ткани и обеспечивает
очистку воздуха от пыли и других крупных механических примесей, тем самым
препятствуя быстрому засорения пор абсорбента. Угольный картридж в свою очередь
задерживает микрочастицы, создающие неприятный запах.
Схема угольного канального фильтра круглого сечения панельного типа
Схема угольного канального фильтра круглого сечения цилиндрического типа
Таблица угольного канального фильтра круглого сечения панельного типа
Тип фильтра | d, мм | B, мм | H, мм | C, мм | L, мм |
---|---|---|---|---|---|
ФВ 100 | 100 | 180 | 202 | 100 | 240 |
ФВ 125 | 125 | 205 | 202 | 100 | 240 |
ФВ 160 | 160 | 240 | 202 | 100 | 240 |
ФВ 200 | 200 | 280 | 245 | 100 | 240 |
ФВ 250 | 250 | 330 | 295 | 100 | 240 |
ФВ 315 | 315 | 395 | 344 | 100 | 240 |
ФВ 400 | 400 | 480 | 450 | 100 | 240 |
Таблица угольного канального фильтра круглого сечения цилиндрического типа
Тип фильтра | d, мм | B, мм | H, мм |
---|---|---|---|
ФВЦ 100 | 100 | 215 | 205 |
ФВЦ 125 | 125 | 215 | 205 |
ФВЦ 160 | 160 | 294 | 295 |
ФВЦ 200 | 200 | 294 | 295 |
ФВЦ 250 | 250 | 377 | 338 |
ФВЦ 315 | 315 | 407 | 408 |
ФВЦ 355 | 355 | 407 | 408 |
ФВЦ 400 | 400 | 599 | 600 |
ФВЦ 500 | 500 | 599 | 600 |
ФВЦ 600 | 600 | 705 | 810 |
