| Наименование |
|---|
| ФММ-15 (ABRA) фильтр магнитный муфтовый |
| ФММ-20 (ABRA) фильтр магнитный муфтовый |
| ФММ-25 (ABRA) фильтр магнитный муфтовый |
| ФММ-32 (ABRA) фильтр магнитный муфтовый |
| ФММ-40 (ABRA) фильтр магнитный муфтовый |
| ФММ-50 (ABRA) фильтр магнитный муфтовый |
| Номер на чертеже | Материал |
|---|---|
| 1 - Корпус | Чугун |
| 2- Сетка с ферритовой магнитной вставкой | Нержавеющая сталь JIS SUS304 = AISI/SAE 304 = GB OCr18Ni9 |
| 3- Прокладка крышки фильтра | Терморасширенный графит (ТРГ) |
| 4- Крышка фильтра | DIN GGG40 |
Рабочие среды и применения:
- Холодное водоснабжение (ХВС),
- горячее водоснабжение (ГВС),
- теплоснабжение с любым стандартным теплоносителем (включая антифризы),
- паровые системы (паровые линии, паропроводы) до 250 °C для фланцевых и 200 °C для резьбовых максимум,
- конденсатные линии,
- технологическое водоснабжение,
- газопроводы нейтральных и инертных газов, включая природный (натуральный) газ,
- водоподготовка и водозабор,
- транспортировка минеральных и синтетических масел и т.д.

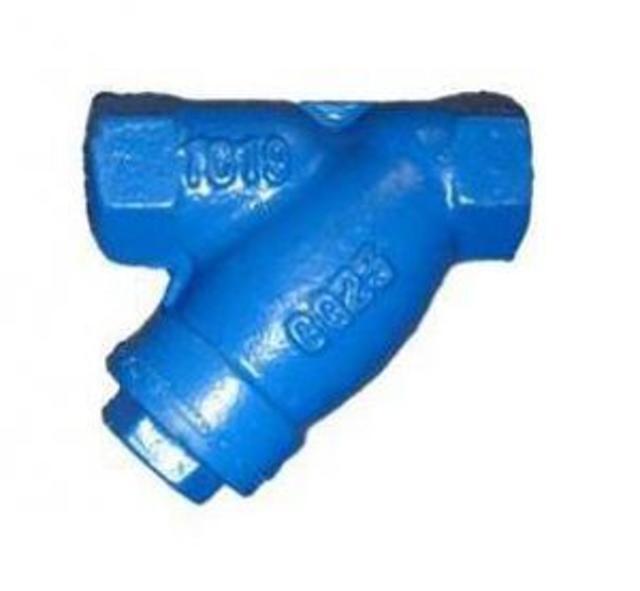

Фактически, ФММ Фильтр магнитно-механический сетчатый резьбовой чугунный с магнитной вставкой Ду 15-50 (1/2-2") Ру 16 ABRA-YS-3016-D ФММ представляет собой:
- Фильтр сетчатый фланцевый резьбовой Ду 015-50 (1/2-2") Ру 16, ABRA-YS-3016-D с установленной внутри магнитной вставкой для фильтров сетчатых ABRA-YS-3016-D резьбовых.
Внимание: Применение магнитных фильтров и магнитных вставок ограничено рабочей температурой +200°С
Габаритные размеры, вес и Kv
| Ду/DN | 15 ½” | 20 3/4” | 25 1” | 32 1-1/4” | 40 1-1/2” | 50 2” |
|---|---|---|---|---|---|---|
| Ру/PN | 16 | |||||
| Температура рабочая и кратковременная, °C | 180 и 200 соответственно | |||||
| Резьба – трубная цилиндрическая, BSP, G” | ½” | 3/4” | 1” | 1-1/4” | 1-1/2” | 2” |
| L – строительная длина, мм+/- 2 мм | 85 | 100 | 120 | 140 | 160 | 205 |
| H – строительная высота (от оси трубы), мм | 66 | 66 | 75 | 77 | 90 | 98 |
| H1 – габаритная высота, мм | 81 | 84 | 98 | 105 | 121 | 136 |
| А – размер крышки фильтра под ключ, мм | 25 | 25 | 31 | 31 | 41 | 41 |
| D, мм | 30 | 36 | 46 | 55 | 62 | 76 |
| В – глубина резьбы, мм | 16 | 18 | 18 | 19 | 19 | 21 |
| Размер отверстия в сетке, мм | 0,8 | |||||
| Размер габаритной сетки фильтра | Ø24х43 | Ø24х43 | Ø29х49 | Ø30х53 | Ø38х67 | Ø38х67 |
| Kv стандартное исполнение | 5,35 | 9,55 | 16,55 | 20,1 | 33,1 | 54,1 |
| Вес, кг/шт. | 0,520 | 0,710 | 1,070 | 1,500 | 2,400 | 3,600 |
