СПО соответствует альбому 1-487-1997.00.000. Она изготавливается из горячекатанного листа, с помощью гильотинной резки и приварных сплошным швом хомутов. Крепление держателей производится с помощью болтов и гаек, на готовую скользящую опору наносят защитное покрытие. Опоры подразделяются на: скользящие приварные опоры (СПО), скользящие приварные опоры канальная (СПОк) и скользящие приварные опоры надземная (СПОн). Минимальное расстояние между двумя опорами 5 метрови в зависимоти от диаметра трубопровода. Они устанавливаются на опорные подушки (ОП) с металлическими подкладками, что не дает опоре скользить по бетону, под башмаком опоры следует проложить 2-3 слоя изола с выступом не менее 15 мм в каждую сторону.
На каждую партию опор должен прилагатся паспорт заваода - производителя с указанием даты изготовления, сертификатов на материалы. По желанию заказчика может быть изменина высота башмака (h).

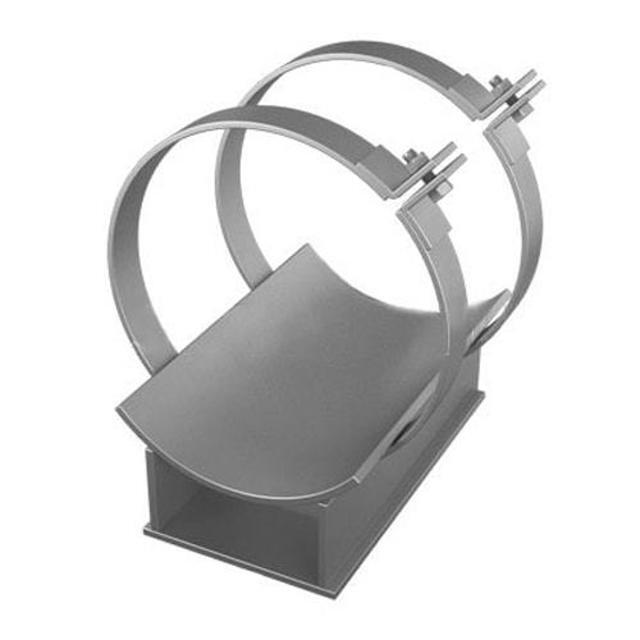

Конструкция скользящей опоры
Терминология:
i - тип скользящей опоры;
d – диаметр стальной трубы;
D - диаметр оболчки-трубы;
H - высота опоры до сечения стальной трубы;
h1 - высота ножки опоры;
В - ширина башмака.
Описание:
1,2,3 - башмак;
4. Хомут;
5. Крепление.
Условное обозначение опоры скользящей:
- СПОi d/D h
Пример обозначение:
- СПО 108/180 h=100
Наружный диаметр стальной трубы | Условный диаметр стальной трубы | ТИП 1 | ТИП 2 | Толщина стального листа | Высота башмака до стальной трубы |
---|---|---|---|---|---|
Диаметр оболочки | Диаметр оболочки | ||||
d,мм | d,мм | D,мм | D,мм | s,мм | h,мм |
57 | 50 | 125 | 140 | 3 | 100; 150; 200 |
76 | 70 | 140 | 160 | ||
89 | 80 | 160 | 180 | ||
108 | 100 | 180 | 200 | ||
133 | 125 | 225 | 250 | ||
159 | 150 | 250 | 280 | ||
219 | 200 | 315 | 355 | ||
273 | 250 | 400 | 450 | ||
325 | 300 | 450 | 500 | ||
426 | 400 | 560 | 630 | ||
530 | 500 | 630 | - | ||
630 | 600 | 800 | - | ||
720 | 700 | 900 | - | ||
820 | 800 | 1000 | 1100 | ||
920 | 900 | 1100 | 1200 | ||
1020 | 1000 | 1200 | - |
